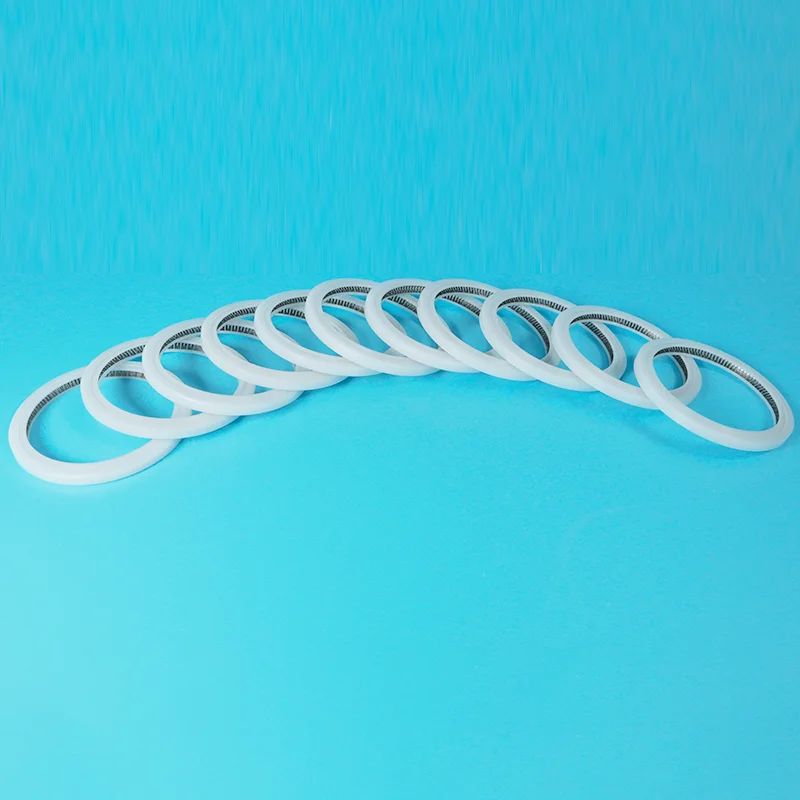

A वी-टाइप स्प्रिंग एनर्जेटिक सीलविश्वसनीय सीलिंग प्रदर्शन को बनाए रखने के लिए डिज़ाइन किया गया है जब पारंपरिक इलास्टोमेर सील दबाव, तापमान, रासायनिक जोखिम, कम गति के संचालन, या लंबे समय तक निष्क्रियता के साथ संघर्ष करते हैं। इसकी वी-आकार की सीलिंग प्रोफ़ाइल संभोग सतह के खिलाफ संपर्क बनाए रखने के लिए एक आंतरिक स्प्रिंग एनर्जाइज़र के साथ मिलकर काम करती है। यह डिज़ाइन औद्योगिक परिचालन स्थितियों की एक विस्तृत श्रृंखला में स्थिर सीलिंग प्रदर्शन प्रदान कर सकता है।
यह लेख बताता है कि वी-टाइप स्प्रिंग एनर्जाइज्ड सील्स कैसे काम करती हैं, स्प्रिंग एनर्जाइजेशन क्यों मायने रखता है, सामग्री और स्प्रिंग का चयन सेवा जीवन को कैसे प्रभावित करता है, इन सील्स का आमतौर पर उपयोग कहां किया जाता है, और सामान्य स्थापना और संचालन समस्याओं से कैसे बचा जाए। यह इंजीनियरों, रखरखाव टीमों, उपकरण निर्माताओं और औद्योगिक खरीदारों के लिए एक व्यावहारिक तुलना तालिका और समस्या निवारण चेकलिस्ट भी प्रदान करता है।
वी-टाइप स्प्रिंग एनर्जाइज्ड सील एक सटीक सीलिंग घटक है जो वी-आकार की सीलिंग प्रोफ़ाइल को स्प्रिंग तत्व के साथ जोड़ती है। सील आम तौर पर पीटीएफई या संशोधित पीटीएफई यौगिक जैसे उच्च प्रदर्शन वाले पॉलिमर से निर्मित होती है, जबकि स्प्रिंग सीलिंग सतह के खिलाफ निरंतर रेडियल या अक्षीय लोडिंग प्रदान करता है।
एक पारंपरिक इलास्टोमेर सील के विपरीत, जो सीलिंग संपर्क बनाए रखने के लिए काफी हद तक अपनी लोच पर निर्भर करती है, एक स्प्रिंग ऊर्जावान सील एक स्वतंत्र ऊर्जावान तंत्र का उपयोग करती है। यह डिज़ाइन को विशेष रूप से उपयोगी बनाता है जब सीलिंग सामग्री में सीमित लोच होती है या जब उपकरण थर्मल, रासायनिक या यांत्रिक परिस्थितियों की मांग के तहत संचालित होता है।
वी-आकार की प्रोफ़ाइल को संपर्क दबाव को नियंत्रित करने और विशिष्ट स्थापना ज्यामिति को समायोजित करने के लिए भी इंजीनियर किया जा सकता है। अनुप्रयोग के आधार पर, सील को स्थैतिक सीलिंग, प्रत्यावर्ती गति, रोटरी गति, या विशेष दबाव स्थितियों के लिए डिज़ाइन किया जा सकता है।
The spring is one of the most important functional elements of the sealing system. When the seal is installed, the spring generates an initial contact force between the sealing lip and the mating surface. This force helps close small gaps and maintain contact before system pressure is fully established.
जब आंतरिक सिस्टम दबाव बढ़ता है, तो दबाव सील प्रोफ़ाइल पर कार्य कर सकता है और सीलिंग क्षेत्र में संपर्क बल में सुधार कर सकता है। स्प्रिंग बल और सिस्टम दबाव का यह संयोजन सील को बदलती परिचालन स्थितियों में एक स्थिर सीलिंग इंटरफ़ेस बनाए रखने की अनुमति देता है।
स्प्रिंग कॉन्फ़िगरेशन को एप्लिकेशन के अनुसार चुना जाना चाहिए। विभिन्न स्प्रिंग डिज़ाइन अलग-अलग लोड विशेषताएँ, घर्षण व्यवहार और रासायनिक या थर्मल वातावरण के प्रति प्रतिरोध प्रदान कर सकते हैं।
वी-टाइप स्प्रिंग एनर्जाइज्ड सील की ज्यामिति सीधे प्रभावित करती है कि सीलिंग बल कैसे वितरित किया जाता है। एक अच्छी तरह से डिज़ाइन की गई प्रोफ़ाइल अनावश्यक घर्षण पैदा किए बिना सीलिंग सतह पर नियंत्रित संपर्क बना सकती है।
गतिशील अनुप्रयोगों में यह संतुलन विशेष रूप से महत्वपूर्ण है। अत्यधिक संपर्क दबाव घर्षण और गर्मी उत्पादन को बढ़ा सकता है, जबकि अपर्याप्त संपर्क दबाव के परिणामस्वरूप रिसाव हो सकता है। वी-आकार की संरचना उपकरण की परिचालन आवश्यकताओं के अनुरूप सीलिंग प्रोफ़ाइल को तैयार करने के लिए एक उपयोगी आधार प्रदान करती है।
| डिज़ाइन सुविधा | कार्यात्मक भूमिका | संभावित लाभ |
|---|---|---|
| वी-आकार की प्रोफ़ाइल | सीलिंग संपर्क को नियंत्रित करता है | संतुलित सीलिंग बल |
| वसंत ऊर्जावर्धक | संपर्क दबाव बनाए रखता है | कम दबाव वाली सीलिंग में सुधार |
| पॉलिमर जैकेट | माध्यम को हार्डवेयर से अलग करता है | रासायनिक और तापमान प्रतिरोध |
स्प्रिंग ऊर्जावान सील का चयन अक्सर तब किया जाता है जब एक पारंपरिक इलास्टोमेर सील रासायनिक प्रतिरोध, तापमान क्षमता, कम घर्षण और आयामी स्थिरता का आवश्यक संयोजन प्रदान नहीं कर सकता है।
पीटीएफई-आधारित सामग्री कई आक्रामक रसायनों और प्रक्रिया तरल पदार्थों के लिए उत्कृष्ट प्रतिरोध प्रदान कर सकती है।
विशिष्ट पॉलिमर यौगिक ऊंचे या तेजी से बदलते तापमान वाले अनुप्रयोगों का समर्थन कर सकते हैं।
उचित रूप से चयनित पीटीएफई यौगिक गतिशील सीलिंग सिस्टम में घर्षण और घिसाव को कम कर सकते हैं।
स्प्रिंग सीलिंग संपर्क में कुछ बदलावों की भरपाई करता है क्योंकि सील समय के साथ संचालित होती है।
इन फायदों का मतलब यह नहीं है कि हर स्प्रिंग ऊर्जावान सील हर वातावरण के लिए उपयुक्त है। सही सामग्री चयन, नाली डिजाइन, सतह खत्म, दबाव रेटिंग, तापमान सीमा और स्थापना भी समान रूप से महत्वपूर्ण हैं।
सामग्री का चयन केवल सील के आकार के बजाय वास्तविक परिचालन स्थितियों से शुरू होना चाहिए। पॉलिमर जैकेट को प्रक्रिया माध्यम, तापमान, दबाव, घर्षण और अपेक्षित गति का सामना करना होगा।
| सामग्री | विशिष्ट ताकत | सामान्य विचार |
|---|---|---|
| वर्जिन पीटीएफई | उत्कृष्ट रासायनिक प्रतिरोध और कम घर्षण | पहनने की मांग संबंधी स्थितियों के लिए सुदृढीकरण की आवश्यकता हो सकती है |
| कार्बन से भरा पीटीएफई | बेहतर घिसाव और आयामी स्थिरता | यौगिक अनुकूलता की सावधानीपूर्वक जाँच की जानी चाहिए |
| ग्लास से भरा पीटीएफई | बेहतर संपीड़न और पहनने की विशेषताएं | कुछ गतिशील प्रणालियों में मेटिंग-सतह घिसाव बढ़ सकता है |
| PEEK-आधारित यौगिक | उच्च यांत्रिक और तापमान प्रदर्शन | उच्च सामग्री लागत और अनुप्रयोग-विशिष्ट प्रसंस्करण |
वसंत सामग्री भी मायने रखती है। रासायनिक वातावरण, तापमान और आवश्यक थकान प्रतिरोध के आधार पर स्टेनलेस स्टील, संक्षारण प्रतिरोधी मिश्र धातु और अन्य विशेष स्प्रिंग सामग्री पर विचार किया जा सकता है।
केवल नाममात्र आकार के आधार पर सील का चयन खराब सीलिंग प्रदर्शन के सबसे सामान्य कारणों में से एक है। इंजीनियरों को संपूर्ण परिचालन वातावरण का मूल्यांकन करना चाहिए।
पॉलिमर प्रदर्शन और स्प्रिंग एनर्जाइजेशन का संयोजन वी-टाइप स्प्रिंग एनर्जाइज्ड सील्स को औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला की सेवा करने की अनुमति देता है।
अत्यधिक मांग वाले अनुप्रयोगों में, सील को केवल कैटलॉग विवरण से चुने जाने के बजाय प्रतिनिधि परिचालन स्थितियों के तहत मान्य किया जाना चाहिए।
एक पारंपरिक इलास्टोमेर ओ-रिंग कई अनुप्रयोगों के लिए एक किफायती और अत्यधिक प्रभावी समाधान हो सकता है। हालाँकि, जब परिचालन स्थितियाँ मानक इलास्टोमेर सील की व्यावहारिक क्षमताओं से अधिक हो जाती हैं तो स्प्रिंग ऊर्जायुक्त डिज़ाइन आकर्षक हो जाते हैं।
| कारक | पारंपरिक इलास्टोमेर सील | वी-टाइप स्प्रिंग एनर्जेटिक सील |
|---|---|---|
| लोच | इलास्टोमेर गुणों पर दृढ़ता से निर्भर करता है | वसंत ऋतु अतिरिक्त ऊर्जा प्रदान करती है |
| रासायनिक प्रतिरोध | इलास्टोमेर प्रकार पर बहुत अधिक निर्भर करता है | उपयुक्त PTFE यौगिकों के साथ उत्कृष्ट हो सकता है |
| टकराव | सामग्री और स्नेहन के अनुसार भिन्न होता है | उपयुक्त पॉलिमर यौगिकों के साथ कम किया जा सकता है |
| तापमान क्षमता | सामग्री पर निर्भर | उच्च तापमान वाले पॉलिमर विकल्प उपलब्ध हैं |
| डिजाइन लचीलापन | मानक प्रोफ़ाइल व्यापक रूप से उपलब्ध हैं | प्रोफाइल, सामग्री और स्प्रिंग्स अनुप्रयोग-विशिष्ट हो सकते हैं |
यहां तक कि एक उच्च गुणवत्ता वाली वी-टाइप स्प्रिंग एनर्जाइज्ड सील भी समय से पहले विफल हो सकती है यदि इंस्टॉलेशन प्रक्रिया सीलिंग लिप को नुकसान पहुंचाती है या सील को अनुपयुक्त यांत्रिक तनाव के तहत रखती है।
गतिशील उपकरण के लिए, शाफ्ट या बोर सतह की स्थिति विशेष रूप से महत्वपूर्ण है। खरोंचें, अत्यधिक खुरदरापन, तेज मशीनिंग के निशान, या संदूषण रिसाव के रास्ते बना सकते हैं और सील के घिसाव में तेजी ला सकते हैं।
| संकट | संभावित कारण | अनुशंसित जाँच |
|---|---|---|
| रिसाव | गलत आयाम, क्षतिग्रस्त होंठ, अपर्याप्त ऊर्जा | ग्रूव, सील प्रोफ़ाइल, स्प्रिंग और असेंबली की जाँच करें |
| उच्च घर्षण | अत्यधिक संपर्क बल, ख़राब स्नेहन, अनुपयुक्त सामग्री | स्प्रिंग लोड, सामग्री, गति और सतह फिनिश की समीक्षा करें |
| तेजी से घिसाव | खुरदुरी संभोग सतह या अपघर्षक मीडिया | सतह की स्थिति और सामग्री अनुकूलता का निरीक्षण करें |
| बाहर निकालना क्षति | अत्यधिक निकासी या दबाव | दबाव, अंतराल, बैकअप डिज़ाइन और सील सामग्री की समीक्षा करें |
| सील विरूपण | गलत स्थापना या तापमान जोखिम | असेंबली प्रक्रिया और थर्मल स्थितियों का निरीक्षण करें |
आपूर्तिकर्ता चुनना इकाई कीमतों की तुलना करने से कहीं अधिक है। एक भरोसेमंद सीलिंग पार्टनर को एप्लिकेशन को समझने, उचित सामग्री की सिफारिश करने, आयामी स्थिरता बनाए रखने और समस्या होने पर तकनीकी सहायता प्रदान करने में सक्षम होना चाहिए।
Ningbo Taifno PTFE प्लास्टिक उत्पाद कं, लिमिटेडपीटीएफई-आधारित सीलिंग और प्लास्टिक उत्पादों पर ध्यान केंद्रित करता है और अनुकूलित सीलिंग घटकों की आवश्यकता वाले ग्राहकों के लिए एप्लिकेशन-उन्मुख समाधान प्रदान कर सकता है। औद्योगिक खरीदारों के लिए, किसी निर्माता के साथ सीधे काम करने से सामग्री, आयाम, प्रोफाइल और उत्पादन आवश्यकताओं के बारे में संचार आसान हो सकता है।
वी-टाइप स्प्रिंग एनर्जाइज्ड सील का प्राथमिक कार्य क्या है?
इसका प्राथमिक कार्य दो संभोग सतहों के बीच एक नियंत्रित सीलिंग इंटरफ़ेस बनाए रखना है। पॉलिमर जैकेट सीलिंग बाधा प्रदान करता है जबकि स्प्रिंग निरंतर ऊर्जावान बल प्रदान करता है।
क्या वी-टाइप स्प्रिंग एनर्जाइज्ड सील्स गतिशील अनुप्रयोगों के लिए उपयुक्त हैं?
हाँ। प्रोफ़ाइल, सामग्री, स्प्रिंग कॉन्फ़िगरेशन, गति, दबाव और सतह की स्थिति के आधार पर, उन्हें पारस्परिक या रोटरी अनुप्रयोगों के लिए डिज़ाइन किया जा सकता है।
स्प्रिंग ऊर्जायुक्त सीलों के लिए आमतौर पर PTFE का उपयोग क्यों किया जाता है?
पीटीएफई कई रसायनों के प्रति कम घर्षण और मजबूत प्रतिरोध प्रदान करता है। पहनने के प्रतिरोध, कठोरता और आयामी स्थिरता में सुधार के लिए विभिन्न पीटीएफई यौगिकों को भी इंजीनियर किया जा सकता है।
क्या वी-टाइप स्प्रिंग एनर्जाइज्ड सील को अनुकूलित किया जा सकता है?
हाँ। अनुकूलन में आयाम, सीलिंग प्रोफ़ाइल, पॉलिमर कंपाउंड, स्प्रिंग सामग्री, स्प्रिंग कॉन्फ़िगरेशन और अन्य एप्लिकेशन-विशिष्ट आवश्यकताएं शामिल हो सकती हैं।
सील कोटेशन का अनुरोध करते समय मुझे कौन सी जानकारी प्रदान करनी चाहिए?
सील आयाम, यदि उपलब्ध हो तो नाली आयाम, परिचालन दबाव, तापमान, गति प्रकार और गति, सीलिंग माध्यम, शाफ्ट या बोर सामग्री, सतह खत्म, और अपेक्षित सेवा शर्तें प्रदान करें। Drawings or existing seal samples can also make the selection process more accurate.
समयपूर्व सील विफलता का सबसे आम कारण क्या है?
गलत आकार, असंगत सामग्री, अत्यधिक निकासी, खराब सतह खत्म, अनुचित स्थापना, अनुपयुक्त स्प्रिंग लोडिंग, या डिजाइन सीमा से परे परिचालन स्थितियों के कारण समय से पहले विफलता हो सकती है।
जब किसी एप्लिकेशन को बदलती परिचालन स्थितियों के तहत नियंत्रित सीलिंग बल, कम घर्षण, रासायनिक प्रतिरोध, तापमान प्रतिरोध और विश्वसनीय प्रदर्शन की आवश्यकता होती है, तो वी-टाइप स्प्रिंग एनर्जाइज्ड सील एक अत्यधिक प्रभावी समाधान हो सकता है। इसकी वी-आकार की सीलिंग प्रोफ़ाइल और स्प्रिंग एनर्जाइज़र कम लोचदार सीलिंग सामग्री की सीमाओं को समायोजित करते हुए संपर्क बनाए रखने के लिए एक साथ काम करते हैं।
हालाँकि, सील स्वयं संपूर्ण सीलिंग प्रणाली का केवल एक हिस्सा है। सही सामग्री चयन, स्प्रिंग कॉन्फ़िगरेशन, नाली ज्यामिति, दबाव, तापमान, सतह खत्म, निकासी, स्थापना और संचालन गति सभी अंतिम प्रदर्शन को प्रभावित करते हैं।
उपकरण निर्माताओं, रखरखाव टीमों, वितरकों और औद्योगिक खरीदारों के लिए, सही वी-टाइप स्प्रिंग एनर्जाइज्ड सील का चयन केवल एक मानक आकार चुनने के बजाय आवेदन आवश्यकताओं से शुरू होना चाहिए। एक तकनीकी रूप से अनुभवी निर्माता उन ऑपरेटिंग मापदंडों को व्यावहारिक सीलिंग समाधान में बदलने में मदद कर सकता है।
Ningbo Taifno PTFE प्लास्टिक उत्पाद कं, लिमिटेडपीटीएफई सीलिंग समाधान, अनुकूलित आयाम और एप्लिकेशन-विशिष्ट आवश्यकताओं की तलाश करने वाले ग्राहकों का समर्थन कर सकता है। उपयुक्त समाधान पर चर्चा करने के लिए अपनी ड्राइंग, आयाम, परिचालन दबाव, तापमान, माध्यम और गति की स्थिति को हमारी टीम के साथ साझा करें।
हमसे संपर्क करेंआज आपकी वी-टाइप स्प्रिंग एनर्जाइज्ड सील आवश्यकताओं पर चर्चा करने के लिए।
