का चयनताइफ़नोइसका मतलब संशोधित पीटीएफई शीट्स के विश्वसनीय निर्माता और आपूर्तिकर्ता के साथ साझेदारी करना है। अपने स्वयं के कारखाने और अनुसंधान एवं विकास केंद्र के साथ, हम ठंड के प्रवाह के लिए बेहतर प्रतिरोध के साथ-साथ उन्नत तापीय चालकता और पहनने के प्रतिरोध वाली सामग्री का उत्पादन करते हैं। इन शीटों को रसायन, अर्धचालक, विद्युत उपकरण और मशीनरी जैसे उद्योगों के लिए उपयुक्त विभिन्न सीलिंग घटकों और इंजीनियरिंग भागों में मशीनीकृत किया जा सकता है।
संशोधित पीटीएफई शीट (आरपीटीएफई, प्रबलित पीटीएफई) का निर्माण कंपाउंडिंग के दौरान वर्जिन पीटीएफई राल में रीइन्फोर्सिंग फिलर्स (ग्लास फाइबर, कार्बन फाइबर, ग्रेफाइट, बेरियम सल्फेट, सिलिका, एमओएस₂, कांस्य) जोड़कर किया जाता है, फिर संपीड़न मोल्डिंग या शीट के रूप में स्किविंग किया जाता है। पीटीएफई के सार्वभौमिक रासायनिक प्रतिरोध (पीएच 0-14) को बनाए रखते हुए फिलर्स यांत्रिक शक्ति, पहनने के प्रतिरोध, रेंगने के प्रतिरोध और आयामी स्थिरता में सुधार करते हैं।
वे जिस समस्या का समाधान करते हैं: वर्जिन पीटीएफई नरम है, यह निरंतर भार के तहत रेंगता है (ठंडा प्रवाह), समय के साथ विकृत और लीक हो जाता है। उच्च दबाव, अपघर्षक मीडिया, या थर्मल साइक्लिंग सेवा में, वर्जिन पीटीएफई विफल हो जाता है। संशोधित पीटीएफई संरचनात्मक सुदृढीकरण जोड़ता है, रासायनिक प्रतिरोध बनाए रखता है जबकि यांत्रिक शक्ति प्रदान करता है जहां वर्जिन पीटीएफई वितरित नहीं कर सकता है। गलत विकल्प से आपको डाउनटाइम, उत्पाद हानि और रखरखाव खर्च का सामना करना पड़ता है।
अदायगी: अग्रिम लागत अधिक लेकिन सेवा जीवन 3-5 गुना लंबा। इससे कुल लागत कम हो जाती है और डाउनटाइम कम हो जाता है, और इसका मतलब है कि कम प्रतिस्थापन।
|
पैरामीटर |
विवरण |
|
फिलर्स |
15-25% ग्लास फाइबर |
|
तापमान |
-180°C से +200°C |
|
तन्यता ताकत |
≥25 एमपीए |
|
प्रमुख विशेषताऐं |
उच्चतम पहनने का प्रतिरोध, बढ़ी हुई संपीड़न शक्ति, कम रेंगना, बेहतर कठोरता |
|
के लिए सर्वोत्तम |
अपघर्षक मीडिया, घोल, उच्च भार, वाल्व सीटें, उच्च दबाव सेवा |
|
सेवा जीवन बनाम वर्जिन |
अपघर्षक सेवा में 3-5 गुना अधिक समय |
|
परिसीमन |
हाइड्रोफ्लोरोइक एसिड (एचएफ) या मजबूत क्षार के साथ संगत नहीं - कांच प्रतिक्रिया करता है |
|
रंग |
मटमैला सफेद, हल्का भूरा, हल्का नीला |
|

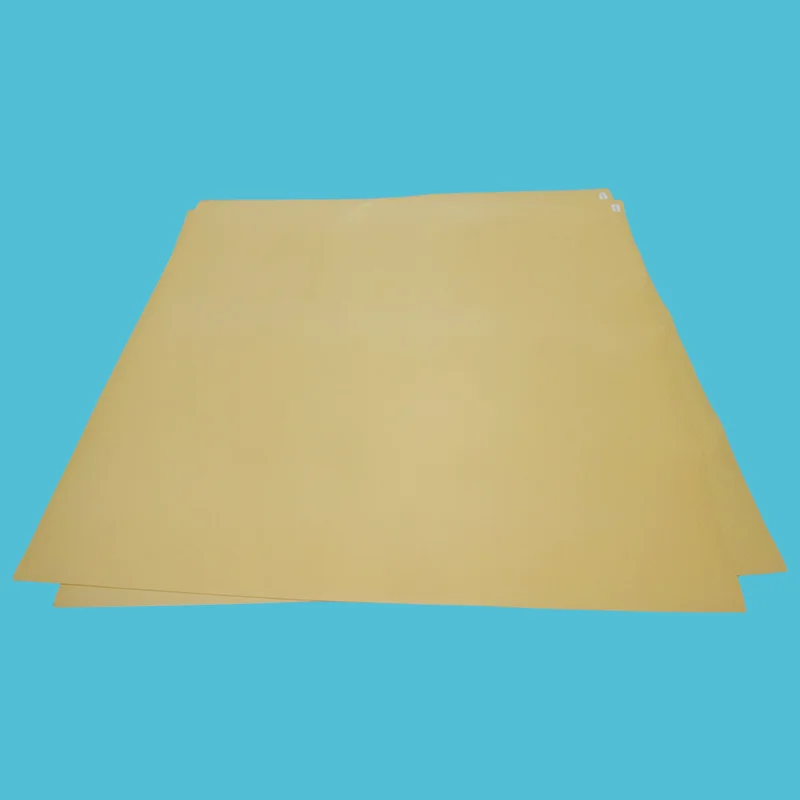

पैरामीटर |
विवरण |
|
फिलर्स |
सिलिकॉन डाइऑक्साइड (SiO₂) |
|
तापमान |
-180°C से +200°C |
|
तन्यता ताकत |
≥20 एमपीए |
|
प्रमुख विशेषताऐं |
उत्कृष्ट रेंगना प्रतिरोध, उत्कृष्ट बोल्ट टॉर्क प्रतिधारण, कम गैस पारगम्यता, उच्च घनत्व (2.1-2.3 ग्राम/सेमी³) |
|
के लिए सर्वोत्तम |
मजबूत एसिड, सॉल्वैंट्स, हाइड्रोकार्बन, क्लोरीन सेवा, क्रायोजेनिक सेवा, ऑक्सीजन सेवा (बीएएम अनुमोदित) |
|
परिसीमन |
एचएफ या मजबूत क्षार के साथ संगत नहीं - सिलिका प्रतिक्रिया करता है |
|
रंग |
हलके पीले रंग का, नारंगी, सफेद |
|

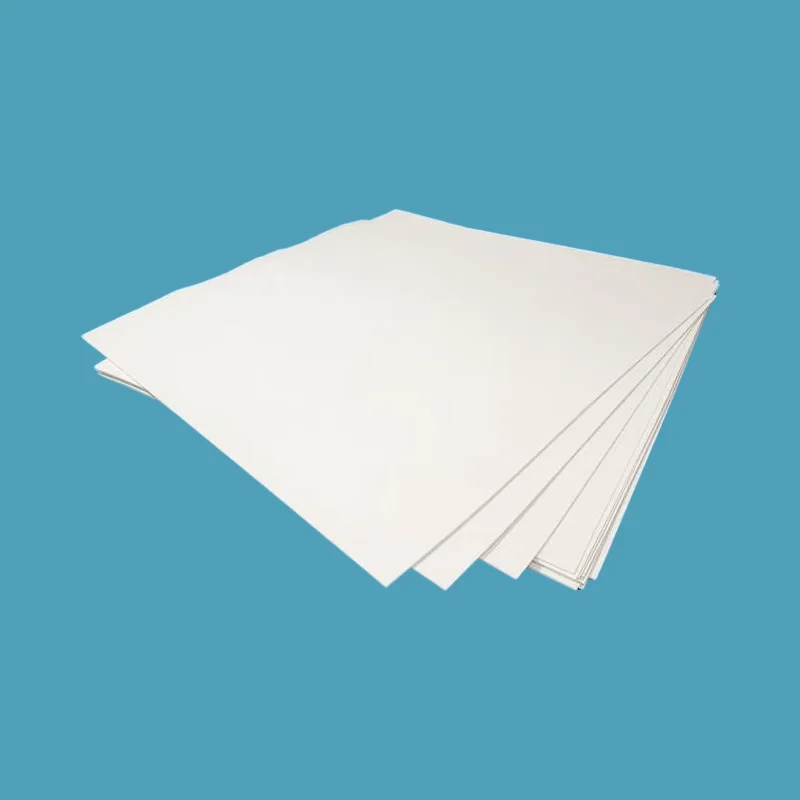

पैरामीटर |
विवरण |
|
फिलर्स |
बेरियम सल्फेट (BaSO₄) |
|
तापमान |
-180°C से +200°C |
|
घनत्व |
2.9-3.0 ग्राम/सेमी³ - भरे हुए ग्रेडों में उच्चतम |
|
प्रमुख विशेषताऐं |
उच्चतम घनत्व, उत्कृष्ट रेंगना प्रतिरोध, उच्च यांत्रिक शक्ति, बेहतर कास्टिक प्रतिरोध |
|
के लिए सर्वोत्तम |
मजबूत कास्टिक, क्लोरीन, जहरीले रसायन, हाइड्रोफ्लोरिक एसिड सेवा (48% तक), उच्च भार अनुप्रयोग |
|
परिसीमन |
पिघले हुए क्षार धातुओं, फ्लोरीन गैस, निर्जल एचएफ, या सल्फ्यूरिक एसिड के साथ संगत नहीं> 65 डिग्री सेल्सियस से 75% ऊपर |
|
रंग |
सफ़ेद, भूरा |
|

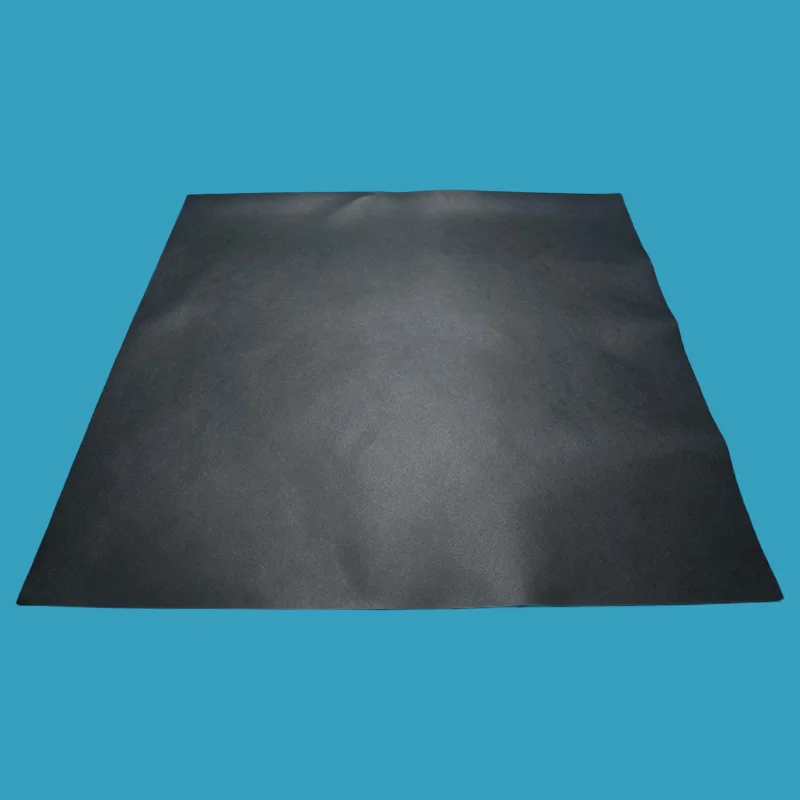

पैरामीटर |
विवरण |
|
फिलर्स |
कार्बन पाउडर या ग्रेफाइट |
|
तापमान |
-180°C से +200°C |
|
प्रमुख विशेषताऐं |
उत्कृष्ट तापीय चालकता, कम घर्षण, विरोधी स्थैतिक गुण, बेहतर रेंगना प्रतिरोध |
|
के लिए सर्वोत्तम |
उच्च गति, गर्मी अपव्यय, ड्राई रनिंग, गतिशील सीलिंग |
|
परिसीमन |
उच्च तापमान पर मजबूत ऑक्सीडाइज़र के लिए नहीं - कार्बन ऑक्सीकरण होता है |
|
रंग |
काला, गहरा भूरा |
|

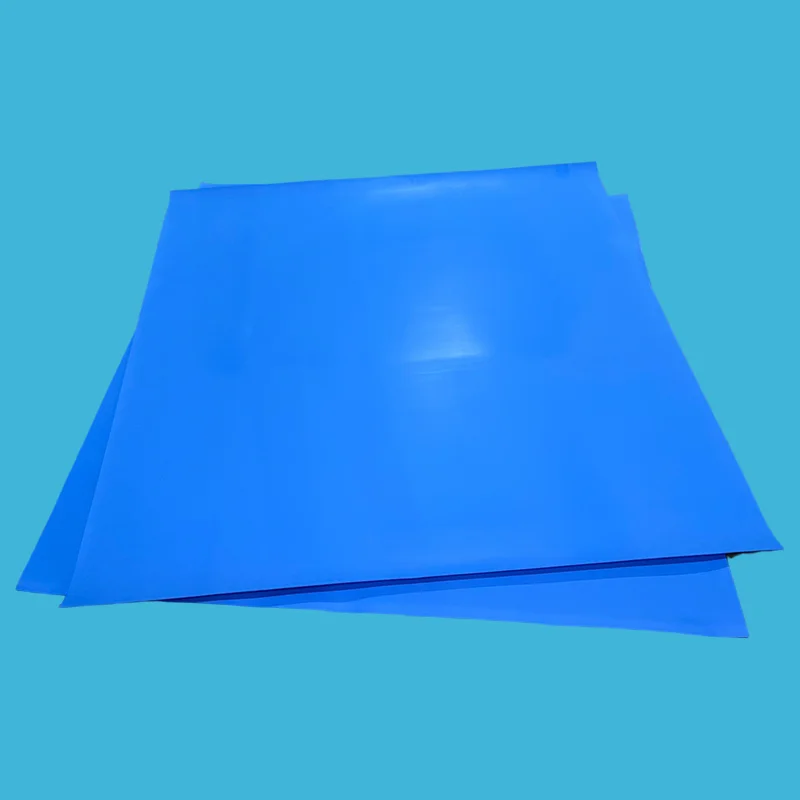

पैरामीटर |
विवरण |
|
फिलर्स |
खोखले कांच के माइक्रोस्फेयर |
|
तापमान |
-180°C से +200°C |
|
दबाव |
≥50% |
|
वसूली |
≥32% (कुछ ग्रेड में 55.8% तक) |
|
प्रमुख विशेषताऐं |
कम घनत्व, उत्कृष्ट संपीड़न और पुनर्प्राप्ति, अनुरूप, निकला हुआ किनारा-अनुकूल |
|
के लिए सर्वोत्तम |
ग्लास-लाइन वाले फ्लैंज, नाजुक फ्लैंज, कम टॉर्क सीलिंग, थर्मल साइकलिंग |
|
परिसीमन |
कम दबाव रेटिंग (55 बार तक), एचएफ के साथ संगत नहीं |
|
रंग |
नीला सफेद |
|
पैरामीटर |
विवरण |
|
फिलर्स |
मोलिब्डेनम डाइसल्फ़ाइड (MoS₂) |
|
प्रमुख विशेषताऐं |
बढ़ी हुई चिकनाई, कम घर्षण, बेहतर घिसाव प्रतिरोध |
|
के लिए सर्वोत्तम |
चिपचिपा मीडिया, कम-टोक़ संचालन, उच्च-भार, कम-घर्षण अनुप्रयोग |
|
परिसीमन |
ऑक्सीकरण एसिड के लिए नहीं |
|
रंग |
अंधेरे भूरा |
|
विशेषता |
संशोधित पीटीएफई |
वर्जिन पीटीएफई |
यह आपकी निचली पंक्ति के लिए क्यों मायने रखता है |
|
रेंगना प्रतिरोध |
★★★★☆ काफी सुधार हुआ है |
★★☆☆☆ गरीब |
कम री-टॉर्किंग, कम लीक, लंबी सेवा जीवन |
|
प्रतिरोध पहन |
★★★★★ उत्कृष्ट (ग्लास/कार्बन) |
★★☆☆☆ गरीब |
अपघर्षक सेवा में 3-5x लंबा जीवन |
|
यांत्रिक शक्ति |
★★★★☆ उन्नत |
★★☆☆☆ कोमल |
विरूपण के बिना उच्च दबाव को संभालता है |
|
रासायनिक प्रतिरोध |
★★★★☆ भराव पर निर्भर करता है |
★★★★★ पीएच 0-14 |
अपने मीडिया के साथ फिलर संगतता सत्यापित करें |
|
लागत (प्रारंभिक) |
$$-$$$ |
$ |
उच्चतर अग्रिम - लेकिन कम कुल लागत |
|
मांगलिक सेवा में सेवा जीवन |
3-5 वर्ष |
6-12 महीने |
एक संशोधित PTFE सीट = 3-6 वर्जिन PTFE प्रतिस्थापन |
|
कुल लागत (3-वर्ष) |
निचला |
उच्च |
कम प्रतिस्थापन = कम डाउनटाइम = वास्तविक बचत |
|
एफडीए अनुरूप |
⚠️ फिलर पर निर्भर करता है |
✅ हाँ |
बिना फिलर्स वाले एफडीए आवेदनों के लिए वर्जिन चुनें |
|
यदि आपकी सेवा है... |
चुनना... |
क्यों |
लागत पर लाभ |
|
अपघर्षक मीडिया, घोल, उच्च दबाव |
ग्लास फाइबर भरा हुआ |
उच्चतम पहनने का प्रतिरोध और यांत्रिक शक्ति |
3-5x लंबा जीवन |
|
प्रबल अम्ल, विलायक, क्लोरीन, क्रायोजेनिक |
सिलिका भरा हुआ |
उत्कृष्ट रेंगना प्रतिरोध + रासायनिक अनुकूलता |
लंबी सील जीवन, कम री-टॉर्किंग |
|
मजबूत कास्टिक, एचएफ सेवा, उच्च भार |
बेरियम सल्फेट भरा हुआ |
उच्चतम घनत्व, सर्वोत्तम कास्टिक और एचएफ प्रतिरोध |
बेहतर रासायनिक प्रतिरोध |
|
उच्च गति, गर्मी अपव्यय, ड्राई रनिंग |
कार्बन/ग्रेफाइट भरा हुआ |
तापीय चालकता + कम घर्षण |
गर्मी से होने वाली क्षति कम, लंबी सेवा |
|
ग्लास-लाइन वाले फ्लैंज, नाजुक फ्लैंज, कम टॉर्क |
ग्लास माइक्रोस्फीयर भरा हुआ |
अनुरूप, निकला हुआ किनारा-अनुकूल, कम टोक़ |
महंगे ग्लास-लाइन वाले उपकरण की सुरक्षा करता है |
|
चिपचिपा मीडिया, कम घर्षण, कम टॉर्क |
MoS₂ भरा हुआ |
बढ़ी हुई चिकनाई |
सुचारू संचालन, कम टॉर्क |
|
रासायनिक शुद्धता आवश्यक, एफडीए अनुप्रयोग |
वर्जिन पीटीएफई |
कोई भराव नहीं - अधिकतम रासायनिक शुद्धता |
स्वच्छ सेवा के लिए सबसे कम लागत |
संशोधित PTFE वर्जिन PTFE की तुलना में ठंडे प्रवाह (रेंगना) को काफी कम कर देता है, बोल्ट टॉर्क को लंबे समय तक बनाए रखता है और समय के साथ रिसाव को रोकता है। इसमें कम री-टॉर्किंग, कम लीक और लंबी सेवा जीवन है।
ग्लास फाइबर और कार्बन फाइबर फिलर्स उत्कृष्ट पहनने के प्रतिरोध प्रदान करते हैं, जो अपघर्षक सेवा में वर्जिन पीटीएफई की तुलना में 3-5 गुना अधिक समय तक चलते हैं। एक संशोधित PTFE सीट = 3-6 वर्जिन PTFE प्रतिस्थापन।
संशोधित पीटीएफई उच्च संपीड़न शक्ति, तन्य शक्ति (≥20-25 एमपीए), और आयामी स्थिरता प्रदान करता है। यह उच्च-लोड अनुप्रयोगों के लिए उपयुक्त है जहां वर्जिन पीटीएफई विकृत हो जाता है।
कार्बन और ग्रेफाइट भराव थर्मल चालकता में सुधार करते हैं, घर्षण गर्मी को खत्म करते हैं और गतिशील अनुप्रयोगों में गर्म स्थानों को कम करते हैं।

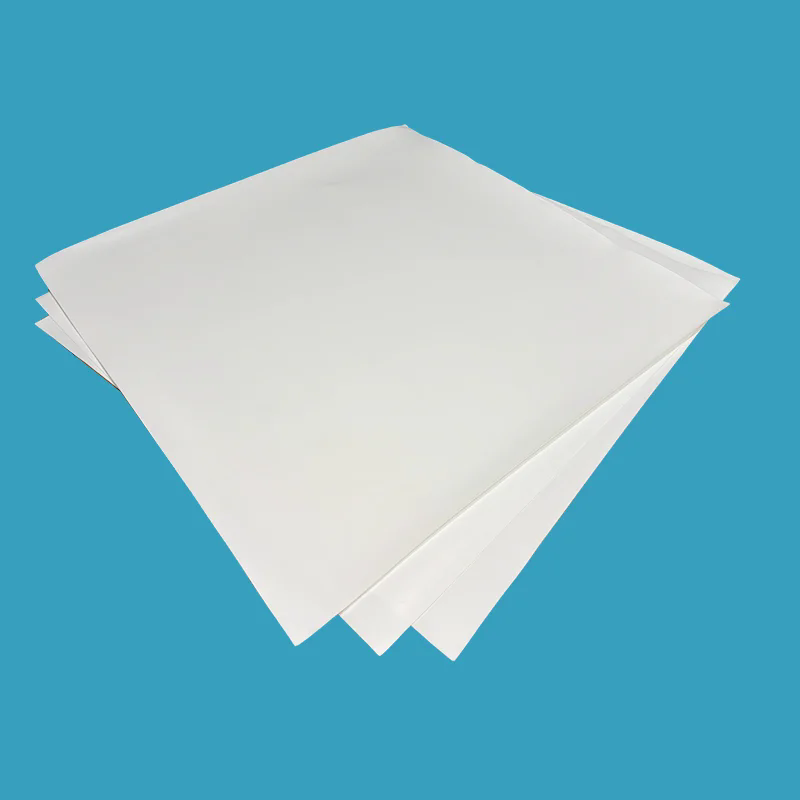

संशोधित PTFE, PTFE के pH 0-14 रासायनिक प्रतिरोध को बरकरार रखता है, लेकिन फिलर्स में विशिष्ट रासायनिक सीमाएँ हो सकती हैं। हमेशा अपने मीडिया के लिए अनुकूलता सत्यापित करें.
संशोधित पीटीएफई ग्रेड (बेरियम सल्फेट, ग्लास माइक्रोस्फीयर, कार्बन/ग्रेफाइट) का चयन करें जो खाद्य और फार्मास्युटिकल अनुप्रयोगों के लिए एफडीए 21 सीएफआर 177.1550 आवश्यकताओं को पूरा करते हैं।
उ: जब वर्जिन पीटीएफई उच्च दबाव, अपघर्षक मीडिया, थर्मल साइक्लिंग के तहत आपकी सेवा में विफल हो जाता है, या जब रेंगना विरूपण रिसाव का कारण बनता है, तो संशोधित पीटीएफई में अपग्रेड करें।
वर्जिन पीटीएफई स्वच्छ रसायनों, चिकने फ्लैंज, कम दबाव (<30 बार) और एफडीए अनुप्रयोगों के लिए अच्छा काम करता है। संशोधित पीटीएफई मांग वाली सेवाओं में 3-5 गुना लंबी सेवा जीवन, उच्च अग्रिम लागत, कम कुल लागत प्रदान करता है।
यदि वर्जिन पीटीएफई हर 6 महीने में विफल हो जाता है, तो 3 साल तक चलने वाली एक संशोधित पीटीएफई सीट आपको 5 प्रतिस्थापन + 5 डाउनटाइम इवेंट + श्रम बचाती है।
त्वरित नियम:
केवल रासायनिक प्रतिरोध की आवश्यकता है → वर्जिन पीटीएफई।
रासायनिक प्रतिरोध + यांत्रिक शक्ति → संशोधित PTFE की आवश्यकता है।
ए:ग्लास से भरे: अपघर्षक, घोल, उच्च दबाव के लिए सर्वोत्तम। उच्चतम पहनने का प्रतिरोध और ताकत। एचएफ या मजबूत क्षार के लिए नहीं.
सिलिका से भरा हुआ: मजबूत एसिड, सॉल्वैंट्स, क्लोरीन, क्रायोजेनिक के लिए सर्वोत्तम। उत्कृष्ट रेंगना प्रतिरोध और बोल्ट टॉर्क प्रतिधारण। एचएफ या मजबूत क्षार के लिए नहीं.
बेरियम सल्फेट से भरा हुआ: मजबूत कास्टिक, एचएफ सेवा (48% तक), जहरीले रसायनों के लिए सर्वोत्तम। उच्चतम घनत्व (2.9-3.0 ग्राम/सेमी³), उत्कृष्ट यांत्रिक शक्ति।
त्वरित नियम:
अपघर्षक → कांच।
अम्ल/विलायक → सिलिका।
कास्टिक/एचएफ → बेरियम सल्फेट।
निश्चित नहीं? हमें अपना मीडिया, तापमान और दबाव भेजें, ताइफ़नो का तकनीकी समूह एक उत्तर में अनुशंसा करेगा।
ए:तापमान: -180°C से +200°C (ग्रेड पर निर्भर)।
दबाव: 80-85 बार तक (ग्रेड और मोटाई पर निर्भर करता है)।
रासायनिक: पीएच 0-14, लेकिन प्रत्येक भराव की विशिष्ट सीमाएँ होती हैं:
ग्लास से भरे: एचएफ या मजबूत क्षार के लिए नहीं।
सिलिका से भरा हुआ: एचएफ या मजबूत क्षार के लिए नहीं।
बेरियम सल्फेट से भरा हुआ: पिघली हुई क्षार धातुओं या फ्लोरीन गैस के लिए नहीं।
कार्बन से भरे: मजबूत ऑक्सीडाइज़र के लिए नहीं।
तीन सामान्य गलतियाँ:
(1) अपने मीडिया के लिए गलत फिलर का उपयोग करना: चयन से पहले रासायनिक अनुकूलता सत्यापित करें।
(2) अधिक कसना: संशोधित पीटीएफई को नियंत्रित टॉर्क की आवश्यकता होती है; अत्यधिक संपीड़न सामग्री को नुकसान पहुँचाता है।
(3) तापमान सीमा से अधिक: फिलर्स पीटीएफई की तापमान सीमा का विस्तार नहीं करते हैं; PTFE मैट्रिक्स प्रदर्शन को सीमित करता है।
प्रत्येक ऑर्डर के लिए, हम पूर्ण इंस्टॉलेशन विनिर्देश और मार्गदर्शन प्रदान करेंगे, आप भी कर सकते हैंहमसे संपर्क करेंतकनीकी सहायता प्राप्त करने के लिए.
