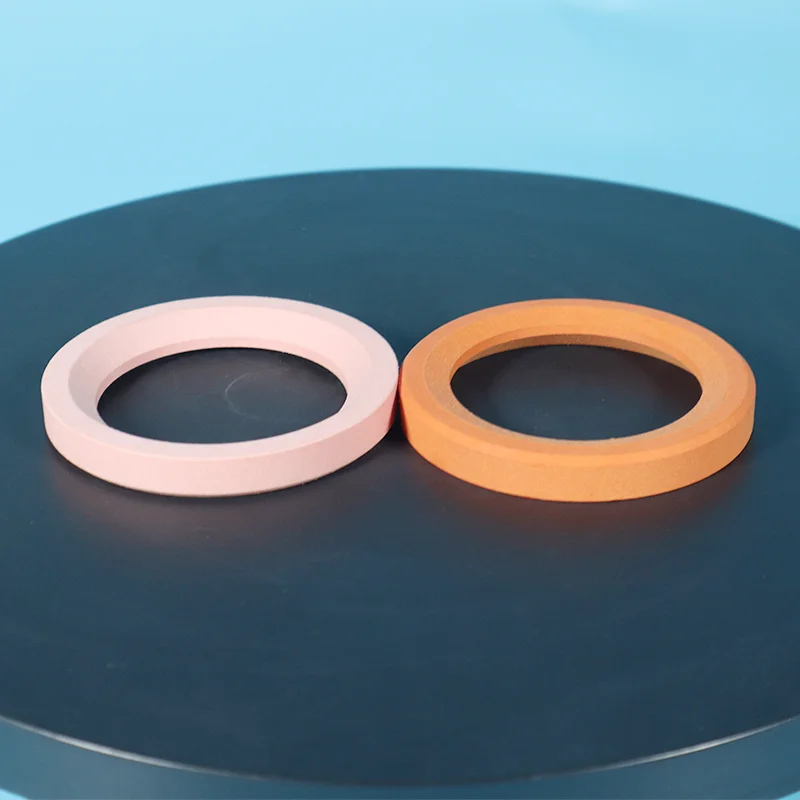

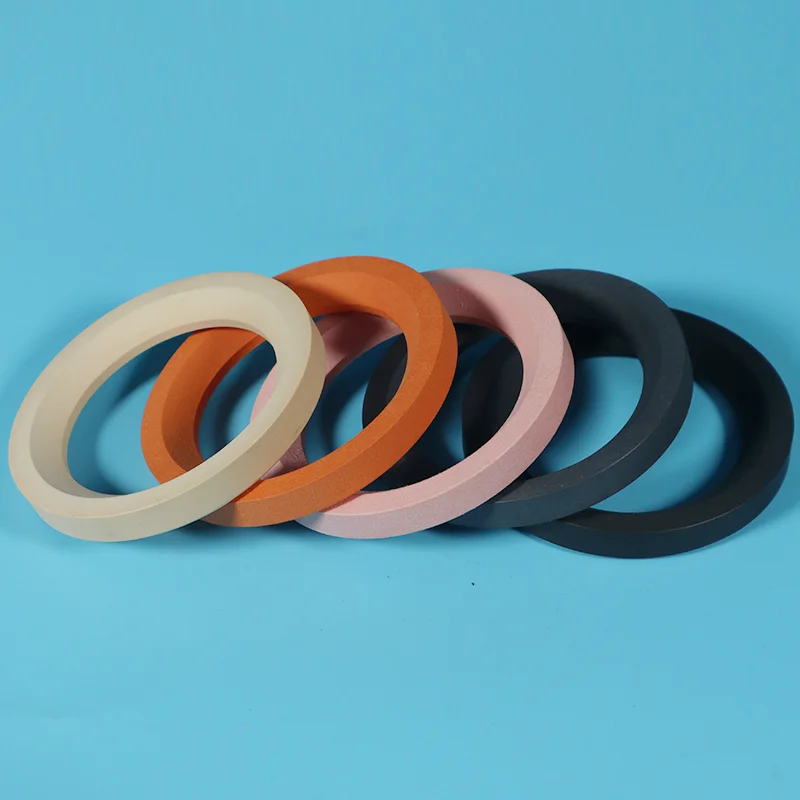

भरी हुई संशोधित पीटीएफई वाल्व सीट

भरी हुई संशोधित पीटीएफई वाल्व सीटें ग्लास फाइबर, कार्बन फाइबर, या उन्नत संशोधित रेजिन को शामिल करके सटीक रूप से निर्मित होती हैं, जिससे रासायनिक प्रतिरोध से समझौता किए बिना यांत्रिक शक्ति और आयामी स्थिरता में वृद्धि होती है।

ताइफ़नो इन-हाउस अनुसंधान एवं विकास और उत्पादन क्षमताओं वाला एक विशेष निर्माता है। हमारे उत्पाद सीई और एफडीए मानकों सहित कई अंतरराष्ट्रीय प्रमाणपत्रों का अनुपालन करते हैं, और विभिन्न प्रकार के संशोधित विनिर्देशों में उपलब्ध हैं, जैसे ग्लास फाइबर-भरा हुआ, कार्बन फाइबर-भरा हुआ, मोलिब्डेनम डाइसल्फ़ाइड (एमओएस₂)-भरा हुआ, और टीएफएम™-संशोधित ग्रेड।

भरी हुई संशोधित PTFE वाल्व सीटें क्यों चुनें?

वर्जिन पीटीएफई समस्या

तीन मुख्य लाभ

1. बढ़ा हुआ रेंगना प्रतिरोध

मानक पीटीएफई निरंतर लोड के तहत स्थायी रूप से विकृत हो जाता है, जिससे रिसाव होता है और बार-बार प्रतिस्थापन होता है। TFM™ संशोधित रेजिन और ग्लास/कार्बन से भरे ग्रेड सहित संशोधित PTFE यौगिक, लोड के तहत विरूपण का विरोध करते हैं और विस्तारित सेवा पर सीलिंग बल बनाए रखते हैं। परिणाम एक वाल्व सीट है जो टॉर्क को लंबे समय तक बनाए रखती है और कसकर सील करती है।

2. सुपीरियर वियर रेज़िस्टेंस

अपघर्षक मीडिया, घोल, रेत, या क्रिस्टलीकृत तरल पदार्थों में वाल्व सीटें जल्दी खराब हो जाती हैं। ग्लास से भरे पीटीएफई बढ़ी हुई संपीड़न शक्ति और कठोरता प्रदान करते हैं, जबकि कार्बन से भरे ग्रेड कम घर्षण और गर्मी लंपटता प्रदान करते हैं। पहनने के प्रतिरोध में सुधार वर्जिन पीटीएफई की तुलना में सेवा जीवन को 3-5 गुना अधिक बढ़ा सकता है।

3. कम पारगमन दर

महत्वपूर्ण रासायनिक सेवाओं में, मीडिया धीरे-धीरे वर्जिन पीटीएफई के माध्यम से प्रवेश कर सकता है, वाल्व बॉडी पर हमला कर सकता है या वायुमंडल में भाग सकता है। टीएफएम™ पीटीएफई जैसे संशोधित पीटीएफई रेजिन में घनी बहुलक संरचना होती है, जो पारगमन को काफी कम करती है और सील अखंडता में सुधार करती है।

तुलना: संशोधित पीटीएफई बनाम वर्जिन पीटीएफई

लागत एवं प्रदर्शन तुलना

मुख्य अंतर्दृष्टि: वर्जिन पीटीएफई की अग्रिम लागत कम होती है - लेकिन यदि आप इसे हर 6-12 महीने में बदलते हैं, तो भागों की संचयी लागत + श्रम + डाउनटाइम तेजी से संशोधित पीटीएफई सीट की लागत से अधिक हो जाती है जो 3-5 साल तक चलती है।

प्रदर्शन तुलना

अनुप्रयोग

प्राथमिक उद्योग

विशिष्ट उपकरण

फ्लोटिंग और ट्रूनियन-माउंटेड बॉल वाल्व

तितली वाल्व

गेट वाल्व और ग्लोब वाल्व

प्लग वाल्व

नियंत्रण वाल्व और थ्रॉटलिंग वाल्व

वास्तविक दुनिया के अनुप्रयोग

केस स्टडी 1: संशोधित पीटीएफई के साथ 4x सेवा जीवन विस्तार

चुनौती: एक रासायनिक संयंत्र रेंगने की विकृति और रिसाव के कारण आक्रामक एसिड को संभालने वाले नियंत्रण वाल्वों पर पीटीएफई वाल्व सीटों को हर 8-10 महीने में बदल रहा था। प्रतिस्थापन के लिए डाउनटाइम की लागत $5,000 प्रति वाल्व प्रति घटना है।

समाधान: बेहतर रेंगना प्रतिरोध और आयामी स्थिरता के साथ TFM™ संशोधित PTFE सीटों पर स्विच किया गया।

नतीजा: सीटें वर्जिन पीटीएफई की तुलना में 3 साल, 4 गुना ज्यादा चलीं। प्रति वाल्व 3 प्रतिस्थापन घटनाओं को समाप्त किया गया।

कुल बचत: 3 वर्षों में $15,000 प्रति वाल्व, साथ ही कम श्रम और सुरक्षा जोखिम।

केस स्टडी 2: बॉल वाल्व पारगमन समस्या का समाधान

चुनौती: एक बॉल वाल्व निर्माता का ग्राहक पीटीएफई वाल्व सीटों का उपयोग कर रहा था जो विरूपण, घिसाव और पारगम्यता के लिए पर्याप्त प्रतिरोध प्रदान नहीं करता था। पीटीएफई में सूजन और संकुचन की प्रवृत्ति भी थी, जिससे एक अपूर्ण सील बन गई।

निर्माता ने वाल्व सीट सामग्री को टीएफएम™ संशोधित पीटीएफई में बदलने के लिए सामग्री विशेषज्ञों के साथ सहयोग किया, जो मानक पीटीएफई की तुलना में बहुत अधिक विरूपण प्रतिरोध और कम पारगम्य दर प्रदान करता है।

सामग्री ने एक चिकनी सतह फिनिश भी प्रदान की, घर्षण को कम किया और बॉल-टू-सीट सील में सुधार किया।

परिणाम: नई सीट ने बेहतर पारगमन प्रतिरोध, बेहतर आयामी स्थिरता और बढ़ी हुई संरचनात्मक अखंडता की पेशकश की। निर्माता अब इन वाल्व सीटों का उत्पादन रासायनिक प्रसंस्करण, इथेनॉल, तेल और गैस, रेलमार्ग, कागज और खाद्य उद्योगों में अनुप्रयोगों के साथ ¾ से 54 इंच व्यास के आकार में करता है।

केस स्टडी 3: घोल सेवा के लिए ग्लास से भरा पीटीएफई

चुनौती: एक खनन कार्य अपघर्षक अयस्क कणों को संभालने वाले स्लरी वाल्वों पर हर 4-6 सप्ताह में वाल्व सीटों को बदल रहा था। वर्जिन पीटीएफई सीटें तेजी से खराब हो रही थीं, जिससे उत्पादन में बार-बार रुकावटें आ रही थीं।

समाधान: बेहतर घिसाव प्रतिरोध और मजबूती के साथ कांच से भरी पीटीएफई सीटों में अपग्रेड किया गया।

परिणाम: सीटें वर्जिन पीटीएफई की तुलना में 8 महीने, 8 गुना अधिक समय तक चलीं। उत्पादन अपटाइम में उल्लेखनीय वृद्धि हुई। रखरखाव अंतराल हफ्तों से महीनों तक बढ़ाया गया।

नोट: वास्तविक मामले के परिणाम आवेदन की शर्तों के अनुसार भिन्न होते हैं। एप्लिकेशन-विशिष्ट अनुशंसाओं के लिए हमसे संपर्क करें।

तकनीकी निर्देश

सामग्री ग्रेड विकल्प

टैफ़नो क्यों चुनें?

100% वर्जिन रेज़िन सामग्री - कोई रिग्राइंड नहीं, कोई पुनर्चक्रित सामग्री नहीं। लगातार गुणवत्ता, बैच दर बैच।

पूर्ण पता लगाने की क्षमता - कच्चे माल से लेकर तैयार उत्पाद तक प्रत्येक बैच का पता लगाया जा सकता है। सामग्री प्रमाणपत्र अनुरोध पर उपलब्ध हैं।

परिशुद्धता मशीनिंग - सीएनसी खराद का उपयोग करके सीटों को सख्त सहनशीलता (0.1 मिमी सटीकता उपलब्ध) के लिए परिशुद्धता से मशीनीकृत किया जाता है।

आईएसओ प्रमाणित - आईएसओ गुणवत्ता प्रबंधन प्रणालियों के तहत प्रमाणित विनिर्माण प्रक्रियाएं।

एफडीए-अनुपालक ग्रेड उपलब्ध हैं—वर्जिन पीटीएफई और चुनिंदा संशोधित ग्रेड एफडीए 21 सीएफआर 177.1550 आवश्यकताओं को पूरा करते हैं।

कस्टम डिज़ाइन समर्थन—आपके विशिष्ट वाल्व डिज़ाइन के लिए सीट ज्यामिति को अनुकूलित करने के लिए इंजीनियरिंग समर्थन।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: भरी हुई संशोधित पीटीएफई वाल्व सीट क्या है और मुझे वर्जिन पीटीएफई से कब अपग्रेड करना चाहिए?

उत्तर: संशोधित पीटीएफई वाल्व सीटें पीटीएफई के रासायनिक प्रतिरोध को संरक्षित करते हुए यांत्रिक शक्ति, रेंगने के प्रतिरोध और पहनने के प्रतिरोध में सुधार करने के लिए ग्लास फाइबर, कार्बन, या उन्नत रेजिन जैसे भराव जोड़ती हैं।

अपग्रेड करें जब: आपकी वर्तमान वर्जिन पीटीएफई सीटें दबाव में विकृत हो रही हों, समय से पहले खराब हो रही हों, या मीडिया को प्रवेश की अनुमति दे रही हों। इन मामलों में, संशोधित पीटीएफई सेवा जीवन को 3-5 गुना बढ़ा सकता है, जिससे डाउनटाइम और कुल लागत कम हो सकती है।

प्रश्न: ग्लास-भरा बनाम कार्बन-भरा बनाम टीएफएम™ संशोधित, कौन सा ग्रेड मेरे वाल्व में फिट बैठता है?

ए: तीन ग्रेड, तीन अलग-अलग अनुप्रयोग:

ग्लास से भरा: घर्षण मीडिया, घोल, उच्च भार, उच्चतम पहनने का प्रतिरोध और ताकत। एचएफ या मजबूत क्षार के लिए नहीं.

कार्बन से भरा: उच्च गति, ड्राई रनिंग, गर्मी अपव्यय, सर्वोत्तम तापीय चालकता और कम घर्षण। मजबूत ऑक्सीडाइज़र के लिए नहीं.

टीएफएम™ संशोधित: पारगमन-संवेदनशील, थर्मल साइक्लिंग, महत्वपूर्ण रासायनिक सेवाएं, सघन संरचना, बेहतर तनाव वसूली। अधिक लागत, लेकिन सबसे लंबी सेवा जीवन।

त्वरित नियम:

घर्षण प्रतिरोध की आवश्यकता है? गिलास भरा हुआ.

गर्मी अपव्यय की आवश्यकता है? कार्बन से भरा हुआ.

पारगमन नियंत्रण और लंबे जीवन की आवश्यकता है? टीएफएम™.

प्रश्न: सीमाएं और सबसे आम स्थापना गलती क्या हैं?

ए: तापमान: -180°C से +200°C (ग्रेड पर निर्भर)।

दबाव: 414 बार तक - डिज़ाइन और सामग्री के अनुसार भिन्न होता है।

रासायनिक सीमाएँ:

ग्लास-भरा: एचएफ या मजबूत क्षार के लिए नहीं - ग्लास प्रतिक्रिया करता है

कार्बन से भरा: मजबूत ऑक्सीडाइज़र के लिए नहीं - कार्बन ऑक्सीकरण करता है

वर्जिन पीटीएफई और टीएफएम™: पिघली हुई क्षार धातुओं या फ्लोरीन गैस के लिए नहीं

सबसे आम गलती: अति-संपीड़न. संशोधित PTFE वर्जिन PTFE की तुलना में कठिन है और इसके लिए सटीक बैठने के बल की आवश्यकता होती है। बहुत अधिक संपीड़न सीट को नुकसान पहुंचाता है; बहुत कम रिसाव का कारण बनता है।
