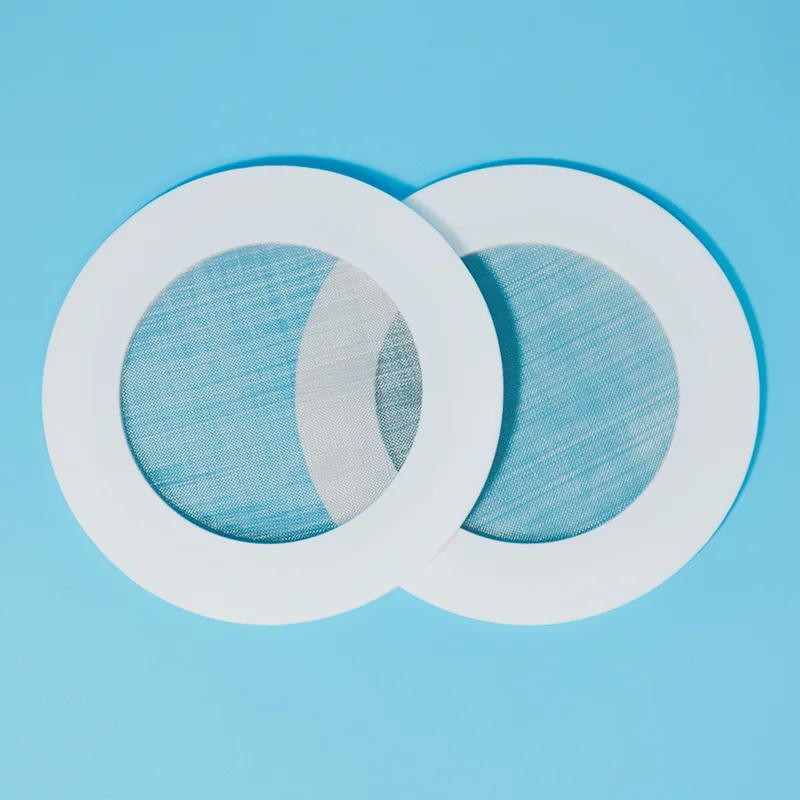

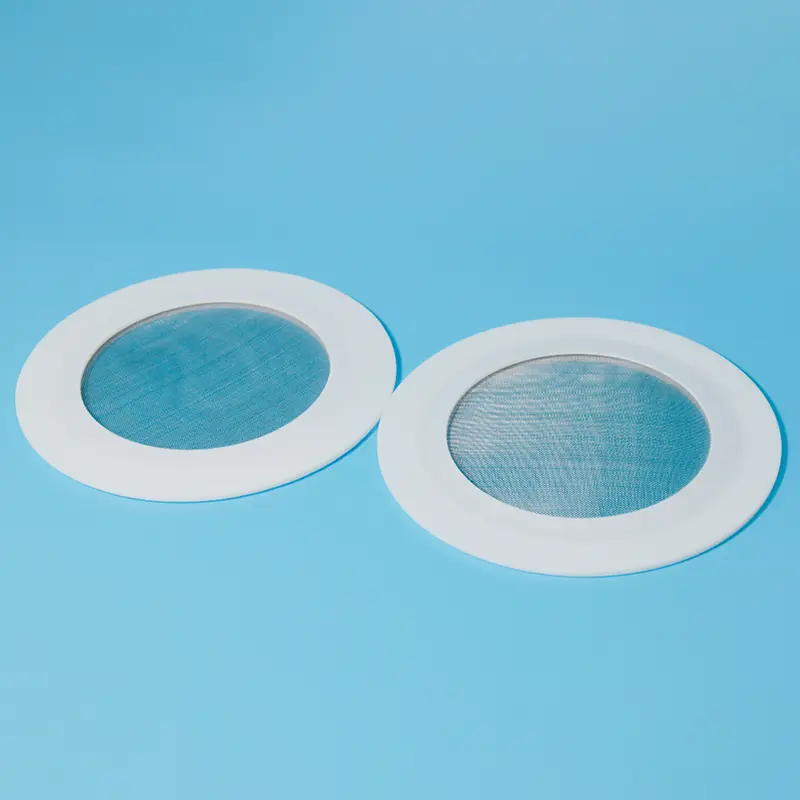

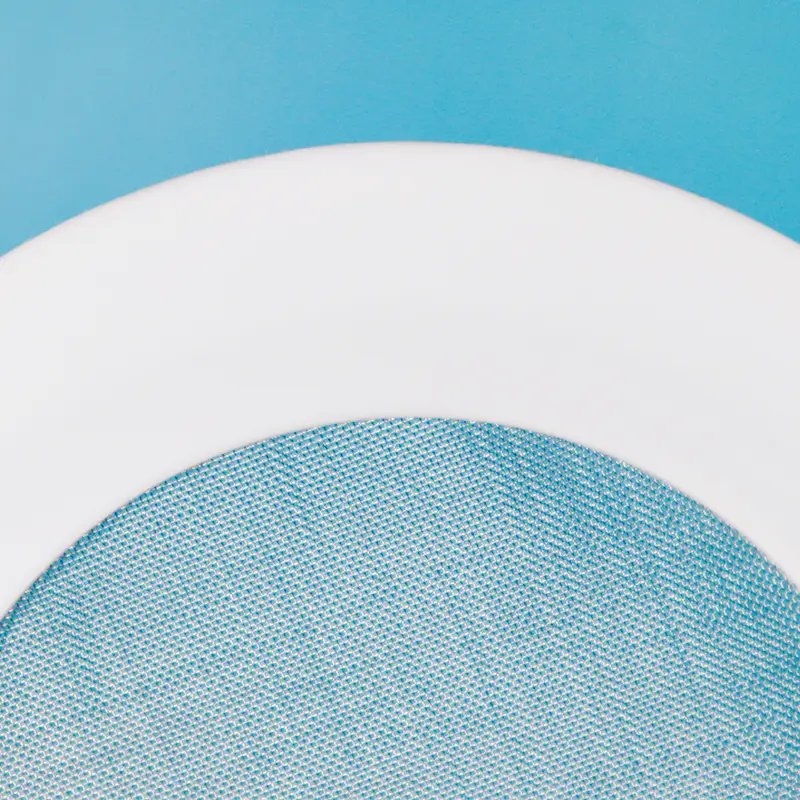

धातु जाल प्रबलित PTFE गैसकेट

मेटल मेश प्रबलित पीटीएफई गैसकेट 6.4 एमपीए (64 बार) तक के दबाव प्रतिरोध के साथ, मानक पीटीएफई गैसकेट की तुलना में बेहतर संरचनात्मक ताकत प्रदान करते हैं; उपलब्ध जाल विनिर्देश #40 से #200 (एसयूएस316 सामग्री) तक हैं। एक पेशेवर निर्माता के रूप में, ताइफ़्नो खाद्य और दवा उद्योगों के लिए उपयुक्त एफडीए-अनुरूप मॉडल भी पेश करता है।

कृपया निकला हुआ किनारा आयाम और जाल विनिर्देश प्रदान करें, और हम 24 घंटों के भीतर एक उद्धरण प्रदान करेंगे।

धातु जाल प्रबलित PTFE गैस्केट क्या है?

मेटल मेश प्रबलित पीटीएफई गैस्केट एक मिश्रित सीलिंग घटक है जो गैसकेट संरचना में एकीकृत स्टेनलेस स्टील जाल (एसयूएस316) के साथ पीटीएफई सीलिंग तत्व को जोड़ता है। धातु जाल सुदृढीकरण प्रदान करता है जबकि PTFE रासायनिक प्रतिरोध और सीलिंग प्रदान करता है।

दो प्राथमिक विन्यास:

प्रबलित गैसकेट (संरचनात्मक): ठंड के प्रवाह को रोकने, रेंगने की छूट को कम करने और उच्च दबाव के तहत विस्फोट को रोकने के लिए पीटीएफई बॉडी के भीतर धातु की जाली लगाई गई है

स्ट्रेनर गैस्केट (फ़िल्टर): धातु की जाली बोर को कवर करती है, जो कणों को पकड़ने के लिए एक एकीकृत स्ट्रेनर के रूप में कार्य करती है जबकि पीटीएफई निकला हुआ किनारा सील करता है

यह काम किस प्रकार करता है:

पीटीएफई बॉडी: सार्वभौमिक रासायनिक प्रतिरोध (पीएच 0-14) और कम घर्षण सीलिंग प्रदान करता है

धातु जाल (SUS316): सुदृढीकरण, ब्लोआउट प्रतिरोध और निस्पंदन प्रदान करता है

सजातीय बंधन: सिंटरिंग के दौरान पीटीएफई धातु के चारों ओर जुड़ा हुआ है - कोई चिपकने वाला नहीं, कोई प्रदूषण नहीं

मुख्य लाभ:

प्रबलित डिज़ाइन:रेंगना और ठंडे प्रवाह को कम करता है, बोल्ट टॉर्क को लंबे समय तक बनाए रखता है

ब्लोआउट सुरक्षा:धातु सुदृढीकरण उच्च दबाव के तहत गैसकेट बाहर निकालना रोकता है

एकीकृत निस्पंदन:एक अलग छलनी के बिना कणों को पकड़ता है

कम टोक़ सीलिंग:ग्लास-लाइनेड, एफआरपी और कच्चा लोहा फ्लैंज के लिए उपयुक्त

व्यापक रासायनिक अनुकूलता:PTFE pH 0-14 को संभालता है, SUS316 मेश अधिकांश मीडिया को संभालता है

एफडीए अनुरूप ग्रेड उपलब्ध:भोजन और फार्मास्युटिकल अनुप्रयोग

बहुमुखी जाल विकल्प:#40 से #200 जाल (एसयूएस316) तक उपलब्ध

जागरूक होने योग्य सीमाएँ:

फ़िल्टर जाल को समय-समय पर निरीक्षण की आवश्यकता होती है: क्लॉगिंग से दबाव में गिरावट या क्षति हो सकती है

निरंतर भारी फ़िल्टरिंग के लिए नहीं: भारी ठोस लोडिंग के लिए एक समर्पित छलनी का उपयोग करें

तुलना एवं चयन मार्गदर्शिका

मेटल मेश पीटीएफई गैस्केट बनाम मेटल जैकेटेड बनाम स्टैंडर्ड पीटीएफई

त्वरित चयन मार्गदर्शिका

मेष आकार चयन गाइड

प्राथमिक अनुप्रयोग

तकनीकी निर्देश

धातु जाल प्रबलित PTFE गैस्केट गुण

उपलब्ध आकार

गुणवत्ता आश्वासन

100% वर्जिन पीटीएफई रेज़िन - लगातार गुणवत्ता, बैच दर बैच

SUS316 स्टेनलेस स्टील मेष - संक्षारण प्रतिरोधी, खाद्य ग्रेड सामग्री

सजातीय बंधन - पीटीएफई जाल छिद्रण के माध्यम से जुड़ा हुआ है - कोई प्रदूषण नहीं

एफडीए-अनुपालक ग्रेड उपलब्ध हैं—भोजन, पेय पदार्थ और फार्मास्युटिकल अनुप्रयोगों के लिए

पूर्ण पता लगाने की क्षमता—अनुरोध पर सामग्री प्रमाणपत्र

लीड समय—स्टॉक में मानक आकार (24-48 घंटे); कस्टम आकार 7-15 दिन

केस स्टडी

उत्तर पश्चिमी चीन में एक प्राकृतिक गैस संग्रहण स्टेशन पर, 15MPa उच्च दबाव वाली पाइपलाइन लंबे समय से उच्च दबाव, लगातार दबाव में उतार-चढ़ाव और जटिल मीडिया स्थितियों के तहत काम कर रही थी। मूल सर्पिल घाव गास्केट धीरे-धीरे संक्षारक मीडिया के निरंतर संपर्क और बार-बार दबाव चक्र के कारण संक्षारण और सीलिंग क्षरण से पीड़ित हो गए, जिससे संभावित रिसाव जोखिम पैदा हुआ और पाइपलाइन प्रणाली के सुरक्षित संचालन को प्रभावित किया गया।

इन चुनौतियों का समाधान करने के लिए, प्रतिस्थापन समाधान के रूप में 316L स्टेनलेस स्टील जाल आवेषण के साथ प्रबलित PTFE गास्केट स्थापित किए गए थे। PTFE सीलिंग परत उत्कृष्ट रासायनिक प्रतिरोध प्रदान करती है, जबकि 316L स्टेनलेस स्टील जाल सुदृढीकरण यांत्रिक शक्ति, दबाव प्रतिरोध और दीर्घकालिक सीलिंग स्थिरता को बढ़ाता है।

प्रतिस्थापन के बाद, पाइपलाइन ने उतार-चढ़ाव वाली दबाव स्थितियों के तहत 2 वर्षों से अधिक समय तक लगातार काम किया है, जिससे पूरे सेवा अवधि में शून्य रिसाव के साथ विश्वसनीय सीलिंग प्रदर्शन बनाए रखा गया है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: मेटल मेश रीइन्फोर्स्ड पीटीएफई गैस्केट क्या है, और मुझे इसका उपयोग कब करना चाहिए?

उत्तर: एक धातु जाल प्रबलित पीटीएफई गैसकेट (जिसे स्ट्रेनर गैसकेट पीटीएफई या प्रबलित पीटीएफई गैसकेट के रूप में भी जाना जाता है) पीटीएफई के रासायनिक प्रतिरोध को स्टेनलेस स्टील जाल सुदृढ़ीकरण या निस्पंदन के साथ जोड़ता है।

जब आपको उच्च दबाव, थर्मल साइक्लिंग, या वैक्यूम सेवा में जहां मानक पीटीएफई ख़राब हो जाएगा, तब रेंगने के प्रतिरोध और ब्लोआउट सुरक्षा की आवश्यकता होने पर प्रबलित संस्करण का उपयोग करें।

जब आपको फ़्लैंज को सील करते समय अपने द्रव प्रवाह से कणों को हटाने की आवश्यकता होती है, तो स्ट्रेनर संस्करण का उपयोग करें, एक अलग स्ट्रेनर को हटा देता है, रिसाव बिंदुओं को कम करता है, और स्थापना लागत को कम करता है।

#40 से #200 (एसयूएस316) और एफडीए-अनुपालक ग्रेड के जाल आकार में उपलब्ध है।

प्रश्न: कौन से जाल आकार उपलब्ध हैं, और मैं सही जाल कैसे चुनूं?

उ: धातु जाल के साथ पीटीएफई गैस्केट आमतौर पर #40, #60, #100, #150, और #200 जाल (एसयूएस316 स्टेनलेस स्टील) में उपलब्ध हैं।

चयन मार्गदर्शिका:

#40 (मोटे): बड़े ठोस पदार्थ, घोल, खनन।

#60 (मध्यम): सामान्य औद्योगिक निस्पंदन।

#100 (ठीक): रासायनिक प्रसंस्करण, मध्यम निस्पंदन।

#150-#200 (बहुत बढ़िया): फार्मास्युटिकल, उच्च शुद्धता, खाद्य अनुप्रयोग।

उच्च जाल बेहतर निस्पंदन प्रदान करता है लेकिन उच्च दबाव ड्रॉप प्रदान करता है। भारी ठोस पदार्थ लोड करने के लिए, एक समर्पित छलनी का उपयोग करें, गैसकेट जाल हल्के से मध्यम कणों को हटाने के लिए है।

सही जाल चुनने में सहायता चाहिए? अपने मीडिया, तापमान, दबाव और कण आकार के बारे में हमसे संपर्क करें।

प्रश्न: सीमाएँ क्या हैं - और सबसे आम गलतियाँ क्या हैं?

ए: तापमान: -180°C से +200°C निरंतर सेवा।

दबाव: 6.4 एमपीए (64 बार) तक, मोटाई और डिज़ाइन पर निर्भर करता है।

रासायनिक: पीटीएफई पीएच 0-14 - एसयूएस316 जाल अधिकांश एसिड, क्षार और सॉल्वैंट्स को संभालता है।

तीन सामान्य गलतियाँ:

(1) भारी ठोस पदार्थ लोड करने के लिए स्ट्रेनर गैस्केट का उपयोग करने से जाल बंद हो जाता है, दबाव बनता है और गैस्केट विफल हो सकता है। भारी ठोस पदार्थों के लिए एक समर्पित छलनी का उपयोग करें।

(2) गलत जाल आकार का चयन करना: बहुत अधिक बारीक होने से दबाव कम हो जाता है; बहुत अधिक मोटे कणों को अंदर जाने देता है।

(3) समय-समय पर निरीक्षण को नजरअंदाज करना: समय के साथ फिल्टर ढीले या क्षतिग्रस्त हो सकते हैं; नियमित रूप से निरीक्षण करें.
