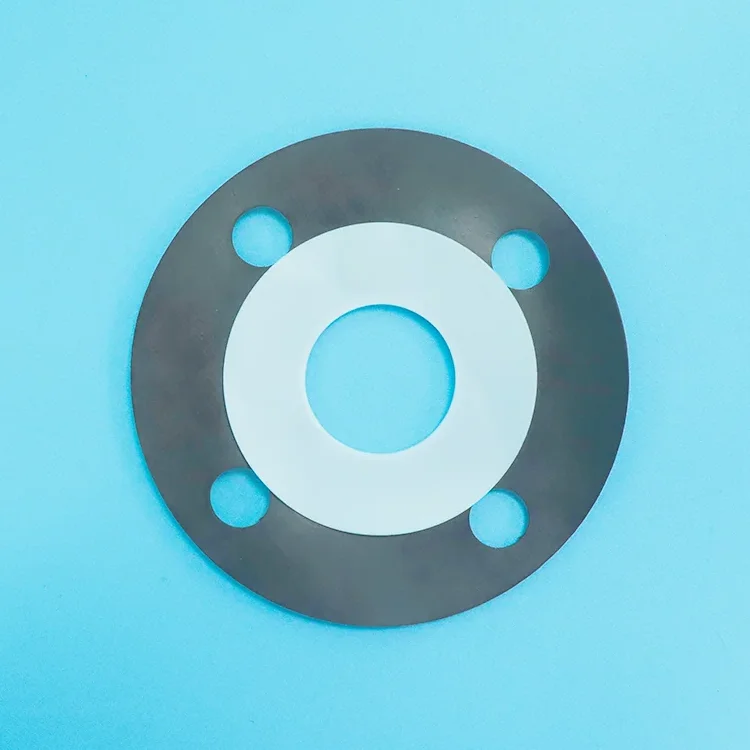

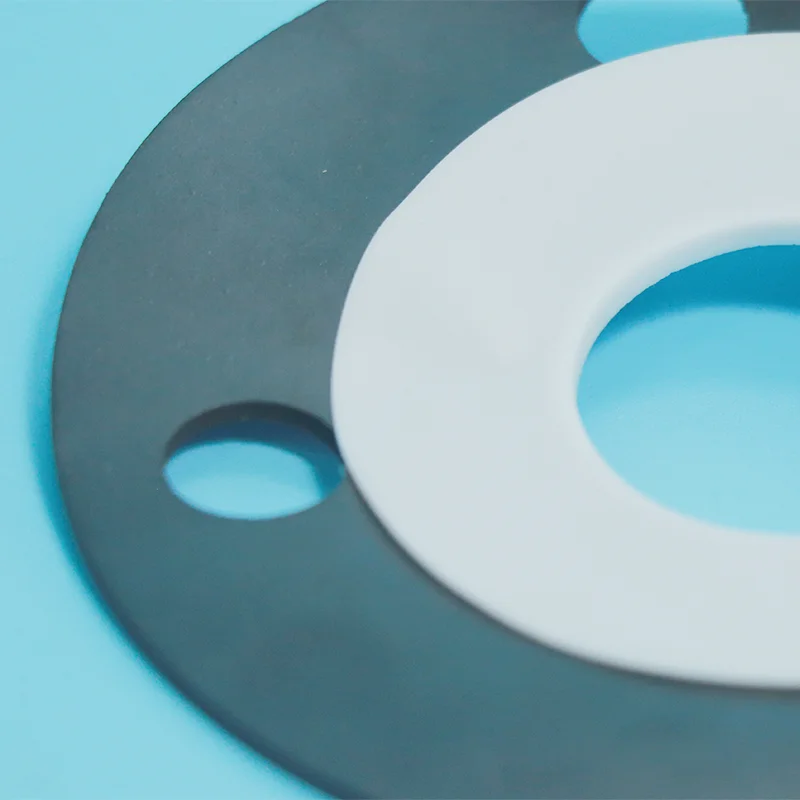

टाइप बी पीटीएफई लिफाफा गैसकेट

टाइप बी पीटीएफई लिफाफा गैस्केट को पीटीएफई ब्लॉक से एक चौकोर क्रॉस-सेक्शन में मशीनीकृत किया जाता है, जो बिना किसी स्लिट के फिलर कोर को पूरी तरह से घेरता है। टाइप ए की तुलना में बेहतर सीलिंग अखंडता। ठोस पीटीएफई की तुलना में कम लागत।

अपने फ्लैंज का आकार और मीडिया ताइफ़नो को भेजें, हम एक पेशेवर निर्माता हैं और अनुकूलित समाधान पेश कर सकते हैं।

टाइप बी पीटीएफई लिफाफा गैस्केट क्या है?

टाइप बी पीटीएफई लिफाफा गैसकेट में ठोस पीटीएफई ब्लॉक या शीट से तैयार एक पीटीएफई बाहरी जैकेट होता है, जो पूरी तरह से एक नरम भराव कोर को घेरता है। टाइप ए (जिसमें बाहरी किनारे से एक स्लिट कट होता है) के विपरीत, टाइप बी को एक चौकोर क्रॉस-सेक्शन के साथ मशीनीकृत किया जाता है और इसमें कोई स्लिट नहीं होता है - फिलर कोर पूरी तरह से पीटीएफई लिफाफे के भीतर सील कर दिया जाता है।

संरचना:

पीटीएफई जैकेट: पीटीएफई ब्लॉक या शीट से एक चौकोर क्रॉस-सेक्शन में मशीनीकृत, बिना किसी खुले स्लिट के फिलर कोर को पूरी तरह से घेरता है

भराव कोर: गैर-धातु सामग्री जैसे गैर-एस्बेस्टस रबर शीट, संपीड़ित फाइबर, या ग्रेफाइट मिश्रित शीट

टाइप बी निर्माण: मशीनीकृत चौकोर क्रॉस-सेक्शन के साथ पूर्ण लिफाफा, कोई भट्ठा नहीं, कोई खुला भराव नहीं, बेहतर सीलिंग अखंडता

प्रमुख विशेषताएँ:

कोई स्लिट नहीं: फिलर कोर पूरी तरह से पीटीएफई जैकेट के भीतर सील कर दिया गया है, कोई कमजोर बिंदु उजागर नहीं हुआ है

बेहतर सीलिंग अखंडता: मशीनी निर्माण टाइप ए की तुलना में बेहतर सीलिंग प्रदर्शन प्रदान करता है

आंतरिक व्यास का मिलान: आंतरिक व्यास को निकला हुआ किनारा बोर से मेल खाने के लिए मशीनीकृत किया जा सकता है, जिससे प्रवाह में अशांति को रोका जा सकता है और क्षरण को कम किया जा सकता है

तुलना एवं चयन मार्गदर्शिका

टाइप ए बनाम टाइप बी बनाम टाइप सी बनाम सॉलिड पीटीएफई

त्वरित चयन मार्गदर्शिका

प्राथमिक अनुप्रयोग

तकनीकी निर्देश

टाइप बी पीटीएफई लिफाफा गैस्केट गुण

उपलब्ध भराव विकल्प

केस स्टडी

शंघाई में एक बड़े पेट्रोकेमिकल संयंत्र में, एथिलीन क्रैकर गैस कंप्रेसर (क्लास 300) का आउटलेट पाइपलाइन वाल्व H₂S युक्त सेवा शर्तों के तहत संक्षारक मीडिया, ऊंचे तापमान, दबाव में उतार-चढ़ाव और लगातार स्टार्ट-स्टॉप चक्र के संपर्क में संचालित होता है। घुमावदार सामग्री और भराव घटकों के क्षरण, संभावित रिसाव जोखिम पैदा करने और रखरखाव आवश्यकताओं में वृद्धि के कारण लंबे समय तक संचालन के दौरान मूल सर्पिल घाव गास्केट ने धीरे-धीरे सीलिंग प्रदर्शन खो दिया।

इन चुनौतियों का समाधान करने के लिए, संयंत्र ने मौजूदा गैस्केट्स को टाइप बी पीटीएफई-एनकैप्सुलेटेड गैस्केट्स से बदल दिया। पूरी तरह से PTFE-जैकेट वाले लचीले फिलर कोर की विशेषता के साथ, यह डिज़ाइन प्रक्रिया माध्यम और आंतरिक भराव सामग्री के बीच सीधे संपर्क को रोकते हुए H₂S, एसिड, क्षार और अन्य आक्रामक रसायनों के लिए उत्कृष्ट प्रतिरोध प्रदान करता है। संपीड़ित कोर बेहतर पुनर्प्राप्ति प्रदर्शन भी प्रदान करता है, जिससे गैस्केट को ऑपरेशन के दौरान निकला हुआ किनारा अनियमितताओं और दबाव में उतार-चढ़ाव की भरपाई करने की अनुमति मिलती है।

स्थापना के बाद, टाइप बी पीटीएफई-एनकैप्सुलेटेड गास्केट ने एथिलीन क्रैकर गैस कंप्रेसर आउटलेट वाल्व एप्लिकेशन में स्थिर सीलिंग प्रदर्शन हासिल किया। 4 साल के टर्नअराउंड चक्र के दौरान, सिस्टम ने शून्य रिसाव बनाए रखा, रखरखाव आवृत्ति को कम करने और परिचालन सुरक्षा में सुधार करते हुए पेट्रोकेमिकल सीलिंग अनुप्रयोगों की मांग में पीटीएफई-एनकैप्सुलेटेड गैसकेट तकनीक की दीर्घकालिक विश्वसनीयता का प्रदर्शन किया।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: टाइप बी पीटीएफई लिफाफा गैसकेट क्या है, और मुझे इसका उपयोग कब करना चाहिए?

ए: टाइप बी पीटीएफई लिफाफा गैस्केट एक चौकोर क्रॉस-सेक्शन वाला एक मशीनीकृत पीटीएफई जैकेट है, जो बिना किसी स्लिट के नरम भराव कोर को पूरी तरह से घेरता है। पूर्ण लिफाफा टाइप ए (स्लिट प्रकार) की तुलना में बेहतर सीलिंग अखंडता प्रदान करता है, कोई खुला भराव कोर नहीं, कोई संभावित कमजोर बिंदु नहीं। आंतरिक व्यास को निकला हुआ किनारा बोर से मेल खाने के लिए मशीनीकृत किया जा सकता है, जिससे प्रवाह में अशांति को रोका जा सकता है।

जब टाइप बी का प्रयोग करें: आपको मध्यम से उच्च दबाव संक्षारक सेवा (5.0 एमपीए तक) के लिए टाइप ए की तुलना में बेहतर सीलिंग विश्वसनीयता की आवश्यकता है लेकिन आप ठोस पीटीएफई के लिए भुगतान नहीं करना चाहते हैं।

टाइप बी का उपयोग कब नहीं करना चाहिए: कम दबाव, लागत-संवेदनशील अनुप्रयोग जहां टाइप ए पर्याप्त है। उच्च दबाव या बड़े व्यास वाली सेवा के लिए, टाइप सी पर विचार करें। परम रासायनिक शुद्धता और कोई पारगमन जोखिम के लिए, ठोस पीटीएफई पर विचार करें।

प्रश्न: टाइप बी बनाम सॉलिड पीटीएफई गैस्केट, मुझे कौन सा चुनना चाहिए?

ए: टाइप बी (लिफाफा) ठोस पीटीएफई की तुलना में कम लागत पर, फिलर कोर से संपीड़ितता के साथ पीटीएफई जैकेट से रासायनिक प्रतिरोध प्रदान करता है।

हालाँकि, यदि समय के साथ मीडिया पीटीएफई जैकेट के माध्यम से प्रवेश करता है तो फिलर कोर पर हमला किया जा सकता है। ठोस पीटीएफई गैसकेट अधिकतम रासायनिक प्रतिरोध और शुद्धता प्रदान करता है, कोई भराव कोर नहीं, कोई पारगम्य जोखिम नहीं।

लेकिन इसकी लागत काफी अधिक है और यह कम लचीला है (स्प्रिंग-बैक प्रदान करने के लिए कोई फिलर कोर नहीं है)।

त्वरित नियम:

मध्यम दबाव, लागत-सचेत, संक्षारक सेवा → टाइप बी।

उच्च दबाव, अल्ट्राप्योर, क्रिटिकल सेवा, कोई पारगमन जोखिम स्वीकार्य नहीं → ठोस पीटीएफई।

प्रश्न: सीमाएँ क्या हैं और सबसे आम गलतियाँ क्या हैं?

ए: तापमान: +200°C तक.

दबाव: 5.0 एमपीए तक (50 बार)।

रासायनिक: pH 0-14 सार्वभौमिक प्रतिरोध, उच्च तापमान पर पिघली हुई क्षार धातुओं या मौलिक फ्लोरीन के साथ संगत नहीं। पीटीएफई समय के साथ कुछ रसायनों (नाइट्रिक एसिड, क्लोरीन, एथिलीन ऑक्साइड) में प्रवेश कर सकता है।

सामान्य गलतियां:

(1) उन अनुप्रयोगों में टाइप बी का उपयोग करना जहां मीडिया पीटीएफई में प्रवेश करता है: कुछ रसायन समय के साथ पीटीएफई के माध्यम से प्रवेश कर सकते हैं और फिलर कोर पर हमला कर सकते हैं, गैस्केट को नियमित रूप से बदलें या ठोस पीटीएफई गैस्केट का उपयोग करें।

(2) अति-कसना: अत्यधिक संपीड़न पीटीएफई जैकेट को नुकसान पहुंचा सकता है, नियंत्रित टॉर्क का उपयोग करें।

(3) गलत आकार चयन: डीएन500 तक के आकार के लिए ए और बी प्रकार की सिफारिश की जाती है, बड़े व्यास के लिए, टाइप सी को प्राथमिकता दी जाती है।
