यदि आप पीटीएफई गास्केट के विश्वसनीय निर्माता और आपूर्तिकर्ता की तलाश कर रहे हैं,ताइफ़नोOEM अनुकूलन समाधान प्रदान करता है जो CE और FDA मानकों को पूरा करता है। उत्पाद फ़्लैंग्ड कनेक्शनों के बीच एक कड़ी सील बनाते हैं, जिससे पाइपिंग सिस्टम और उपकरणों में तरल पदार्थ या गैस के रिसाव को रोका जा सकता है।
पीटीएफई गास्केट पीटीएफई राल से निर्मित घटकों को संपीड़न मोल्डिंग या स्किविंग के माध्यम से सील कर रहे हैं, फिर गैसकेट आकार में सटीक काटने या मुद्रांकन कर रहे हैं।
वे जिस समस्या का समाधान करते हैं: रबर गास्केट रसायनों में फूल जाते हैं। धातु गास्केट का क्षरण होता है। ग्रेफाइट गैस्केट ऑक्सीकरण करते हैं। पीटीएफई सार्वभौमिक रासायनिक प्रतिरोध (पीएच 0-14), विस्तृत तापमान रेंज (-200 डिग्री सेल्सियस से + 260 डिग्री सेल्सियस), और किसी भी ठोस सामग्री के घर्षण का सबसे कम गुणांक प्रदान करता है - जो पीटीएफई गैसकेट को रासायनिक, दवा, भोजन और अर्धचालक उद्योगों के लिए पसंदीदा सीलिंग समाधान बनाता है।
ग़लत चुनने की कीमत: एसिड सर्विस में रबर गैस्केट कुछ हफ्तों में खराब हो जाता है, जिससे रिसाव, डाउनटाइम, उत्पाद हानि और सुरक्षा जोखिम होते हैं। संक्षारक सेवा में एक धातु गैस्केट की लागत अधिक होती है और इसके लिए उच्च टॉर्क की आवश्यकता होती है। ऑक्सीकरण सेवा में एक ग्रेफाइट गैस्केट का क्षरण होता है। पीटीएफई गैसकेट इन जोखिमों को खत्म करते हैं - लगभग हर रासायनिक सेवा के लिए एक सामग्री।
|
पैरामीटर |
विवरण |
|
सामग्री |
100% शुद्ध PTFE, कोई फिलर नहीं, कोई रिग्राइंड नहीं |
|
तापमान |
-180°C से +200°C |
|
घनत्व |
2.10-2.30 ग्राम/सेमी³ |
|
प्रमुख विशेषताऐं |
सार्वभौमिक रासायनिक प्रतिरोध (पीएच 0-14), सबसे कम घर्षण, एफडीए के अनुरूप |
|
के लिए सर्वोत्तम |
स्वच्छ रसायन, खाद्य और पेय पदार्थ, फार्मास्युटिकल, एसिड, सॉल्वैंट्स, उच्च शुद्धता वाले अनुप्रयोग |
|
रासायनिक सेवा में सेवा जीवन |
2-3 साल |
|
परिसीमन |
नरम - खराब रेंगना प्रतिरोध, निरंतर भार के तहत विकृत |
|
रंग |
सफ़ेद |
|
पैरामीटर |
विवरण |
|
फिलर्स |
15-25% ग्लास फाइबर |
|
तापमान |
-180°C से +200°C |
|
तन्यता ताकत |
≥25 एमपीए |
|
प्रमुख विशेषताऐं |
अपघर्षक सेवा में 3-5 गुना लंबा जीवन, यांत्रिक शक्ति में वृद्धि, पहनने के प्रतिरोध में सुधार |
|
के लिए सर्वोत्तम |
अपघर्षक मीडिया, घोल, उच्च दबाव, वाल्व सीटें, उच्च भार |
|
परिसीमन |
हाइड्रोफ्लोरोइक एसिड (एचएफ) या मजबूत क्षार के लिए नहीं |
|
रंग |
मटमैला सफेद, हल्का भूरा |
|
पैरामीटर |
विवरण |
|
फिलर्स |
सिलिकॉन डाइऑक्साइड (SiO₂) |
|
तापमान |
-180°C से +200°C |
|
प्रमुख विशेषताऐं |
उत्कृष्ट रेंगना प्रतिरोध, उच्च यांत्रिक शक्ति, अच्छा बोल्ट टॉर्क प्रतिधारण, कम पारगम्यता |
|
के लिए सर्वोत्तम |
मजबूत एसिड (एचएफ को छोड़कर), सॉल्वैंट्स, हाइड्रोकार्बन, क्लोरीन सेवा, रासायनिक प्रसंस्करण |
|
परिसीमन |
एचएफ या मजबूत क्षार के साथ संगत नहीं है |
|
रंग |
हलके पीले रंग का, नारंगी |
|
पैरामीटर |
विवरण |
|
फिलर्स |
बेरियम सल्फेट (BaSO₄) |
|
तापमान |
-180°C से +200°C |
|
घनत्व |
2.9-3.0 ग्राम/सेमी³ - भरे हुए ग्रेडों में उच्चतम |
|
प्रमुख विशेषताऐं |
उच्चतम घनत्व, उत्कृष्ट रेंगना प्रतिरोध, बेहतर कास्टिक प्रतिरोध, उच्च यांत्रिक शक्ति |
|
के लिए सर्वोत्तम |
मजबूत कास्टिक (NaOH, KOH), क्लोरीन सेवा, हाइड्रोफ्लोरिक एसिड (HF), आक्रामक रसायन |
|
परिसीमन |
पिघली हुई क्षार धातुओं या फ्लोरीन गैस के लिए नहीं |
|
रंग |
सफ़ेद, भूरा |
|

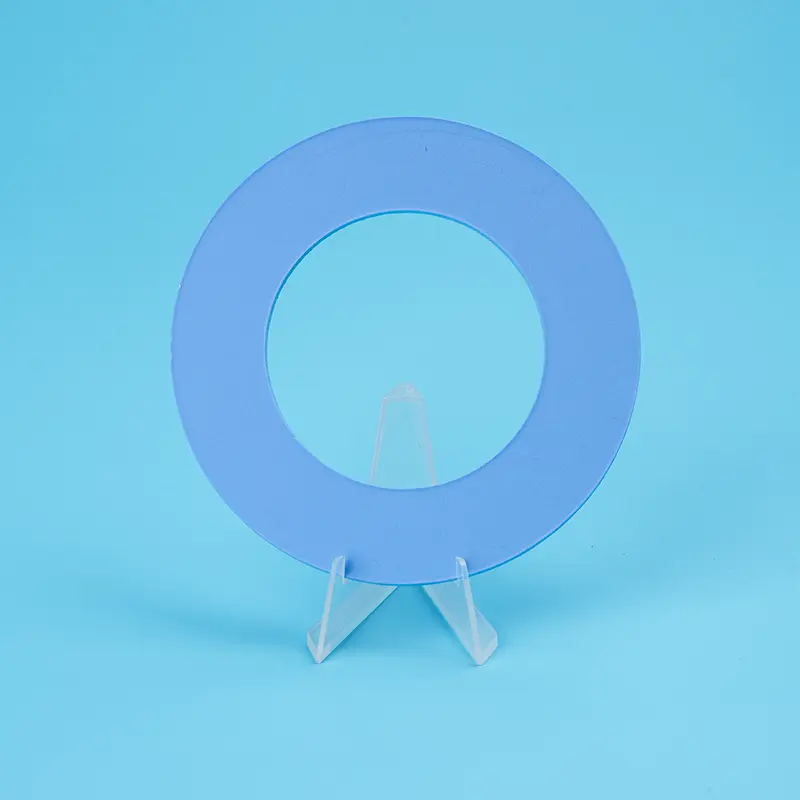

पैरामीटर |
विवरण |
|
फिलर्स |
खोखले कांच के माइक्रोस्फेयर |
|
तापमान |
-180°C से +200°C |
|
वसूली |
≥32% (कुछ ग्रेड में 55.8% तक) |
|
प्रमुख विशेषताऐं |
कम घनत्व, उत्कृष्ट संपीड़ितता और अनुरूपता, नाजुक फ्लैंग्स, कम टॉर्क सीलिंग की रक्षा करता है |
|
के लिए सर्वोत्तम |
ग्लास-लाइन वाले फ्लैंज, नाजुक फ्लैंज, कम टॉर्क सीलिंग, कास्टिक, मजबूत एसिड |
|
परिसीमन |
एचएफ के साथ संगत नहीं |
|
रंग |
नीला सफेद |
|
पैरामीटर |
विवरण |
|
सामग्री |
सूक्ष्म-छिद्रपूर्ण संरचना के साथ 100% विस्तारित PTFE |
|
तापमान |
-196°C से +200°C |
|
दबाव |
~38% |
|
वसूली |
~14% |
|
प्रमुख विशेषताऐं |
खुरदरी सतहों के लिए उत्कृष्ट अनुरूपता, कोई ठंडा प्रवाह नहीं, कम टॉर्क सीलिंग, एफडीए के अनुरूप |
|
के लिए सर्वोत्तम |
क्षतिग्रस्त या अनियमित फ्लैंज, ग्लास-लाइन वाले फ्लैंज, कम टॉर्क अनुप्रयोग, भोजन/फार्मा |
|
परिसीमन |
भरे हुए ग्रेड की तुलना में कम दबाव रेटिंग |
|
रंग |
सफ़ेद |
|
प्रकार |
निर्माण |
के लिए सर्वोत्तम |
दबाव |
|
वी-प्रकार (स्लिट) |
बाहरी किनारे से भीतरी बोर तक पीटीएफई जैकेट स्लिट, नरम भराव डाला गया |
निम्न दबाव, सामान्य रसायन, DN15-DN500 |
4.0 एमपीए तक |
|
एल-प्रकार (मशीनीकृत) |
चौकोर क्रॉस-सेक्शन, मशीनीकृत, कोई भट्ठा नहीं |
मध्यम-उच्च दबाव, गंभीर सेवा |
5.0 एमपीए तक |
|
यू-टाइप (फोल्डिंग) |
PTFE टेप मुड़ा हुआ और हीट-सील्ड, बड़ा व्यास |
बड़े व्यास वाले फ्लैंज (DN350+), उच्च विश्वसनीयता |
उच्चतम |
भराव विकल्प: लचीला ग्रेफाइट, संपीड़ित एस्बेस्टस-मुक्त (सीएएफ) फाइबर, रबर (ईपीडीएम, विटॉन), ग्लास फाइबर
|
विशेषता |
वर्जिन पीटीएफई |
कांच से भरे |
सिलिका-भरा हुआ |
बेरियम सल्फ़ेट |
ईपीटीएफई |
|
रासायनिक प्रतिरोध |
★★★★★ पीएच 0-14 |
★★★★☆ एचएफ/क्षार के लिए नहीं |
★★★★☆ एचएफ/क्षार के लिए नहीं |
★★★★☆ पिघली हुई धातुओं के लिए नहीं |
★★★★★ पीएच 0-14 |
|
रेंगना प्रतिरोध |
★★☆☆☆ |
★★★★☆ |
★★★★★ |
★★★★★ |
★★★★☆ |
|
प्रतिरोध पहन |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
★★★★☆ |
★★★☆☆ |
|
अनुरूपता |
★★☆☆☆ |
★★☆☆☆ |
★★★☆☆ |
★★★☆☆ |
★★★★★ |
|
एफडीए अनुरूप |
✅ हाँ |
❌ नहीं |
❌ नहीं |
✅ हाँ |
✅ हाँ |
|
लागत (प्रारंभिक) |
$ |
$$ |
$$ |
$$$ |
$$$ |
|
मांगलिक सेवा में सेवा जीवन |
6-12 महीने |
3-5 वर्ष |
3-5 वर्ष |
3-5 वर्ष |
2-3 साल |
|
के लिए सर्वोत्तम |
शुद्धता, स्वच्छ रसायन |
अपघर्षक, उच्च दबाव |
अम्ल, विलायक, क्लोरीन |
कास्टिक्स, एचएफ |
क्षतिग्रस्त फ्लैंज, कम टॉर्क |
|
यदि आपकी सेवा है... |
चुनना... |
क्यों |
लागत पर लाभ |
|
स्वच्छ रसायन, खाद्य/फार्मा, एफडीए अनुपालन |
वर्जिन पीटीएफई |
सार्वभौमिक रासायनिक प्रतिरोध, एफडीए के अनुरूप |
स्वच्छ सेवा के लिए सबसे कम लागत |
|
अपघर्षक मीडिया, घोल, उच्च दबाव |
ग्लास से भरा पीटीएफई |
अपघर्षक में 3-5x लंबा जीवन |
कम प्रतिस्थापन |
|
प्रबल अम्ल, विलायक, क्लोरीन, क्रायोजेनिक |
सिलिका-भरा पीटीएफई |
उत्कृष्ट रेंगना प्रतिरोध + रासायनिक अनुकूलता |
लंबी सील जीवन, कम री-टॉर्किंग |
|
मजबूत कास्टिक, एचएफ सेवा, उच्च भार |
बेरियम सल्फेट-भरा पीटीएफई |
उच्चतम घनत्व, सर्वोत्तम कास्टिक और एचएफ प्रतिरोध |
बेहतर रासायनिक प्रतिरोध |
|
क्षतिग्रस्त फ्लैंज, ग्लास-लाइन वाले फ्लैंज, कम टॉर्क |
ईपीटीएफई |
अनियमितताओं के अनुरूप, नाजुक फ्लैंग्स की रक्षा करता है |
महंगे उपकरणों की सुरक्षा करता है |
|
कम दबाव, लागत-सचेत, असमान फ़्लैंज |
पीटीएफई लिफाफा गैसकेट |
किफायती, अच्छा रासायनिक प्रतिरोध |
ठोस पीटीएफई से 30-50% कम |
|
उद्योग |
आवेदन |
अनुशंसित ग्रेड |
|
रासायनिक प्रसंस्करण |
पाइप फ्लैंज, पंप, वाल्व, रिएक्टर - एसिड, सॉल्वैंट्स, कास्टिक, क्लोरीन |
वर्जिन, सिलिका-भरा, बेरियम सल्फेट-भरा हुआ |
|
फार्मास्युटिकल |
बाँझ प्रसंस्करण, एपीआई विनिर्माण, बायोरिएक्टर - एफडीए अनुपालन |
वर्जिन पीटीएफई (एफडीए ग्रेड) |
|
खाद्य और पेय |
स्वच्छता कनेक्शन, भरने के उपकरण - एफडीए अनुपालन |
एफडीए-ग्रेड वर्जिन या ईपीटीएफई |
|
पेट्रो |
पाइपलाइन फ्लैंज, वाल्व कनेक्शन - हाइड्रोकार्बन, एच₂एस |
सिलिका से भरा हुआ, ग्लास से भरा हुआ |
|
कांच-युक्त उपकरण |
ग्लास-लाइन वाले रिएक्टर, जहाज - नाजुक फ्लैंज |
ईपीटीएफई, ग्लास माइक्रोस्फीयर से भरा हुआ |
|
सेमीकंडक्टर |
उच्च शुद्धता वाला रासायनिक वितरण |
वर्जिन पीटीएफई (उच्च शुद्धता) |
|
पल्प पेपर |
डाइजेस्टर फ्लैंज, स्टॉक पंप |
ग्लास से भरे |
पीटीएफई पीएच 0-14, एसिड, क्षार, सॉल्वैंट्स, हाइड्रोकार्बन, क्लोरीन और अन्य लगभग सभी रसायनों का प्रतिरोध करता है।
-180°C से +200°C तक निरंतर सेवा, क्रायोजेनिक से उच्च तापमान सेवा के लिए एक सामग्री।
घर्षण का गुणांक 0.05-0.20 जितना कम, स्व-चिकनाई, फ्लैंज पर घिसाव को कम करता है।
वर्जिन पीटीएफई और चुनिंदा ग्रेड खाद्य और फार्मास्युटिकल अनुप्रयोगों के लिए एफडीए 21 सीएफआर 177.1550 आवश्यकताओं को पूरा करते हैं।
सतह मीडिया के आसंजन और निर्माण को रोकती है, आसान सफाई करती है, संदूषण के जोखिम को कम करती है।
उचित रूप से चयनित PTFE गास्केट वर्षों तक विश्वसनीय सीलिंग प्रदान करते हैं, रखरखाव आवृत्ति और डाउनटाइम को कम करते हैं।
उत्तर: वर्जिन पीटीएफई सार्वभौमिक रासायनिक प्रतिरोध (पीएच 0-14), सबसे कम घर्षण और एफडीए अनुपालन प्रदान करता है, जो स्वच्छ रसायनों, भोजन/फार्मा और उच्च शुद्धता अनुप्रयोगों के लिए सर्वोत्तम है।
भरा हुआ पीटीएफई (ग्लास, सिलिका, बेरियम सल्फेट, कार्बन) यांत्रिक शक्ति, रेंगना प्रतिरोध और पहनने के प्रतिरोध को जोड़ता है, जो उच्च दबाव, अपघर्षक मीडिया और मांग वाली सेवाओं के लिए सर्वोत्तम है।
वर्जिन पीटीएफई की शुरुआती लागत कम हो सकती है, लेकिन अगर यह हर 6 महीने में विफल हो जाती है, तो एक भरा हुआ पीटीएफई गैस्केट जो 3-5 साल तक चलता है, आपको 6-10 प्रतिस्थापन + डाउनटाइम + श्रम बचाता है।
त्वरित नियम:
स्वच्छ सेवा, एफडीए → वर्जिन।
अपघर्षक, उच्च दबाव, मांग → भरा हुआ।
ए: सॉलिड पीटीएफई गैसकेट एक टुकड़ा शुद्ध या भरा हुआ पीटीएफई गैसकेट है, जो उच्च दबाव सेवा, अधिकतम रासायनिक शुद्धता और बिना भराव की आवश्यकता वाले अनुप्रयोगों के लिए सर्वोत्तम है।
पीटीएफई लिफाफा गैसकेटइसमें एक पीटीएफई जैकेट होता है जो एक संपीड़ित फिलर कोर को घेरता है, जो निम्न-से-मध्यम दबाव सेवा, ग्लास-लाइन वाले फ्लैंज, असमान फ्लैंज और अनुरूपता की आवश्यकता वाले अनुप्रयोगों के लिए सर्वोत्तम है।
त्वरित नियम:
उच्च दबाव, रासायनिक शुद्धता → ठोस PTFE।
निम्न-मध्यम दबाव, अनुरूपता, लचीलापन → लिफाफा गैसकेट।
लागत: लिफाफा गैस्केट की कीमत समान आकार के ठोस पीटीएफई से 30-50% कम है।
ए:तापमान: -180°C से +200°C.
दबाव: 10.0 एमपीए तक ठोस, 2.5-5.0 एमपीए तक लिफाफा।
रासायनिक: पीएच 0-14, पिघली हुई क्षार धातुओं या मौलिक फ्लोरीन के साथ संगत नहीं।
भराव के अनुसार रासायनिक सीमाएँ भिन्न होती हैं:
ग्लास-भरा/सिलिका-भरा: एचएफ या मजबूत क्षार के लिए नहीं
बेरियम सल्फेट से भरा: पिघली हुई क्षार धातुओं के लिए नहीं।
तीन सामान्य गलतियाँ:
(1) अपने मीडिया के लिए गलत ग्रेड का उपयोग करना: चयन से पहले रासायनिक अनुकूलता सत्यापित करें।
(2) अधिक कसना: पीटीएफई नरम है; अत्यधिक संपीड़न के कारण ठंडा प्रवाह और रिसाव होता है। टॉर्क रिंच का प्रयोग करें।
(3) अनुशंसित दबाव से ऊपर लिफाफा गास्केट का उपयोग करना: 2.5 एमपीए से ऊपर, लिफाफा ख़राब हो सकता है या विफल हो सकता है। उच्च दबाव के लिए ठोस पीटीएफई का प्रयोग करें।
