यदि आप पीटीएफई और विशेष पैकिंग के विश्वसनीय निर्माता की तलाश में हैं, तो विचार करेंताइफ़नोचीन से. हमारे पास आईएसओ 9001 और आईएसओ 14001 प्रमाणन हैं, और हमारे उत्पाद सीई और एफडीए जैसे अंतरराष्ट्रीय मानकों को पूरा करते हैं। हम आपके विशिष्ट उपकरण, मीडिया और उद्योग की आवश्यकताओं के आधार पर उपयुक्त समाधानों की सिफारिश करते हुए OEM अनुकूलन और पेशेवर तकनीकी सेवाएं प्रदान करते हैं।
ग्लैंड पैकिंग एक ब्रेडेड सीलिंग सामग्री है जिसे गतिशील सीलिंग प्राप्त करने के लिए पंप, वाल्व और मिक्सर के स्टफिंग बॉक्स में स्थापित किया जाता है। जब ग्रंथि नट को कड़ा किया जाता है, तो पैकिंग शाफ्ट और आवास दोनों के खिलाफ रेडियल रूप से फैलती है, जिससे एक सील बन जाती है जिसे समय के साथ समायोजित किया जा सकता है। जैसे ही पैकिंग घिसती है, सीलिंग बल को बहाल करने के लिए ग्रंथि नट को फिर से कड़ा किया जा सकता है।
वे जिस समस्या का समाधान करते हैं:चलती शाफ्ट पर ओ-रिंग और स्टैटिक सील विफल हो जाते हैं। रसायनों में रबर का क्षरण होता है। पीटीएफई पैकिंग नरम है लेकिन इसमें घर्षण प्रतिरोध की कमी है। विभिन्न अनुप्रयोगों के लिए अलग-अलग सामग्रियों की आवश्यकता होती है, एक पैकिंग सभी के लिए उपयुक्त नहीं होती। गलत पैकिंग चुनने का मतलब है बार-बार प्रतिस्थापन, उत्पादन में रुकावट और महंगा रखरखाव।
इसके लिए उपयुक्त:स्वच्छ रसायन, एसिड, सॉल्वैंट्स, भोजन/फार्मा, पानी, कम दबाव वाली भाप।
प्रमुख विशेषताऐं: सबसे कम घर्षण, रासायनिक रूप से निष्क्रिय, स्व-चिकनाई, गैर-दूषित।
सीमा:नरम, खराब घर्षण प्रतिरोध, घोल या गंदे तरल पदार्थ के लिए नहीं।

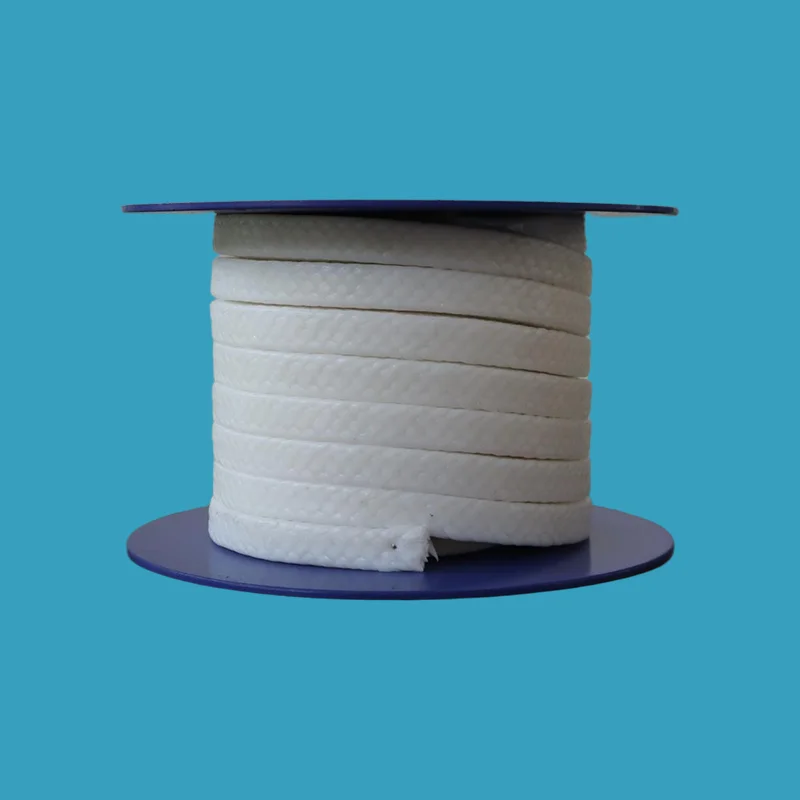

उपलब्ध ग्रेड: एफडीए अनुपालन के लिए वर्जिन पीटीएफई (तेल मुक्त); गतिशील पंपों के लिए सिलिकॉन/ग्रेफाइट के साथ पीटीएफई; बेहतर अनुरूपता के लिए विस्तारित PTFE (ePTFE)।

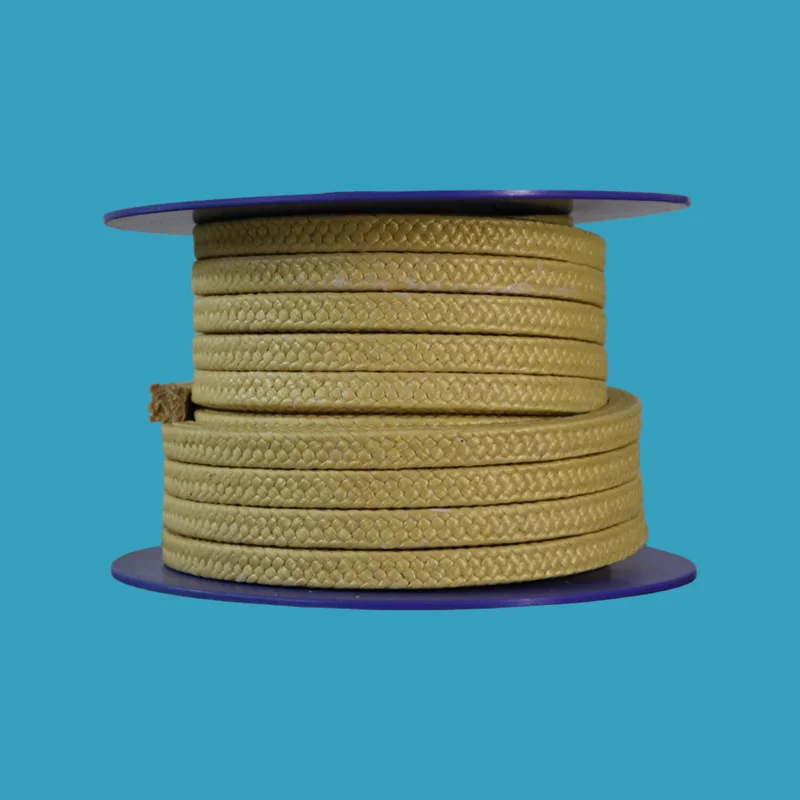

इसके लिए उपयुक्त:घोल, रेत, गंदे तरल पदार्थ, अपघर्षक मीडिया, खनन, लुगदी और कागज।
प्रमुख विशेषताऐं:उच्च तन्यता ताकत (1/5 वजन पर 3x स्टील तार), घर्षण प्रतिरोध, प्रभाव प्रतिरोध।
सीमा:मजबूत ऑक्सीडाइज़र के लिए नहीं, नरम शाफ्ट को नुकसान पहुंचा सकता है (शाफ्ट कठोरता ≥45 एचआरसी का उपयोग करें)।
निर्माण:कम घर्षण के लिए पीटीएफई सतहों के साथ शुद्ध आर्मीड यार्न या आर्मीड कोने।

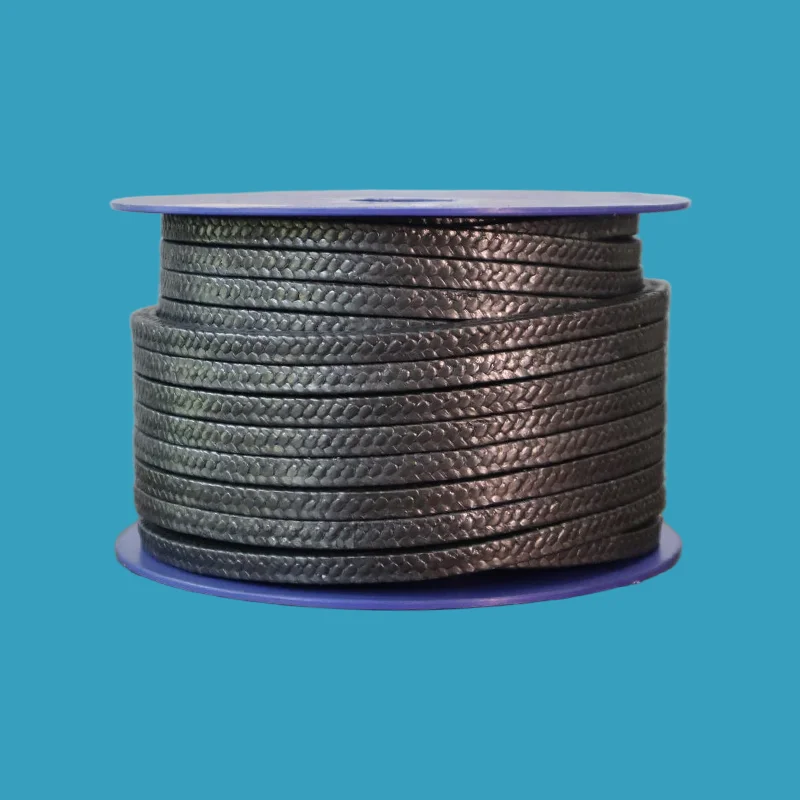

इसके लिए उपयुक्त:उच्च तापमान, उच्च गति, गर्मी अपव्यय, गर्म तेल, रसायन।
प्रमुख विशेषताऐं:उत्कृष्ट तापीय चालकता, उच्च तन्यता ताकत, रेंगना प्रतिरोध, स्व-चिकनाई।
सीमा:उच्च तापमान (नाइट्रिक एसिड, क्लोरीन) पर मजबूत ऑक्सीडाइज़र के लिए नहीं।
निर्माण:पीटीएफई फैलाव या ग्रेफाइट संसेचन के साथ कार्बन फाइबर यार्न।
इसके लिए उपयुक्त:उच्च तापमान भाप, गर्मी हस्तांतरण तरल पदार्थ, अत्यधिक गर्मी अनुप्रयोग।
प्रमुख विशेषताऐं:उत्कृष्ट तापीय चालकता, स्व-चिकनाई, उच्च तापमान प्रतिरोध, कम घर्षण।
सीमा:मजबूत ऑक्सीडाइज़र के लिए नहीं, एसिड में ऑक्सीकरण हो सकता है।
सुदृढीकरण विकल्प:कार्बन फाइबर, ग्लास फाइबर, 304/316 एसएस तार, इनकोनल तार।
इसके लिए उपयुक्त:भोजन, दवा, लुगदी और कागज, उच्च गति से घूमने वाले उपकरण।
प्रमुख विशेषताऐं:स्वच्छ, गैर-दूषित, काटने और स्थापित करने में आसान, दोहरा स्नेहन।
निर्माण:चौकोर इंटरलॉक ब्रेडिंग के साथ उच्च-मापांक फाइबर।
|
विशेषता |
पीटीएफई पैकिंग |
अरामिड/पीटीएफई |
कार्बन फाइबर |
सीसा |
सिंथेटिक फाइबर |
|
तापमान |
-180 से +200°C |
-180 से +200°C |
-180 से +200°C+ |
+650°C तक |
-180 से +200°C |
|
रासायनिक प्रतिरोध |
★★★★★ पीएच 0-14 |
★★★★☆ पीएच 1-13 |
★★★★☆ |
★★★★☆ |
★★★★☆ |
|
घर्षण प्रतिरोध |
★☆☆☆☆ |
★★★★★ |
★★★★☆ |
★★★☆☆ |
★★★★☆ |
|
टकराव |
★★★★★ सबसे कम |
★★★★☆ |
★★★★☆ |
★★★★☆ |
★★★★☆ |
|
एफडीए अनुरूप |
✅ हाँ |
❌ नहीं |
❌ नहीं |
❌ नहीं |
✅ हाँ |
|
के लिए सर्वोत्तम |
स्वच्छ रसायन, भोजन/फार्मा |
घोल, अपघर्षक |
तेज़ गर्मी, तेज़ गति |
अत्यधिक गर्मी, भाप |
भोजन, फार्मा, लुगदी |
|
यदि आपकी सेवा है... |
चुनना... |
क्यों |
|
स्वच्छ रसायन, एसिड, सॉल्वैंट्स, भोजन/फार्मा |
पीटीएफई पैकिंग |
सबसे कम घर्षण, सार्वभौमिक रासायनिक प्रतिरोध |
|
घोल, रेत, गंदे तरल पदार्थ, अपघर्षक |
अरामिड/पीटीएफई |
सबसे कठिन, अपघर्षक में पीटीएफई से 5-10 गुना अधिक लंबा |
|
उच्च तापमान (+260°C से +350°C+) |
कार्बन फाइबर |
जहां पीटीएफई विफल हो जाए वहां गर्मी को संभालता है |
|
अत्यधिक गर्मी (+350°C से +650°C), भाप |
सीसा |
उच्चतम तापमान को संभालता है |
|
भोजन, दवा, उच्च गति वाले उपकरण |
सिंथेटिक फाइबर |
एफडीए अनुरूप, स्वच्छ, गैर-दूषित |
|
निश्चित नहीं? हमें अपना मीडिया, तापमान, दबाव भेजें |
हम अनुशंसा करते हैं |
निःशुल्क तकनीकी परामर्श |
|
उद्योग |
आवेदन |
अनुशंसित प्रकार |
|
रासायनिक प्रसंस्करण |
पंप, वाल्व, मिक्सर - एसिड, सॉल्वैंट्स, कास्टिक |
पीटीएफई, अरामिड/पीटीएफई, कार्बन फाइबर |
|
फार्मास्युटिकल |
बाँझ प्रसंस्करण, एपीआई विनिर्माण - एफडीए अनुपालन |
पीटीएफई (तेल मुक्त), सिंथेटिक फाइबर |
|
खाद्य और पेय |
सेनेटरी पंप, वाल्व - एफडीए अनुपालन |
पीटीएफई (तेल मुक्त, एफडीए ग्रेड), सिंथेटिक फाइबर |
|
तेल एवं गैस |
मड पंप, वेलहेड वाल्व - उच्च दबाव, एच₂एस |
अरामिड/पीटीएफई, कार्बन फाइबर |
|
पल्प पेपर |
स्टॉक पंप, डाइजेस्टर - अपघर्षक घोल |
अरैमिड/पीटीएफई, सिंथेटिक फाइबर |
|
खनन |
गारा पंप - रेत, अयस्क कण |
अरामिड/पीटीएफई |
|
विद्युत उत्पादन |
बॉयलर फ़ीड पंप, भाप सिस्टम |
ग्रेफाइट, कार्बन फाइबर |
|
जल एवं अपशिष्ट जल |
सीवेज पंप, ग्रिट हैंडलिंग |
अरामिड/पीटीएफई |
केन्द्रापसारक पम्प
प्रत्यावर्ती पंप
मिक्सर और आंदोलनकारी
वाल्व तने
कंप्रेसर
रिएक्टर सील
पीटीएफई पैकिंग पीएच 0-14, एसिड, क्षार, सॉल्वैंट्स और अन्य लगभग सभी रसायनों का प्रतिरोध करती है। स्वच्छ रसायन और एफडीए-विनियमित सेवाओं के लिए आदर्श।
अरामिड/पीटीएफई पैकिंगबेहद सख्त होते हैं, जहां पीटीएफई पैकिंग टूट जाती है, वहां जीवित रहते हैं। वे अपघर्षक सेवाओं में पीटीएफई की तुलना में 5-10 गुना अधिक समय तक चलने वाले घोल, रेत, क्रिस्टल और गंदे तरल पदार्थों को संभालते हैं।
ग्रेफाइट पैकिंग +650°C तक संभालती है, जो अत्यधिक गर्मी और भाप के लिए आदर्श है। कार्बन फाइबर पैकिंग घर्षण गर्मी को खत्म करने के लिए उत्कृष्ट तापीय चालकता प्रदान करती है।
ओ-रिंग्स के विपरीत, ग्लैंड पैकिंग को पहनने पर दोबारा कड़ा किया जा सकता है, जिससे सेवा जीवन बढ़ाया जा सकता है और डाउनटाइम कम किया जा सकता है।

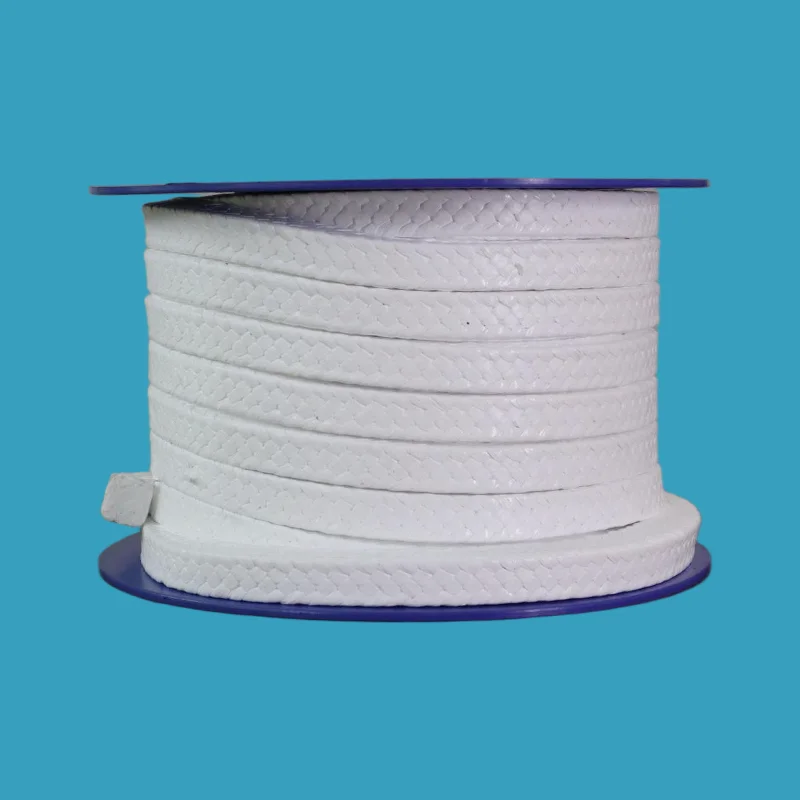

तेल मुक्त पीटीएफईऔर सिंथेटिक फाइबर पैकिंग खाद्य और फार्मास्युटिकल अनुप्रयोगों के लिए एफडीए 21 सीएफआर 177.1550 से मिलती है।
एक सामग्री सभी अनुप्रयोगों में फिट नहीं बैठती। अपने विशिष्ट मीडिया, तापमान, दबाव और गति के लिए सही पैकिंग चुनें।
उत्तर: पीटीएफई पैकिंग नरम, कम घर्षण वाली और रासायनिक रूप से निष्क्रिय है, यह स्वच्छ रसायनों, भोजन/फार्मा और साफ पानी के लिए उपयुक्त है। यह सबसे कम लागत वाला विकल्प है लेकिन इसमें शून्य घर्षण प्रतिरोध है, यह घोल या गंदे तरल पदार्थ में तेजी से खराब हो जाता है।
अरैमिड/पीटीएफई पैकिंग सख्त और घर्षण-प्रतिरोधी है, और घोल, रेत, गंदे तरल पदार्थ और घर्षण मीडिया के लिए उपयुक्त है। इसकी लागत 2-3 गुना अधिक है लेकिन अपघर्षक सेवा में 5-10 गुना अधिक समय तक चलता है।
त्वरित नियम:
स्वच्छ द्रव → पीटीएफई पैकिंग।
ठोस पदार्थों के साथ गंदा तरल पदार्थ → अरामिड/पीटीएफई पैकिंग।
अपने मीडिया से चुनें, आदत से नहीं। यदि आपको अधिक चयन मार्गदर्शन की आवश्यकता है, तो बेझिझक टैफ़नो से संपर्क करें।
उत्तर: ग्रेफाइट पैकिंग +650°C तक संभालती है: अत्यधिक गर्मी, भाप और उच्च तापमान वाले तरल पदार्थों के लिए सर्वोत्तम।
कार्बन फाइबर पैकिंग +350°C+ तक संभालती है: उच्च गति और गर्मी अपव्यय के लिए सबसे अच्छा जहां PTFE नरम हो जाएगा।
PTFE पैकिंग +200°C तक सीमित है: इससे ऊपर, PTFE नरम हो जाता है और बाहर निकल जाता है।
त्वरित नियम:
+350°C से ऊपर → ग्रेफ़ाइट।
+260°C से +350°C → कार्बन फाइबर।
+200°C से नीचे → PTFE (यदि रसायन हो) या अरामिड (यदि अपघर्षक हो)।
चुनने में सहायता चाहिए? हमें अपना तापमान, मीडिया और पंप डेटा भेजें, हम एक उत्तर में सही पैकिंग की अनुशंसा करते हैं।
उत्तर: दो सामान्य गलतियाँ:
(1) ग्रंथि का अधिक कसना :अत्यधिक संपीड़न पैकिंग को नुकसान पहुंचाता है, घर्षण गर्मी बढ़ाता है, और शाफ्ट घिसाव को तेज करता है। टॉर्क रिंच का उपयोग करें और हमारे इंस्टॉलेशन विनिर्देशों का पालन करें।
(2) आवेदन के लिए गलत पैकिंग का उपयोग करना: अपघर्षक सेवा में पीटीएफई पैकिंग हफ्तों में खराब हो जाती है; स्वच्छ रासायनिक सेवा में एरामिड/पीटीएफई पैकिंग की लागत बिना किसी लाभ के अधिक होती है। कृपया अपने मीडिया, तापमान, दबाव और गति के अनुसार चुनें।
