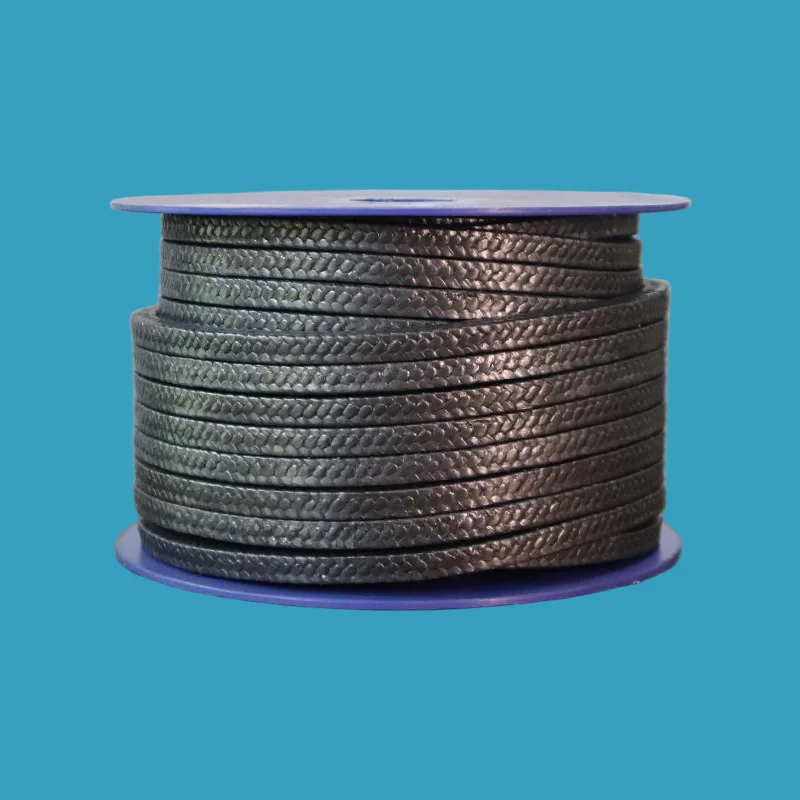

कार्बन फाइबर ब्रेडेड पैकिंग

ताइफ़नो कार्बन फाइबर ब्रेडेड पैकिंग का एक पेशेवर और विश्वसनीय निर्माता है। यह उच्च-प्रदर्शन उत्पाद -240°C से +350°C की तापमान सीमा और 200 बार तक दबाव क्षमताओं के साथ, परिचालन स्थितियों की मांग के लिए डिज़ाइन किया गया है; यह पीएच 0-14 रेंज (मजबूत ऑक्सीकरण एजेंटों के अपवाद के साथ) में रासायनिक मीडिया की एक विस्तृत श्रृंखला के लिए प्रतिरोधी है।

कार्बन फाइबर पैकिंग क्या है?

कार्बन फाइबर ब्रेडेड पैकिंग को उच्च शक्ति वाले कार्बन यार्न (पॉलीएक्रिलोनिट्राइल-आधारित, 90% से अधिक कार्बन सामग्री) से बुना जाता है और पीटीएफई फैलाव और ग्रेफाइट स्नेहक के साथ संसेचित किया जाता है।

कार्बन फाइबर असाधारण तन्य शक्ति, तापीय चालकता और आयामी स्थिरता प्रदान करते हैं। पीटीएफई/ग्रेफाइट संसेचन घर्षण को कम करता है, शाफ्ट स्कोरिंग को रोकता है, और रासायनिक प्रतिरोध जोड़ता है।

यह काम किस प्रकार करता है:

कार्बन फाइबर: शक्ति, तापीय चालकता (घर्षण गर्मी को नष्ट करता है), और उच्च तापमान पर रासायनिक स्थिरता प्रदान करते हैं

पीटीएफई/ग्रेफाइट संसेचन: घर्षण को कम करता है, शाफ्ट स्कोरिंग को रोकता है, और रासायनिक प्रतिरोध को बढ़ाता है

इंटरलॉक ब्रैड: लचीलापन, समान शाफ्ट संपर्क और दबाव में विश्वसनीय सीलिंग प्रदान करता है

कार्बन फाइबर पैकिंग क्यों चुनें?

मध्य मैदान: जहां अन्य असफल होते हैं

तुलना एवं चयन मार्गदर्शिका

कार्बन फाइबर बनाम पीटीएफई बनाम ग्रेफाइट बनाम एरामिड/पीटीएफई

त्वरित चयन मार्गदर्शिका

प्राथमिक अनुप्रयोग

वास्तविक दुनिया के अनुप्रयोग

केस स्टडी 1: रिफाइनरी हॉट ऑयल पंप - 3 गुना लंबा जीवन

ग्राहक: 280 डिग्री सेल्सियस पर गर्म तेल संभालने वाली बड़ी रिफाइनिंग कंपनी

चुनौती: पीटीएफई पैकिंग हर 4-6 महीने में बदली जा रही थी। ऑपरेटिंग तापमान 280°C था - PTFE की निरंतर सेवा सीमा से ऊपर। पैकिंग नरम हो रही थी और बाहर निकल रही थी, जिससे रिसाव हो रहा था और बार-बार बंद हो रहा था।

समाधान: पीटीएफई/ग्रेफाइट संसेचन के साथ स्थापित कार्बन फाइबर पैकिंग। उच्च तापीय चालकता ने घर्षणात्मक ऊष्मा को नष्ट कर दिया। कार्बन फाइबर ने 280°C पर ताकत बरकरार रखी।

नतीजा: पैकिंग 18 महीने से 3 गुना अधिक चली। शून्य रिसाव. रखरखाव अंतराल महीनों से वर्षों तक बढ़ाया गया।

वार्षिक लागत बचत: $12,000 प्रति पंप।

केस स्टडी 2: रासायनिक संयंत्र - पीएच 0-14 अनुकूलता

ग्राहक: रासायनिक संयंत्र पूर्ण पीएच रेंज में कई रसायनों को पंप करता है

चुनौती: एक दिन एसिड, अगले दिन कास्टिक। पीटीएफई पैकिंग रासायनिक रूप से काम करती थी लेकिन उच्च गति पर उत्पन्न गर्मी को संभाल नहीं पाती थी। ग्रेफाइट पैकिंग एसिड में ऑक्सीकृत होती है।

समाधान: pH 0-14 रासायनिक प्रतिरोध और उच्च तापीय चालकता के साथ कार्बन फाइबर पैकिंग। रसायन और गर्मी दोनों को संभाला।

परिणाम: सभी रासायनिक सेवाओं में पैकिंग विश्वसनीय ढंग से की गई। गर्मी अपव्यय ने शाफ्ट स्कोरिंग को समाप्त कर दिया। 12 महीनों में कोई प्रतिस्थापन नहीं.

नोट: वास्तविक मामले के परिणाम आवेदन की शर्तों के अनुसार भिन्न होते हैं। एप्लिकेशन-विशिष्ट अनुशंसाओं के लिए हमसे संपर्क करें।

तकनीकी निर्देश

कार्बन फाइबर पैकिंग गुण

उपलब्ध ग्रेड

गुणवत्ता आश्वासन

उच्च गुणवत्ता वाला कार्बन फ़ाइबर—प्रमुख निर्माताओं से प्रीमियम कार्बन यार्न

पीटीएफई/ग्रेफाइट संसेचन - लगातार स्नेहन और रासायनिक प्रतिरोध के लिए संपूर्ण उपचार

प्रिसिजन ब्रेडिंग—समान घनत्व और लचीलेपन के लिए इंटरलॉक ब्रेडेड निर्माण

पूर्ण पता लगाने की क्षमता - कच्चे माल से लेकर तैयार पैकिंग तक प्रत्येक बैच का पता लगाया जा सकता है

परीक्षण किया गया प्रदर्शन - तापमान, दबाव और गति रेटिंग उद्योग मानकों के अनुसार सत्यापित

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: कार्बन फाइबर ब्रेडेड पैकिंग का उपयोग कब करना चाहिए?

उत्तर: इसका उपयोग तब करें जब आपको ऐसी पैकिंग की आवश्यकता हो जो गर्मी, दबाव और रसायनों को एक साथ संभाल सके, बीच का मैदान जहां पीटीएफई विफल हो जाता है (+260 डिग्री सेल्सियस से ऊपर) और ग्रेफाइट ओवरकिल है (+350 डिग्री सेल्सियस से नीचे)।

इसका उपयोग कब करें: +260°C से +350°C, उच्च गति (25 मीटर/सेकेंड तक), उच्च दबाव, गर्म तेल, पीएच 0-14 रसायन।

इसका उपयोग कब नहीं करना चाहिए: उच्च तापमान (नाइट्रिक एसिड, क्लोरीन) पर मजबूत ऑक्सीडाइज़र, कार्बन ऑक्सीकरण करता है।

+200°C से नीचे स्वच्छ रसायन, PTFE सस्ता है।

+350°C से ऊपर अत्यधिक गर्मी, ग्रेफाइट बेहतर है।

खाद्य/फार्मा, पीटीएफई एफडीए-अनुपालक है, कार्बन नहीं।

प्रश्न: कार्बन फाइबर बनाम पीटीएफई बनाम ग्रेफाइट, कौन सा आपका पैसा बचाता है?

उत्तर: PTFE की लागत सबसे कम होती है लेकिन +200°C से ऊपर विफल हो जाती है। ग्रेफाइट की लागत सबसे अधिक होती है और यह +650°C को संभालता है, लेकिन यदि आपकी सेवा +350°C से कम है, तो आप उस क्षमता के लिए अधिक भुगतान कर रहे हैं जिसकी आपको आवश्यकता नहीं है।

कार्बन फाइबर सबसे अच्छा स्थान है: पीटीएफई की तुलना में उच्च अग्रिम, ग्रेफाइट की तुलना में कम, लेकिन कठिन मध्य सीमा को कवर करता है जहां पीटीएफई विफल रहता है और ग्रेफाइट अनावश्यक है।

त्वरित नियम:

+200°C से नीचे, स्वच्छ मीडिया → PTFE।

+260°C से +350°C, रसायन, उच्च गति → कार्बन फाइबर।

+350°C से ऊपर, भाप → ग्रेफाइट।

प्रश्न: सीमाएँ और सबसे आम गलतियाँ क्या हैं?

ए: तापमान: -240°C से +350°C.

दबाव: 30 बार तक (रोटरी), 200 बार तक (पारस्परिक/स्थैतिक)।

रफ़्तार: 25 मीटर/सेकेंड तक (रोटरी)।

रासायनिक: पीएच 0-14, उच्च तापमान पर मजबूत ऑक्सीडाइज़र (नाइट्रिक एसिड, क्लोरीन) को छोड़कर जो कार्बन पर हमला करते हैं।

तीन सामान्य गलतियाँ:

(1) मजबूत ऑक्सीडाइज़र में कार्बन फाइबर का उपयोग करना: कार्बन ऑक्सीकरण करता है। इसके बजाय पीटीएफई या ग्रेफाइट का प्रयोग करें।

(2) अति-कसना: अत्यधिक संपीड़न पैकिंग को नुकसान पहुंचाता है और घर्षण गर्मी को बढ़ाता है। टॉर्क रिंच का प्रयोग करें।

(3) शाफ्ट बहुत नरम: कार्बन फाइबर सख्त होता है; शाफ्ट की कठोरता ≥45 एचआरसी सुनिश्चित करें या शाफ्ट स्लीव का उपयोग करें।
