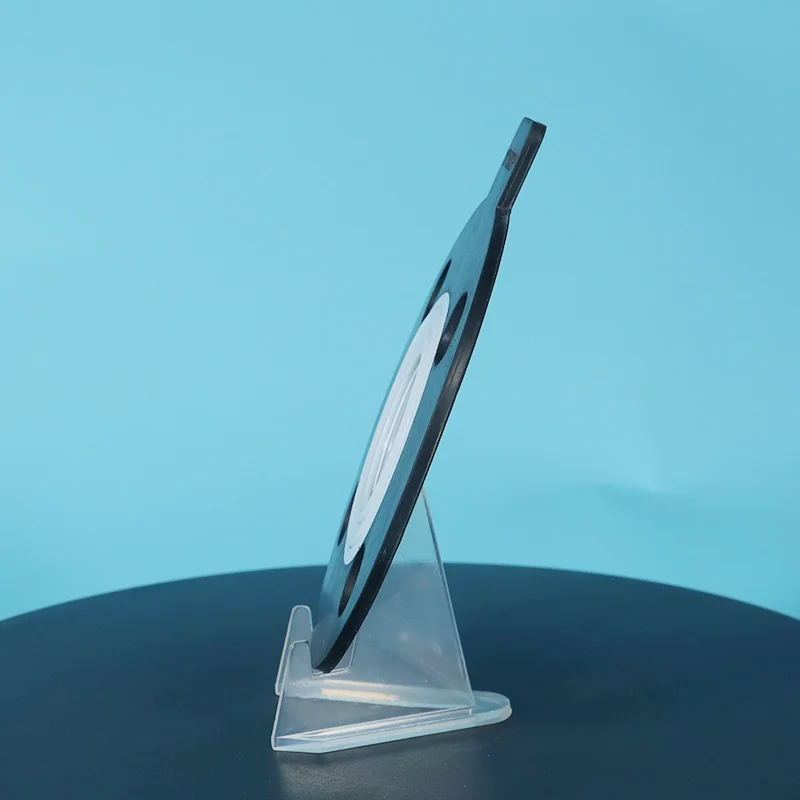

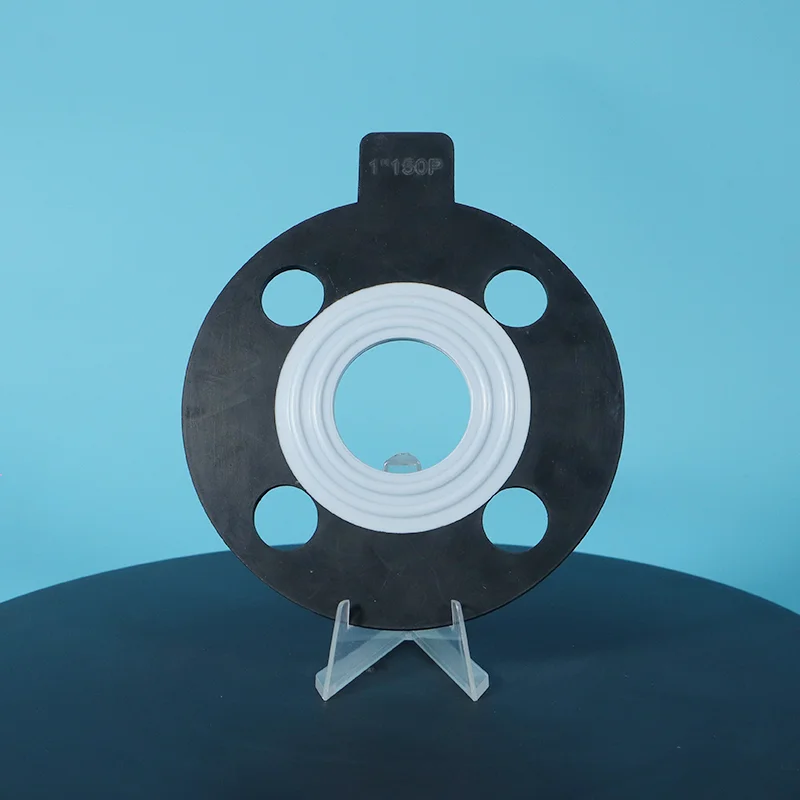

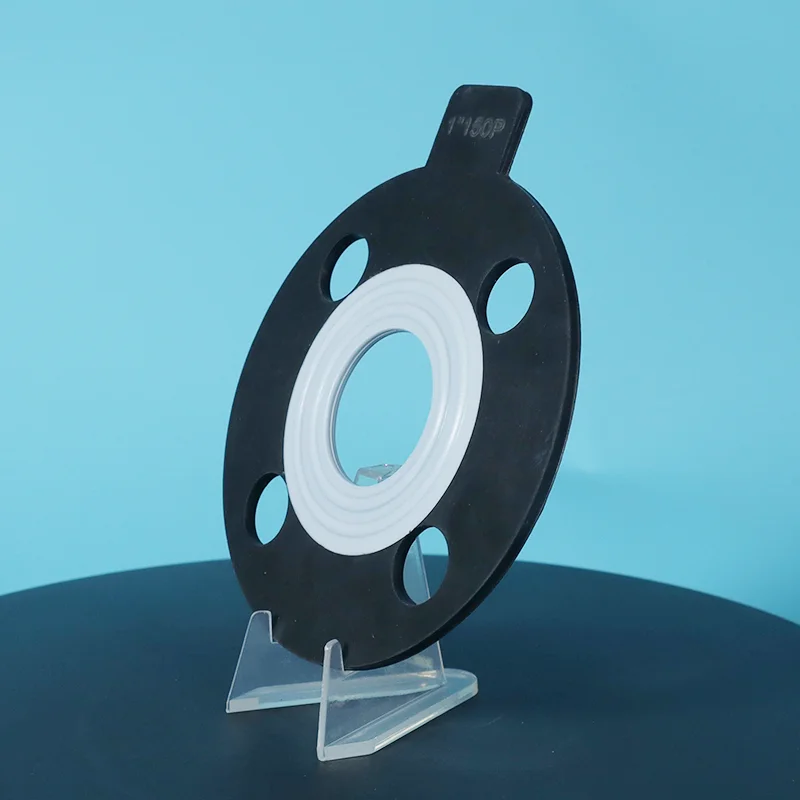

वॉटरमार्क लाइन के साथ पीटीएफई लिफाफा रबर गैसकेट

वॉटरमार्क लाइन के साथ पीटीएफई लिफाफा रबर गैस्केट एक रबर कोर है जो पूरी तरह से पीटीएफई में समाहित है, जिसमें सीलिंग चेहरे पर पानी की लहर (दाँतेदार) पैटर्न होता है। पीटीएफई कोटिंग सार्वभौमिक रासायनिक प्रतिरोध (पीएच 0-14) प्रदान करती है। पानी की तरंग सतह महत्वपूर्ण है, यह कम टॉर्क पर एक विश्वसनीय सील प्रदान करती है, ग्लास-लाइन और प्लास्टिक फ्लैंज पर फ्लैंज क्षति को रोकती है।

अपने फ़्लैंज का आकार, मीडिया और तापमान ताइफ़नो को भेजें, हम अनुकूलित समाधान और फ़ैक्टरी प्रत्यक्ष कीमतों की पेशकश कर सकते हैं।

वॉटरमार्क लाइन के साथ PTFE लिफाफा रबर गैसकेट क्या है?

पीटीएफई रबर-लेपित गैस्केट एक मिश्रित सीलिंग गैस्केट है जिसमें सीलिंग सतह पर पानी की लहर (दाँतेदार) पैटर्न के साथ पीटीएफई कोटिंग में पूरी तरह से घिरा रबर कोर होता है। यह डिज़ाइन रबर की संपीड़न क्षमता को पीटीएफई के रासायनिक प्रतिरोध और दाँतेदार सतह पैटर्न की सीलिंग पकड़ के साथ जोड़ता है।

संरचना:

रबर कोर: असमान फ्लैंग्स को संपीड़ितता, पुनर्प्राप्ति और अनुरूपता प्रदान करता है

PTFE कोटिंग: सार्वभौमिक रासायनिक प्रतिरोध (पीएच 0-14), नॉन-स्टिक सतह प्रदान करता है, और मीडिया संदूषण को रोकता है

जल लहर सतह: सीलिंग चेहरे पर दाँतेदार पैटर्न कम बोल्ट टोक़ के तहत एक विश्वसनीय सीलिंग पकड़ प्रदान करता है - फिसलने से रोकता है और बोल्ट लोड आवश्यकताओं को कम करता है

प्रमुख विशेषताएँ:

कम टॉर्क सीलिंग: पानी की तरंग सतह चिकनी पीटीएफई की तुलना में कम बोल्ट लोड के साथ निकला हुआ किनारा चेहरे को पकड़ती है, नाजुक फ्लैंज की रक्षा करती है

निकला हुआ किनारा-अनुकूल: मुलायम रबर कोर और पीटीएफई कोटिंग ग्लास-लाइन, प्लास्टिक और एफआरपी फ्लैंज की रक्षा करती है

रासायनिक प्रतिरोध: पीटीएफई कोटिंग पीएच 0-14 प्रतिरोध प्रदान करती है, रबर कोर को रासायनिक हमले से बचाती है

संपीड़न: रबर कोर निकला हुआ किनारा अनियमितताओं को भरता है और बोल्ट छूट की भरपाई करता है

तुलना एवं चयन मार्गदर्शिका

पीटीएफई रबर-लेपित बनाम विस्तारित पीटीएफई बनाम ठोस पीटीएफई बनाम लिफाफा गैस्केट

त्वरित चयन मार्गदर्शिका

उपलब्ध रबर कोर विकल्प

प्राथमिक अनुप्रयोग

तकनीकी निर्देश

पीटीएफई रबर-लेपित गैसकेट गुण

गुणवत्ता आश्वासन

100% वर्जिन पीटीएफई रेज़िन - लगातार गुणवत्ता, बैच दर बैच

प्रीमियम रबर कोर—पूर्ण ट्रैसेबिलिटी के साथ उच्च गुणवत्ता वाले इलास्टोमर्स

पूर्ण एनकैप्सुलेशन - पीटीएफई रबर कोर को पूरी तरह से कवर करता है - कोई खुला रबर नहीं

एफडीए-अनुपालक ग्रेड उपलब्ध हैं—ईपीडीएम और सिलिकॉन ग्रेड एफडीए आवश्यकताओं को पूरा करते हैं

पूर्ण पता लगाने की क्षमता—सामग्री प्रमाणपत्र अनुरोध पर उपलब्ध हैं

कस्टम आकार—मानक फ़्लैंज आकार और कस्टम आयामों में उपलब्ध है

लीड समय—मानक आकार 5-10 दिन; कस्टम आकार 10-15 दिन

केस स्टडी

झेजियांग में एक कीटनाशक विनिर्माण संयंत्र में, एक ग्लास-लाइन वाले रिएक्टर को -0.09 एमपीए वैक्यूम और 0.8 एमपीए नाइट्रोजन दबाव के बीच दैनिक दबाव चक्र के साथ रासायनिक प्रसंस्करण स्थितियों की मांग के अधीन किया गया था।

बार-बार वैक्यूम और सकारात्मक-दबाव में उतार-चढ़ाव के कारण, मूल गैसकेट अपर्याप्त पुनर्प्राप्ति और सीलिंग तनाव विश्राम से पीड़ित थे, जिसके परिणामस्वरूप लगातार सीलिंग विफलताएं और रिसाव के मुद्दे हुए जिससे निरंतर उत्पादन प्रभावित हुआ।

रासायनिक प्रतिरोध, संपीड़न पुनर्प्राप्ति और गतिशील सीलिंग प्रदर्शन की आवश्यकताओं को पूरा करने के लिए, दाँतेदार सीलिंग सतह के साथ रबर-कोर पीटीएफई एनकैप्सुलेटेड गास्केट को प्रतिस्थापन समाधान के रूप में स्थापित किया गया था। पीटीएफई बाहरी परत संक्षारक रसायनों के लिए उत्कृष्ट प्रतिरोध प्रदान करती है, जबकि रबर कोर बेहतर लोच और संपीड़न मुआवजा प्रदान करती है, जिससे गैस्केट को बार-बार वैक्यूम और दबाव परिवर्तन को समायोजित करने की अनुमति मिलती है।

प्रतिस्थापन के बाद, रिएक्टर ने रिसाव या सीलिंग विफलताओं के बिना 1 वर्ष से अधिक समय तक विश्वसनीय रूप से काम किया है, जिससे उपकरण स्थिरता और परिचालन विश्वसनीयता में काफी सुधार हुआ है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: वॉटरमार्क लाइन के साथ पीटीएफई लिफाफा रबर गैस्केट क्या है, और मुझे इसका उपयोग कब करना चाहिए?

उत्तर: एक पीटीएफई रबर-लेपित गैस्केट में एक रबर कोर होता है जो पूरी तरह से पीटीएफई कोटिंग में घिरा होता है, जिसमें सीलिंग चेहरे पर पानी की लहर (दाँतेदार) सतह पैटर्न होता है। रबर कोर संपीड़ितता और पुनर्प्राप्ति प्रदान करता है, असमान फ्लैंग्स के अनुरूप होता है और बोल्ट विश्राम की भरपाई करता है।

PTFE कोटिंग रासायनिक प्रतिरोध प्रदान करती है और मीडिया संदूषण को रोकती है। पानी की तरंग सतह कम बोल्ट टॉर्क के तहत एक विश्वसनीय सीलिंग पकड़ प्रदान करती है।

जब इसका प्रयोग करें: ग्लास-लाइन वाले फ्लैंज, प्लास्टिक फ्लैंज, एफआरपी फ्लैंज, कम टॉर्क सीलिंग की आवश्यकता, असमान या क्षतिग्रस्त फ्लैंज सतह, रासायनिक प्रतिरोध और संपीड़ितता दोनों की आवश्यकता वाले अनुप्रयोग।

इसका उपयोग कब नहीं करना चाहिए: +200 डिग्री सेल्सियस से ऊपर अत्यधिक तापमान (विस्तारित पीटीएफई या धातु जैकेट का उपयोग करें), ऐसे अनुप्रयोग जहां रबर कोर मीडिया के साथ संगत नहीं है (रासायनिक संगतता सत्यापित करें), या उच्च दबाव वाली सेवा के लिए अत्यधिक ब्लोआउट प्रतिरोध की आवश्यकता होती है।

प्रश्न: पीटीएफई रबर-लेपित बनाम विस्तारित पीटीएफई, मुझे ग्लास-लाइन वाले फ्लैंज के लिए किसे चुनना चाहिए?

उत्तर: दोनों ग्लास-लाइन वाले फ्लैंज के लिए उत्कृष्ट हैं, लेकिन वे अलग-अलग प्राथमिकताओं को पूरा करते हैं।

PTFE रबर-लेपित: रबर कोर अधिकतम संपीड़न और पुनर्प्राप्ति प्रदान करता है। जल तरंग सतह सबसे कम टॉर्क पर सीलिंग पकड़ प्रदान करती है। PTFE कोटिंग रासायनिक प्रतिरोध प्रदान करती है।

सबसे अच्छा तब: आपको अधिकतम फ़्लैंज सुरक्षा, न्यूनतम संभव टॉर्क की आवश्यकता होती है, और रबर कोर सामग्री आपके मीडिया के साथ संगत होती है।

विस्तारित PTFE (ePTFE): शुद्ध PTFE, कोई रबर कोर नहीं। निकला हुआ किनारा अनियमितताओं के अनुरूप है। उत्कृष्ट रासायनिक प्रतिरोध और तापमान सीमा।

सबसे अच्छा तब जब: आपका मीडिया किसी भी रबर कोर के साथ संगत नहीं है, आपको एफडीए/यूएसपी अनुपालन की आवश्यकता है, या आपको व्यापक रासायनिक अनुकूलता की आवश्यकता है।

त्वरित नियम:

न्यूनतम टॉर्क + रबर अनुकूलता → पीटीएफई रबर-लेपित।

रासायनिक अनुकूलता + एफडीए अनुपालन → ईपीटीएफई।

प्रश्न: सीमाएँ क्या हैं - और सबसे आम गलतियाँ क्या हैं?

ए: तापमान: -180°C से +200°C (रबर कोर पर निर्भर करता है)।

रासायनिक: पीएच 0-14, पीटीएफई कोटिंग सार्वभौमिक प्रतिरोध प्रदान करती है, लेकिन रबर कोर में रासायनिक सीमाएं होती हैं।

दबाव: मेटल कोर गैसकेट से कम, अत्यधिक उच्च दबाव के लिए नहीं।

तीन सामान्य गलतियाँ:

(1) मीडिया के लिए गलत रबर कोर का उपयोग करना: पीटीएफई कोटिंग रबर कोर की सुरक्षा करती है लेकिन यदि पीटीएफई क्षतिग्रस्त है, तो रबर कोर को मीडिया के साथ संगत होना चाहिए।

(2) अधिक कसना: रबर कोर नरम है; अत्यधिक संपीड़न PTFE कोटिंग को नुकसान पहुंचा सकता है; नियंत्रित स्थापना के साथ कम टॉर्क का उपयोग करें।

(3) तापमान सीमा से अधिक: रबर कोर तापमान सीमा पीटीएफई कोटिंग से कम है; समग्र गैसकेट सीमा रबर कोर द्वारा निर्धारित की जाती है, पीटीएफई द्वारा नहीं।
