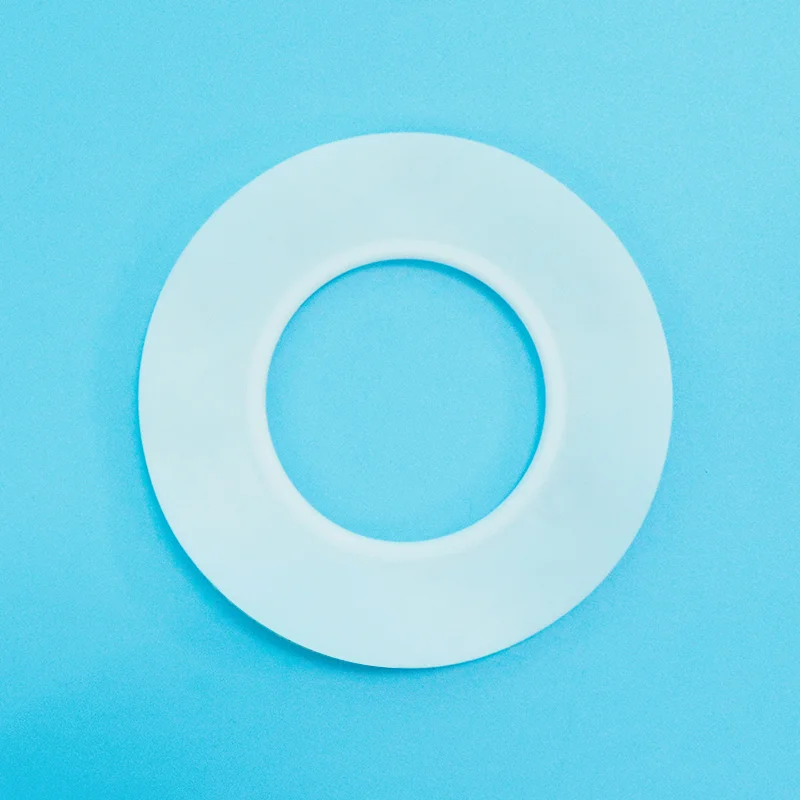

टाइप सी पीटीएफई लिफाफा गैसकेट

ताइफ़नो टाइप सी पीटीएफई लिफाफा गास्केट का एक पेशेवर निर्माता है। हमारे पास ISO 9001 और ISO 14001 प्रमाणन हैं, और हमारे उत्पाद CE और FDA जैसे आधिकारिक अंतरराष्ट्रीय मानकों का अनुपालन करते हैं; हम विशिष्ट उद्योग आवश्यकताओं और परिचालन स्थितियों के आधार पर अनुकूलन भी प्रदान करते हैं।

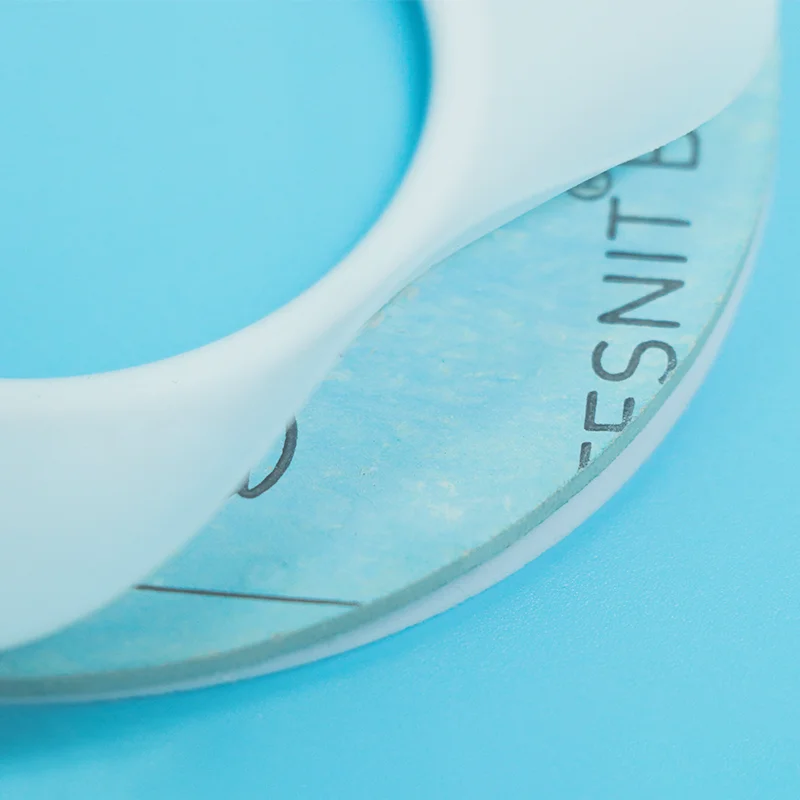

टाइप सी गैस्केट में एक नालीदार स्टेनलेस स्टील कोर (304 या 316 स्टेनलेस स्टील में उपलब्ध) के साथ संयुक्त एक पीटीएफई लिफाफा होता है। प्रबलित धातु कोर न केवल संरचनात्मक ताकत बढ़ाता है बल्कि लचीलापन भी प्रदान करता है और दबाव में उतार-चढ़ाव और थर्मल साइक्लिंग के प्रतिरोध में सुधार करता है।

टाइप सी पीटीएफई लिफाफा गैस्केट कैसे काम करता है?

टाइप सी पीटीएफई लिफाफा गैस्केट एक प्रबलित सीलिंग समाधान है जो उच्च दबाव और मांग वाले ऑपरेटिंग वातावरण के लिए डिज़ाइन किया गया है। इसमें एक PTFE बाहरी परत है जो नालीदार स्टेनलेस स्टील सुदृढीकरण कोर के साथ संयुक्त है, जो एक मिश्रित संरचना बनाती है जो रासायनिक प्रतिरोध और यांत्रिक शक्ति दोनों प्रदान करती है।

गैस्केट संरचना में शामिल हैं:

PTFE बाहरी परत: पीटीएफई जैकेट आंतरिक धातु सुदृढीकरण को पूरी तरह से घेर लेती है, जिससे संक्षारण प्रतिरोधी सीलिंग सतह बनती है। यह एसिड, क्षार, सॉल्वैंट्स और अन्य रसायनों के प्रति पीटीएफई के उत्कृष्ट प्रतिरोध को बनाए रखते हुए धातु डालने को आक्रामक मीडिया के सीधे संपर्क से बचाता है।

नालीदार स्टेनलेस स्टील सुदृढीकरण: आंतरिक 304 या 316 स्टेनलेस स्टील नालीदार इंसर्ट एक लचीले समर्थन तत्व के रूप में काम करता है। इसका स्प्रिंग जैसा डिज़ाइन गैस्केट को संपीड़न के बाद ठीक होने, सीलिंग दबाव बनाए रखने और उतार-चढ़ाव वाले भार के तहत विरूपण का विरोध करने की अनुमति देता है।

प्रबलित सीलिंग डिज़ाइन: पीटीएफई और एक नालीदार धातु कोर का संयोजन टाइप सी निर्माण को दबाव परिवर्तन, थर्मल विस्तार और बार-बार संचालन चक्र के दौरान सीलिंग प्रदर्शन को बनाए रखने में सक्षम बनाता है। धातु सुदृढीकरण स्थिरता में सुधार करता है और मांग वाले अनुप्रयोगों में एक्सट्रूज़न या ब्लोआउट के जोखिम को कम करता है।

मुख्य प्रदर्शन लाभ:

उन्नत पुनर्प्राप्ति प्रदर्शन: नालीदार स्टेनलेस स्टील इंसर्ट निरंतर लोचदार रिकवरी प्रदान करता है, जिससे गैस्केट को बार-बार संपीड़न और तापमान परिवर्तन के बाद सीलिंग बल बनाए रखने में मदद मिलती है।

बेहतर दबाव प्रतिरोध: प्रबलित धातु कोर पीटीएफई परत का समर्थन करता है और अत्यधिक विरूपण को रोकता है, जो इसे मानक सॉफ्ट-कोर लिफाफा गास्केट की तुलना में उच्च दबाव वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।

बड़े निकला हुआ किनारा अनुप्रयोगों के लिए उपयुक्त: अतिरिक्त संरचनात्मक समर्थन टाइप सी पीटीएफई लिफाफा गैसकेट को बड़े व्यास वाले फ्लैंग्स के लिए एक आदर्श विकल्प बनाता है, विशेष रूप से डीएन350+ सिस्टम जहां पारंपरिक गैसकेट डिजाइन में पर्याप्त कठोरता की कमी हो सकती है।

तुलना एवं चयन मार्गदर्शिका

टाइप सी बनाम टाइप ए बनाम टाइप बी बनाम मेटल जैकेटेड बनाम सॉलिड पीटीएफई

त्वरित चयन मार्गदर्शिका

प्राथमिक अनुप्रयोग

तकनीकी निर्देश

टाइप सी पीटीएफई लिफाफा गैस्केट गुण

उपलब्ध धातु कोर विकल्प

गुणवत्ता आश्वासन

1. 100% वर्जिन पीटीएफई राल

स्थिर गुणवत्ता, उत्कृष्ट रासायनिक प्रतिरोध और बैच दर बैच लगातार सीलिंग प्रदर्शन सुनिश्चित करता है।

2. प्रीमियम स्टेनलेस स्टील कोर

दबाव और थर्मल साइक्लिंग के तहत उच्च शक्ति और विश्वसनीय समर्थन प्रदान करने के लिए संक्षारण प्रतिरोधी 304/316 स्टेनलेस स्टील से बना है।

3. पूर्ण पीटीएफई एनकैप्सुलेशन

धातु डालने को पूरी तरह से सील कर देता है, संक्षारण जोखिम को रोकता है और लंबी सेवा जीवन सुनिश्चित करता है।

4. नालीदार सुदृढीकरण डिजाइन

स्प्रिंग-बैक रिकवरी प्रदान करता है, सीलिंग बल बनाए रखता है, और दबाव में उतार-चढ़ाव के प्रतिरोध में सुधार करता है।

5. सामग्री का पता लगाने की क्षमता

अनुरोध पर सामग्री प्रमाणपत्र और उत्पादन रिकॉर्ड उपलब्ध हैं।

6. कस्टम आकार और तेज़ डिलीवरी

मानक निकला हुआ किनारा आकार और कस्टम आयाम उपलब्ध हैं। मानक आकार: 5-10 दिन; कस्टम आकार: 10-15 दिन।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: टाइप सी पीटीएफई लिफाफा गैसकेट क्या है, और मुझे इसका उपयोग कब करना चाहिए?

उत्तर: टाइप सी पीटीएफई लिफाफा गैसकेट में एक नालीदार स्टेनलेस स्टील धातु सम्मिलित होता है जो पूरी तरह से पीटीएफई जैकेट में समाहित होता है। नालीदार धातु कोर उच्च दबाव और थर्मल साइक्लिंग के तहत स्प्रिंग-बैक रिकवरी, ब्लोआउट प्रतिरोध और संरचनात्मक अखंडता प्रदान करता है।

टाइप सी का उपयोग करें जब:उच्च दबाव सेवा, बड़े व्यास वाले फ्लैंज (DN350+), थर्मल साइकलिंग स्थितियां, और अनुप्रयोग जहां ब्लोआउट प्रतिरोध महत्वपूर्ण है।

टाइप सी का उपयोग कब नहीं करना चाहिए:कम दबाव वाली सामान्य रासायनिक सेवा (प्रकार ए अधिक किफायती है), छोटे व्यास के फ्लैंज (प्रकार ए या बी अधिक लागत प्रभावी हैं), या बिना किसी धातु सामग्री (ठोस पीटीएफई) के अधिकतम रासायनिक शुद्धता की आवश्यकता वाले अनुप्रयोग।

प्रश्न: टाइप सी बनाम मेटल जैकेटेड गैस्केट, मुझे कौन सा चुनना चाहिए?

उत्तर: टाइप सी और मेटल जैकेट वाले गास्केट दोनों में मेटल कोर होते हैं, लेकिन वे अलग-अलग अनुप्रयोगों में काम करते हैं।

टाइप सी (नालीदार धातु कोर): पूरी तरह से पीटीएफई में संपुटित, कोई उजागर धातु नहीं, रासायनिक सेवा के लिए आदर्श जहां पीटीएफई रासायनिक प्रतिरोध की आवश्यकता होती है। मध्यम-उच्च दबाव, थर्मल साइक्लिंग और बड़े व्यास वाले फ्लैंज के लिए सर्वोत्तम।

धातु जैकेट वाले गास्केट: धातु कोर आंशिक रूप से या पूरी तरह से पीटीएफई या अन्य सामग्रियों से ढका हुआ है, जो अत्यधिक दबाव क्षमता और उच्च तापमान प्रतिरोध प्रदान करता है। अत्यधिक दबाव, उच्च तापमान (+260°C+), और ऐसे अनुप्रयोगों के लिए सर्वोत्तम जहां PTFE नरम या रेंग जाएगा।

त्वरित नियम:

रासायनिक सेवा, मध्यम-उच्च दबाव, थर्मल साइक्लिंग → टाइप सी।

अत्यधिक दबाव, अत्यधिक तापमान → मेटल जैकेटेड।

प्रश्न: सीमाएँ क्या हैं और सबसे आम गलतियाँ क्या हैं?

ए: तापमान: +200°C तक (PTFE सीमा)।

दबाव: टाइप ए/बी से अधिक, डिजाइन और धातु कोर की मोटाई पर निर्भर करता है।

आकार: DN350 और उससे ऊपर के लिए अनुशंसित, नालीदार धातु कोर बड़े व्यास के लिए संरचनात्मक ताकत प्रदान करता है। पतली दीवार वाले या नाजुक फ्लैंज के लिए अनुशंसित नहीं है, धातु कोर कठोर है और अधिक कसने पर नुकसान पहुंचा सकता है।

सामान्य गलतियां:

(1) टॉर्क नियंत्रण के बिना पतली दीवार वाले या ग्लास-लाइन वाले फ्लैंज पर टाइप सी का उपयोग करना: कठोर धातु कोर नाजुक सतहों को तोड़ सकता है; नियंत्रित स्थापना के साथ कम टॉर्क का उपयोग करें।

(2) अधिक कसना: धातु कोर सीलिंग बल प्रदान करता है; अत्यधिक संपीड़न PTFE जैकेट को नुकसान पहुँचाता है।

(3) गलत आकार चयन: डीएन350+ के लिए टाइप सी की सिफारिश की जाती है; छोटे आकार के लिए, टाइप ए या बी अधिक किफायती हो सकता है।
