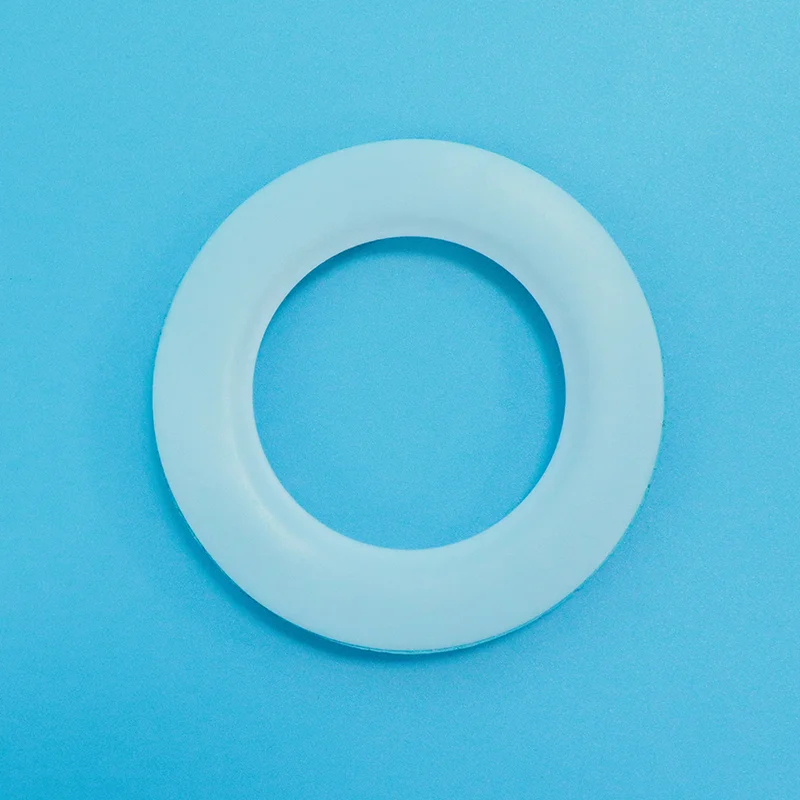

यदि आप उच्च गुणवत्ता वाले टाइप ए पीटीएफई लिफ़ाफ़ा गैसकेट की तलाश में हैं, तो आप ताइफ़नो को अपने आपूर्तिकर्ता और दीर्घकालिक भागीदार के रूप में चुन सकते हैं। इस उत्पाद में एक नरम भराव कोर है जो पीटीएफई जैकेट में लपेटा गया है और बाहरी किनारे से भीतरी बोर तक एक स्लिट कट है। DN500 तक के आकारों में उपलब्ध है। गैस्केट फैक्टर एम=2.5, न्यूनतम बैठने का तनाव वाई=20 एमपीए।

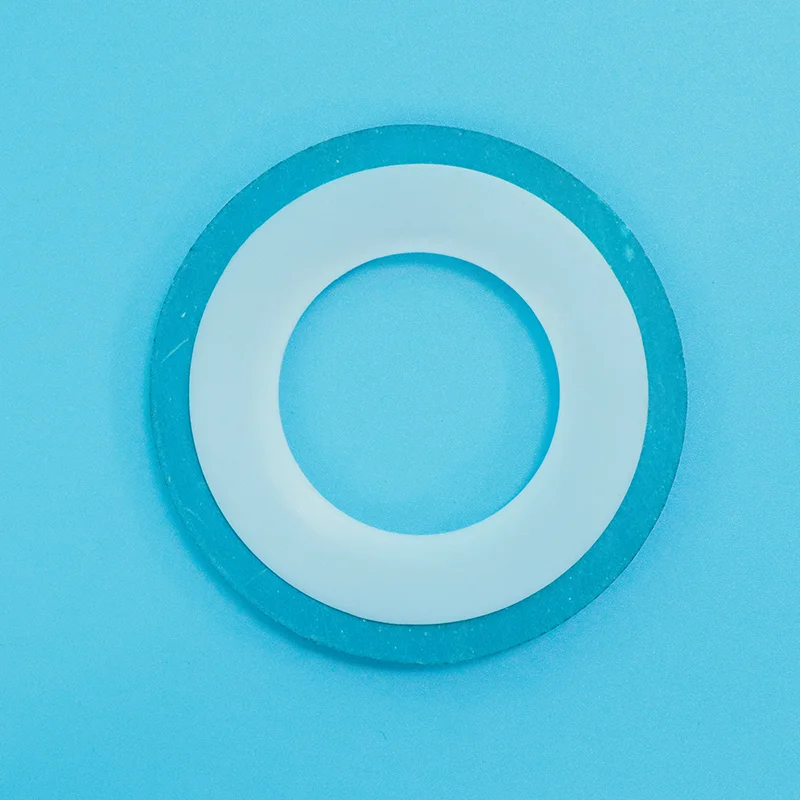

टाइप ए पीटीएफई लिफाफा गैसकेट में एक पीटीएफई बाहरी जैकेट होता है जिसके अंदर एक नरम भराव कोर होता है। पीटीएफई जैकेट बाहरी किनारे से भीतरी बोर तक स्लिट है, जिससे फिलर कोर डाला जा सकता है।
पीटीएफई जैकेट: पीटीएफई शीट या ट्यूबिंग (आमतौर पर 0.8-1.0 मिमी मोटी) से बना, बाहरी किनारे से आंतरिक बोर से लगभग 1.5-2 मिमी तक स्लिट
भराव कोर: गैर-धातु सामग्री जैसे एस्बेस्टस-मुक्त रबर शीट, संपीड़ित फाइबर, या ग्रेफाइट मिश्रित शीट
टाइप ए निर्माण: स्लिट डिज़ाइन फिलर कोर के सम्मिलन को सरल बनाता है - विनिर्माण जटिलता और लागत को कम करता है
पीटीएफई जैकेट: सार्वभौमिक रासायनिक प्रतिरोध (पीएच 0-14), नॉन-स्टिक सतह प्रदान करता है, और फिलर कोर को रासायनिक हमले से बचाता है।
फिलर कोर: संपीड़ितता, लचीलापन और निकला हुआ किनारा अनियमितताओं के अनुरूप होने की क्षमता प्रदान करता है
किफायती: टाइप बी या सी की तुलना में कम विनिर्माण लागत - सामान्य रासायनिक सेवा के लिए लागत प्रभावी
|
विशेषता |
टाइप ए (स्लिट) |
टाइप बी (मशीनीकृत) |
टाइप सी (नालीदार धातु) |
ठोस पीटीएफई |
|
निर्माण |
बाहरी किनारे से भट्ठा |
मशीनी वर्ग क्रॉस-सेक्शन |
नालीदार धातु डालने |
एक-टुकड़ा ठोस पीटीएफई |
|
भरनेवाला |
नरम गैर-धात्विक |
नरम गैर-धात्विक |
धातु (304/316 एसएस) |
कोई नहीं |
|
दबाव सीमा |
4.0 एमपीए तक |
उच्च |
उच्चतम |
उच्च |
|
रासायनिक प्रतिरोध |
★★★★☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
|
लागत |
$ - सबसे किफायती |
$$ |
$$$ |
$$$ |
|
के लिए सर्वोत्तम |
कम दबाव, सामान्य रासायनिक सेवा |
मध्यम-उच्च दबाव, गंभीर सेवा |
उच्च दबाव, थर्मल साइक्लिंग |
अधिकतम रासायनिक प्रतिरोध |
|
मुख्य लाभ |
प्रभावी लागत |
बेहतर सीलिंग अखंडता |
ब्लोआउट प्रतिरोध, स्प्रिंग-बैक |
परम रासायनिक शुद्धता |
|
यदि आपका आवेदन है... |
चुनना... |
क्यों |
|
कम दबाव वाली संक्षारक सेवा, सामान्य रसायन, लागत के प्रति सचेत |
टाइप करो |
किफायती, अच्छा रासायनिक प्रतिरोध |
|
मध्यम-उच्च दबाव, महत्वपूर्ण रसायन |
टाइप बी |
बेहतर सीलिंग अखंडता |
|
उच्च दबाव, थर्मल साइकलिंग, ब्लोआउट जोखिम |
टाइप सी |
मेटल कोर स्प्रिंग-बैक प्रदान करता है |
|
परम रासायनिक प्रतिरोध, उच्च शुद्धता |
ठोस पीटीएफई |
कोई भराव कोर नहीं, कोई पारगम्य जोखिम नहीं |
|
उद्योग |
आवेदन |
टाइप ए क्यों? |
|
रासायनिक प्रसंस्करण |
पाइप फ्लैंज, पंप कनेक्शन - एसिड, सॉल्वैंट्स, कास्टिक |
रासायनिक प्रतिरोध + लागत प्रभावी |
|
फार्मास्युटिकल |
बाँझ प्रसंस्करण उपकरण |
पीटीएफई जैकेट संदूषण से बचाता है |
|
खाद्य और पेय |
स्वच्छता कनेक्शन |
पीटीएफई एफडीए-अनुपालक, नॉन-स्टिक है |
|
तेल एवं गैस |
कम दबाव वाली संक्षारक रेखाएँ |
संक्षारण प्रतिरोध |
|
पैरामीटर |
कीमत |
|
तापमान की रेंज |
+200°C तक |
|
दबाव सीमा |
4.0 एमपीए तक (40 बार) |
|
पीएच रेंज |
0-14 - सार्वभौमिक रासायनिक प्रतिरोध |
|
पीटीएफई जैकेट की मोटाई |
0.8-1.0 मिमी |
|
गैसकेट फैक्टर (एम) |
2.5 |
|
न्यूनतम बैठने का तनाव (y) |
20 एमपीए |
|
आकार सीमा |
DN500 तक (अनुशंसित) |
|
सामग्री |
PTFE जैकेट + गैर-धातु भराव कोर |
|
निकला हुआ किनारा मानक |
आकार सीमा (डीएन) |
टिप्पणियाँ |
|
दीन/एन/जेआईएस |
डीएन25 - डीएन500 |
स्टॉक में मानक आकार |
|
एएसएमई/एएनएसआई |
1"- 20" |
स्टॉक में मानक आकार |
|
कस्टम आकार |
अनुरोध पर उपलब्ध है |
विशेष आयाम उपलब्ध हैं |
100% वर्जिन पीटीएफई रेज़िन - लगातार गुणवत्ता, बैच दर बैच
पूर्ण पता लगाने की क्षमता—सामग्री प्रमाणपत्र अनुरोध पर उपलब्ध हैं
एकाधिक भराव विकल्प - एस्बेस्टस-मुक्त रबर, संपीड़ित फाइबर, ग्रेफाइट मिश्रित
कस्टम आकार—मानक फ़्लैंज आकार और कस्टम आयामों में उपलब्ध है
लीड समय—स्टॉक में मानक आकार (24-48 घंटे); कस्टम आकार 5-10 दिन
ए: टाइप ए पीटीएफई लिफाफा गैसकेट में एक पीटीएफई जैकेट होता है जिसमें बाहरी किनारे से भीतरी बोर तक एक स्लिट कट होता है, जिसके अंदर एक नरम भराव कोर डाला जाता है। पीटीएफई जैकेट सार्वभौमिक रासायनिक प्रतिरोध (पीएच 0-14) प्रदान करता है, जबकि फिलर कोर संपीड़न और लचीलापन प्रदान करता है।
जब टाइप ए का प्रयोग करें: आपको निम्न-से-मध्यम दबाव संक्षारक सेवा (4.0 एमपीए तक) के लिए रासायनिक प्रतिरोध की आवश्यकता है और लागत एक विचारणीय है।
टाइप ए का उपयोग कब नहीं करना चाहिए: उच्च दबाव या महत्वपूर्ण सेवाएं जहां सीलिंग अखंडता सर्वोपरि है, टाइप बी या सी पर विचार करें।
लागत तुलना: टाइप ए की लागत समान आकार के ठोस पीटीएफई गैसकेट से 30-50% कम है, जो इसे सामान्य रासायनिक सेवा के लिए पसंदीदा विकल्प बनाती है।
ए: टाइप ए (स्लिट) सबसे किफायती है, कम दबाव वाली सामान्य रासायनिक सेवा के लिए सर्वोत्तम है।
टाइप बी (मशीनीकृत) पूर्ण पीटीएफई लिफाफे और बिना किसी स्लिट के साथ बेहतर सीलिंग अखंडता प्रदान करता है, जो मध्यम-उच्च दबाव महत्वपूर्ण सेवा के लिए सर्वोत्तम है।
टाइप सी (नालीदार धातु) उच्चतम दबाव रेटिंग और ब्लोआउट प्रतिरोध प्रदान करता है, जो उच्च दबाव और थर्मल साइक्लिंग के लिए सर्वोत्तम है।
त्वरित नियम:
4.0 एमपीए तक, सामान्य रसायन → टाइप ए।
उच्च दबाव, महत्वपूर्ण सेवा → टाइप बी।
उच्च दबाव, थर्मल साइक्लिंग, ब्लोआउट जोखिम → टाइप सी।
आकार नोट: टाइप ए डीएन500 तक अनुशंसित; बड़े व्यास के लिए, टाइप सी को प्राथमिकता दी जाती है।
ए: तापमान: +200°C तक.
दबाव: 4.0 एमपीए तक (40 बार)।
रासायनिक: pH 0-14 सार्वभौमिक प्रतिरोध, उच्च तापमान पर पिघली हुई क्षार धातुओं या मौलिक फ्लोरीन के साथ संगत नहीं।
तीन सामान्य गलतियाँ:
(1) उच्च दबाव सेवा में टाइप ए का उपयोग करना: 4.0 एमपीए से ऊपर, गैसकेट ख़राब हो सकता है या विफल हो सकता है; टाइप बी या सी का उपयोग करें।
(2) अति-कसना: अत्यधिक संपीड़न स्लिट पर पीटीएफई जैकेट को नुकसान पहुंचा सकता है, जिससे फिलर कोर रासायनिक हमले के संपर्क में आ सकता है।
(3) पीटीएफई में प्रवेश करने वाले मीडिया वाले अनुप्रयोगों में उपयोग करना: कुछ रसायन (नाइट्रिक एसिड, क्लोरीन, एथिलीन ऑक्साइड) समय के साथ पीटीएफई के माध्यम से प्रवेश कर सकते हैं और फिलर कोर पर हमला कर सकते हैं। इन सेवाओं के लिए, गैस्केट को नियमित रूप से बदलें या ठोस पीटीएफई गैस्केट का उपयोग करें।
