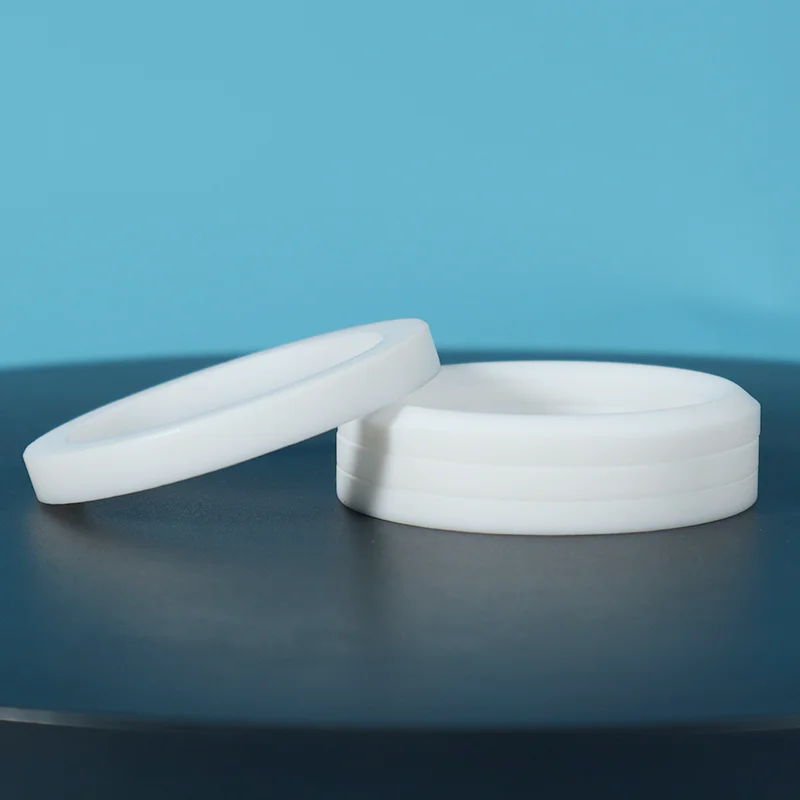

पीटीएफई पैकिंग सेट

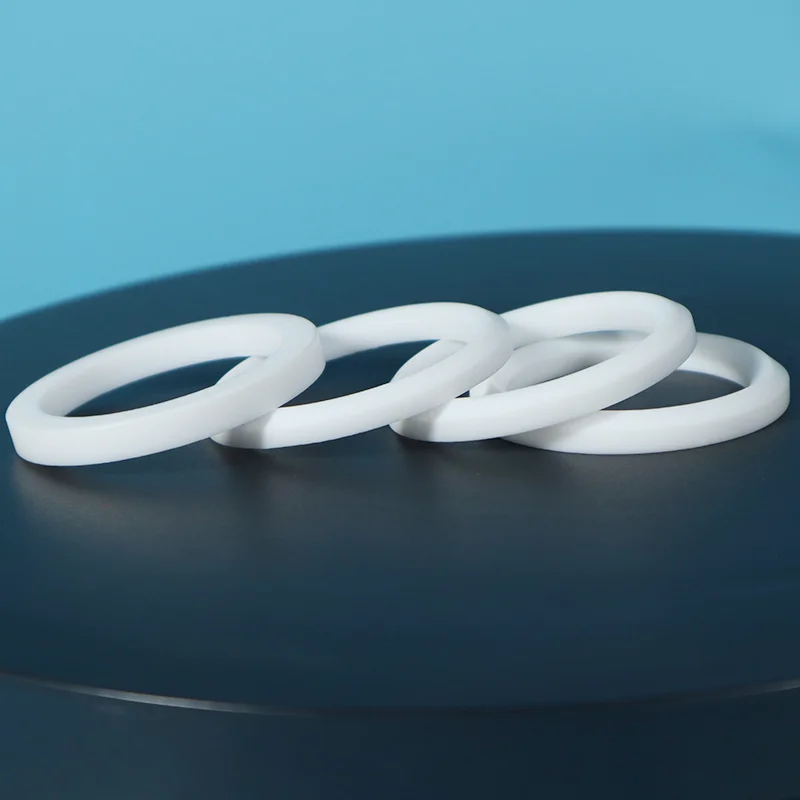

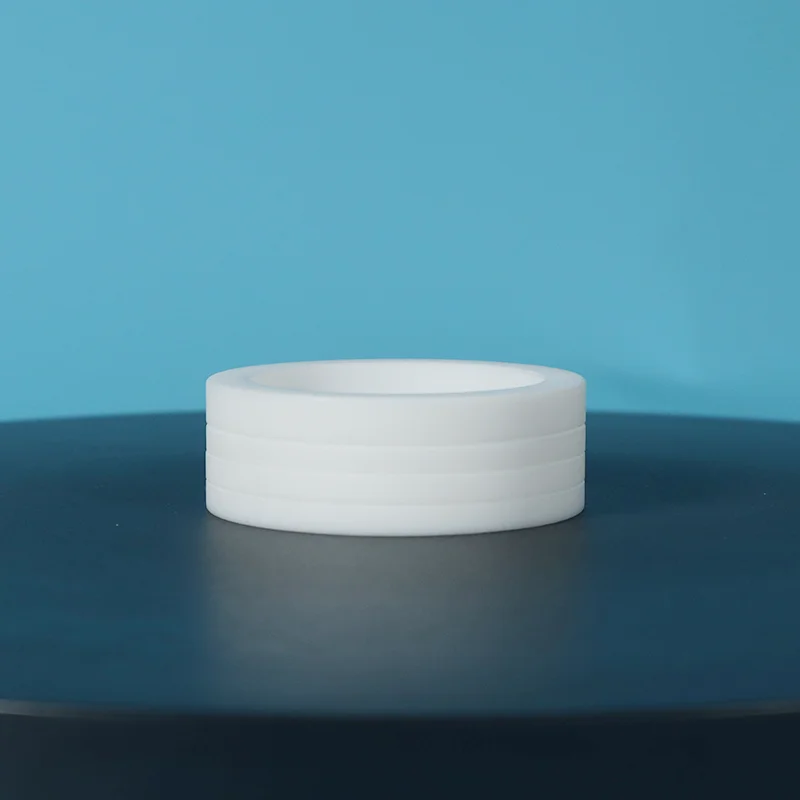

ताइफ़नो द्वारा निर्मित PTFE पैकिंग सेट में PTFE सीलिंग रिंगों का एक सेट होता है, जिसमें एक शीर्ष एडाप्टर रिंग, वी-आकार की मध्यवर्ती रिंग और एक निचला एडाप्टर रिंग शामिल होता है, जिसे स्टफिंग बॉक्स में इंस्टॉलेशन के लिए डिज़ाइन किया गया है।

यह -180 डिग्री सेल्सियस से + 200 डिग्री सेल्सियस के तापमान रेंज के लिए उपयुक्त है, 500 बार तक दबाव का सामना करता है, 0-14 की पीएच रेंज को कवर करता है, और 5 मीटर/सेकेंड तक की रैखिक गति का समर्थन करता है।

PTFE पैकिंग सेट क्यों चुनें?

ओ-रिंग समस्या

तीन मुख्य लाभ

1. एडजस्टेबल सीलिंग फोर्स: ओ-रिंग्स स्थिर हैं - एक बार स्थापित होने के बाद, सीलिंग बल को समायोजित नहीं किया जा सकता है। PTFE पैकिंग सेट पुनः कसने योग्य हैं। जैसे ही पैकिंग समय के साथ खराब हो जाती है, सीलिंग प्रदर्शन को बहाल करने के लिए बस ग्रंथि अखरोट को कस लें। जुदा करने की कोई जरूरत नहीं.

2. चलती शाफ्ट के लिए गतिशील सीलिंग: ओ-रिंग स्थिर सील हैं - वे एक निश्चित खांचे में सील हो जाते हैं और शाफ्ट के हिलने पर विफल हो जाते हैं। पीटीएफई वी-रिंग्स विशेष रूप से पारस्परिक और धीमी रोटरी गति के लिए डिज़ाइन की गई हैं - सील होंठ शाफ्ट के साथ चलते हैं, दबाव में संपर्क बनाए रखते हैं।

3. दबाव-ऊर्जावान सीलिंग: वी-आकार की ज्यामिति को दबाव-ऊर्जावान बनाने के लिए इंजीनियर किया गया है: जैसे ही सिस्टम दबाव बढ़ता है, यह सीलिंग होंठों को रॉड और आवास के खिलाफ अधिक मजबूती से मजबूर करता है, जिससे स्वचालित रूप से सीलिंग प्रभावशीलता बढ़ जाती है।

भौतिक लाभ

तुलना: पैकिंग सेट बनाम ओ-रिंग बनाम कम्पोजिट सील

अनुप्रयोग

प्राथमिक उद्योग

विशिष्ट उपकरण

नियंत्रण और अलगाव वाल्व

गेट वाल्व, बॉल वाल्व, ग्लोब वाल्व

प्रत्यावर्ती पंप

केन्द्रापसारक पम्प (धीमी गति से घूमने वाला)

हाइड्रोलिक सिलेंडर और एक्चुएटर

कंप्रेसर

मिक्सर और आंदोलनकारी

फोर्जिंग प्रेस, इंजेक्शन मोल्डिंग मशीनें

वास्तविक दुनिया के अनुप्रयोग

केस स्टडी 1: रासायनिक संयंत्र वाल्व स्टेम पैकिंग

चुनौती: 150 डिग्री सेल्सियस पर आक्रामक एसिड को संभालने वाला एक रासायनिक संयंत्र हर 2-3 महीने में नियंत्रण वाल्व स्टेम पर ओ-रिंग्स को बदल देता है - जिससे महंगा डाउनटाइम और सुरक्षा संबंधी चिंताएँ पैदा होती हैं।

समाधान: कार्बन-भरे ग्रेड के साथ पीटीएफई वी-रिंग पैकिंग सेट। अनुशंसित टॉर्क विनिर्देशों के साथ स्थापित।

परिणाम: 18 महीनों तक शून्य रिसाव। निर्धारित रखरखाव के दौरान पैकिंग को दो बार फिर से कड़ा किया गया। रखरखाव लागत और डाउनटाइम में 80% की कमी।

केस स्टडी 2: स्लरी पंप पैकिंग

चुनौती: अपघर्षक मीडिया को संभालने वाला एक स्लरी पंप हर 4-6 सप्ताह में मानक पैकिंग को खराब कर देता है, जिससे बार-बार उत्पादन में रुकावट की आवश्यकता होती है।

समाधान: एंटी-एक्सट्रूज़न रिंगों के साथ ग्लास से भरा पीटीएफई पैकिंग सेट।

परिणाम: पैकिंग सेट 8 महीने तक चला - पिछले समाधान की तुलना में 8 गुना अधिक। रखरखाव अंतराल बढ़ाया गया। उत्पादन अपटाइम में उल्लेखनीय सुधार हुआ।

केस स्टडी 3: भगोड़ा उत्सर्जन अनुपालन

चुनौती: महत्वपूर्ण नियंत्रण वाल्वों पर आईएसओ 15848 भगोड़े उत्सर्जन मानकों को पूरा करने के लिए एक प्राकृतिक गैस प्रसंस्करण सुविधा की आवश्यकता है।

समाधान: मालिकाना स्नेहन पैकेज के साथ पीटीएफई-आधारित कम उत्सर्जन पैकिंग सेट, आईएसओ 15848 पर परीक्षण किया गया।

परिणाम: उत्सर्जन अनुपालन में उत्तीर्ण। रिसाव की दर स्वीकार्य सीमा से काफी कम है। निरंतर निगरानी के माध्यम से दीर्घकालिक प्रदर्शन का सत्यापन किया गया।

नोट: वास्तविक मामले के परिणाम आवेदन की शर्तों के अनुसार भिन्न होते हैं। एप्लिकेशन-विशिष्ट अनुशंसाओं के लिए हमसे संपर्क करें।

तकनीकी निर्देश

सामग्री ग्रेड विकल्प

गुणवत्ता आश्वासन

100% वर्जिन पीटीएफई सामग्री - कोई रिग्राइंड नहीं, कोई पुनर्चक्रित सामग्री नहीं। लगातार गुणवत्ता, बैच दर बैच।

पूर्ण पता लगाने की क्षमता - कच्चे माल से लेकर तैयार उत्पाद तक प्रत्येक बैच का पता लगाया जा सकता है। सामग्री प्रमाणपत्र अनुरोध पर उपलब्ध हैं।

परिशुद्धता मोल्डिंग - प्रत्येक पैकिंग रिंग को सख्त सहनशीलता के लिए परिशुद्धता से ढाला या मशीनीकृत किया जाता है।

इंस्टालेशन मार्गदर्शन—प्रत्येक ऑर्डर के साथ विस्तृत इंस्टालेशन निर्देश और टॉर्क विनिर्देश।

आईएसओ गुणवत्ता प्रणाली—विनिर्माण प्रक्रियाएं अंतरराष्ट्रीय गुणवत्ता मानकों का पालन करती हैं।

एफडीए ग्रेड उपलब्ध हैं—खाद्य और फार्मास्युटिकल अनुप्रयोगों के लिए एफडीए-अनुपालक और यूएसपी कक्षा VI ग्रेड।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: पीटीएफई पैकिंग सेट क्या है और यह कैसे काम करता है?

उत्तर: यह पीटीएफई रिंगों, शीर्ष एडाप्टर, वी-आकार के मध्य रिंगों, निचले एडाप्टर का एक ढेर है, जो एक स्टफिंग बॉक्स में स्थापित किया गया है।

जब ग्रंथि अखरोट को कड़ा किया जाता है, तो वी-रिंग शाफ्ट और आवास दोनों के खिलाफ रेडियल रूप से विस्तारित होते हैं। सिस्टम का दबाव सीलिंग होठों को और अधिक सक्रिय कर देता है, दबाव बढ़ने पर सील सख्त हो जाती है। आत्म-ऊर्जावान। घिसाव होने पर पुनः कसने योग्य।

प्रश्न: पैकिंग सेट बनाम ओ-रिंग, मुझे कब स्विच करना चाहिए?

उत्तर: जब ओ-रिंग विफल होती रहें, चलती शाफ्ट पर, दबाव में उतार-चढ़ाव के तहत, या आक्रामक रसायनों में स्विच करें।

ओ-रिंग स्थिर हैं, वे निश्चित खांचे में सील हो जाते हैं। पैकिंग सेट गतिशील, समायोज्य, पुनः कसने योग्य और चलने वाले हिस्सों के लिए बनाए गए हैं।

लागत तुलना: ओ-रिंग्स की लागत पहले से कम होती है। लेकिन अगर आप उन्हें हर 3 महीने में बदलते हैं, तो 3-5 साल तक चलने वाला एक पैकिंग सेट आपको भागों, श्रम और डाउनटाइम में बड़ी मात्रा में अमेरिकी डॉलर बचाता है।

प्रश्न: सीमाएं और सबसे आम स्थापना गलती क्या हैं?

ए: तापमान: -180°C से +200°C (+315°C तक संशोधित)।

दबाव: 500 बार तक. गति: <5 मी/से.

सबसे आम गलती: ग्रंथि का अत्यधिक कसना। पीटीएफई नरम है, अत्यधिक संपीड़न के कारण ठंडा प्रवाह होता है, छल्ले ख़राब हो जाते हैं, और सीलिंग के बजाय रिसाव पैदा होता है। टॉर्क रिंच का प्रयोग करें। वेतन वृद्धि में कस लें.

प्रत्येक ऑर्डर के साथ शामिल हमारी इंस्टॉलेशन गाइड का पालन करें।
