यू-टाइप स्प्रिंग एनर्जेटिक सील

यू-टाइप स्प्रिंग ऊर्जावान सील के भीतर का स्प्रिंग शून्य-दबाव स्थितियों के तहत सीलिंग बल प्रदान करता है; जैसे ही सिस्टम का दबाव यू-आकार की गुहा में प्रवेश करता है, यह सीलिंग होठों को शाफ्ट के खिलाफ अधिक मजबूती से दबाता है, दबाव जितना अधिक होगा, सील उतनी ही सख्त होगी।

इसके अलावा, PTFE सामग्री उत्कृष्ट सार्वभौमिक रासायनिक प्रतिरोध और -180°C से +200°C की विस्तृत ऑपरेटिंग तापमान रेंज प्रदान करती है; यह 40 एमपीए (गतिशील) / 60 एमपीए (स्थैतिक) तक दबाव और 15 मीटर/सेकेंड तक रैखिक गति का समर्थन करता है, जो इसे परिचालन स्थितियों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।

यू-टाइप स्प्रिंग एनर्जेटिक सील क्या है?

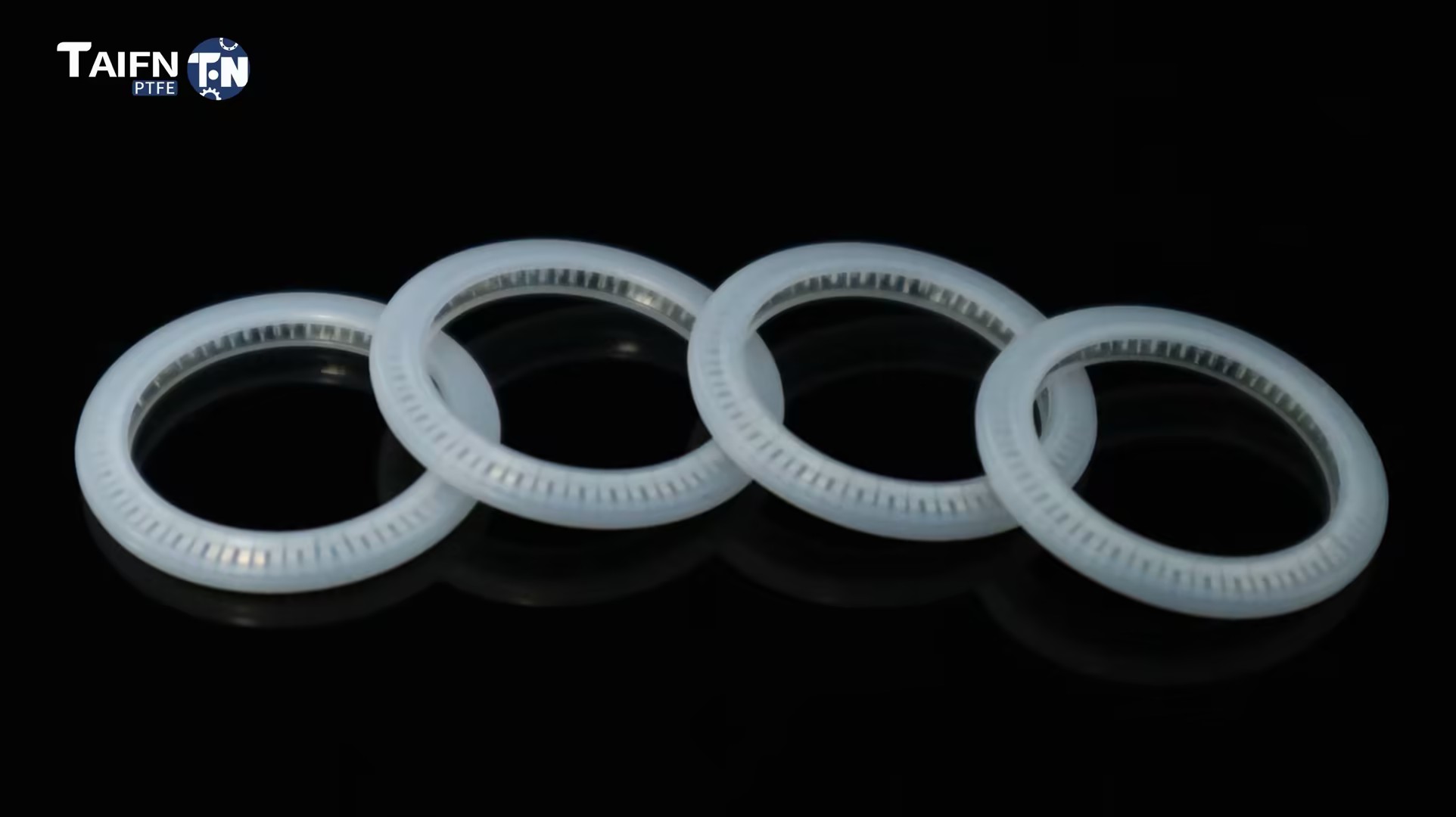

यू-टाइप स्प्रिंग एनर्जेटिक सील एक पीटीएफई यू-आकार का जैकेट है जिसके अंदर एक धातु स्प्रिंग है। यह एक यूनिडायरेक्शनल सीलिंग तत्व है जिसे रॉड (आंतरिक सीलिंग) या पिस्टन (बाहरी सीलिंग) अनुप्रयोगों के लिए डिज़ाइन किया गया है।

यह काम किस प्रकार करता है:

शून्य दबाव: स्प्रिंग प्रारंभिक सीलिंग बल प्रदान करता है, सिस्टम पर दबाव न होने पर भी सील करता है

दबाव में: सिस्टम का दबाव यू-गुहा में प्रवेश करता है और सीलिंग होठों को संभोग सतह पर जोर से धकेलता है, दबाव = सख्त सील

स्व-ऊर्जावान: स्प्रिंग घिसाव, हार्डवेयर सहनशीलता और थर्मल साइक्लिंग के लिए क्षतिपूर्ति करता है, समय के साथ सील बल बनाए रखता है

यू-टाइप बनाम वी-टाइप: आपको किसकी आवश्यकता है?

यू-टाइप क्यों चुनें?

तुलना एवं चयन मार्गदर्शिका

यू-टाइप बनाम ओ-रिंग बनाम वी-टाइप

त्वरित चयन मार्गदर्शिका

प्राथमिक अनुप्रयोग

वास्तविक दुनिया के अनुप्रयोग

केस स्टडी 1: रासायनिक पंप - 3 गुना लंबा जीवन

चुनौती: एक रासायनिक संयंत्र सूजन और सख्त होने के कारण हर 2-3 महीने में सॉल्वैंट्स संभालने वाले पिस्टन पंपों पर रबर ओ-रिंग्स को बदल रहा था, जिससे उत्पादन में रुकावट आ रही थी।

समाधान: कार्बन से भरे पीटीएफई जैकेट और 316 स्टेनलेस स्टील स्प्रिंग के साथ यू-टाइप स्प्रिंग-एनर्जेटिक सील स्थापित की गई। मानक AS568A ग्रूव डिज़ाइन बनाए रखा गया।

परिणाम: सील 9 महीने से अधिक, रबर की तुलना में 3 गुना अधिक समय तक चली। शून्य रिसाव. रखरखाव अंतराल को सप्ताहों से लेकर सीज़न तक बढ़ाया गया।

केस स्टडी 2: फार्मास्युटिकल फिलर - एफडीए अनुपालन

चुनौती: एक फार्मास्युटिकल फिलिंग मशीन को बाँझ उत्पाद को संभालने वाले रोटरी वाल्व के लिए सील की आवश्यकता होती है। रबर ओ-रिंग्स एफडीए एक्सट्रैक्टेबल्स परीक्षण पास नहीं कर सके।

समाधान: वर्जिन पीटीएफई जैकेट और 316 स्टेनलेस स्टील स्प्रिंग के साथ यू-टाइप स्प्रिंग सील की आपूर्ति की गई। एफडीए-अनुपालक सामग्री। पूर्ण दस्तावेज़ उपलब्ध कराया गया.

परिणाम: एफडीए एक्सट्रैक्टेबल्स परीक्षण उत्तीर्ण। सील बार-बार सीआईपी/एसआईपी नसबंदी चक्र से बच गई। 18 महीनों में कोई प्रतिस्थापन नहीं।

नोट: वास्तविक मामले के परिणाम आवेदन की शर्तों के अनुसार भिन्न होते हैं। एप्लिकेशन-विशिष्ट अनुशंसाओं के लिए हमसे संपर्क करें।

तकनीकी निर्देश

उत्पाद गुण

जैकेट सामग्री विकल्प

स्प्रिंग सामग्री विकल्प

स्प्रिंग प्रकार के विकल्प

ताइफ़नो गुणवत्ता आश्वासन

100% वर्जिन पीटीएफई रेज़िन - कोई रिग्राइंड नहीं, कोई पुनर्चक्रित सामग्री नहीं। लगातार गुणवत्ता, बैच दर बैच।

परिशुद्ध सीएनसी मशीनीकृत - कोई मोल्ड लागत नहीं। 5 मिमी से 3300 मिमी व्यास तक कस्टम आकार।

पूर्ण पता लगाने की क्षमता - कच्चे माल से लेकर तैयार सील तक प्रत्येक बैच का पता लगाया जा सकता है। अनुरोध पर सामग्री प्रमाण पत्र।

आईएसओ 9001 प्रमाणित - आईएसओ गुणवत्ता प्रबंधन प्रणालियों के तहत प्रमाणित विनिर्माण प्रक्रियाएं।

एफडीए-अनुपालक ग्रेड उपलब्ध - वर्जिन पीटीएफई एफडीए 21 सीएफआर 177.1550 और बीएफआर आवश्यकताओं को पूरा करता है।

स्प्रिंग मिश्र उपलब्ध हैं—301/316 एसएस मानक; चरम स्थितियों के लिए एल्गिलोय, हास्टेलोय, इनकोनेल।

मानक ग्रूव संगतता - AS568A, DIN 3771 मानक O-रिंग खांचे में फिट बैठता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: यू-टाइप स्प्रिंग एनर्जेटिक सील क्या है और मुझे इसका उपयोग कब करना चाहिए?

उत्तर: अंदर धातु स्प्रिंग के साथ एक पीटीएफई यू-आकार का जैकेट। चलती शाफ्ट पर शून्य दबाव से उच्च दबाव (60 एमपीए तक) तक सील।

पिस्टन रॉड, वाल्व स्टेम और आक्रामक रसायनों, अत्यधिक तापमान या उच्च दबाव को संभालने वाले गतिशील अनुप्रयोगों पर ओ-रिंग या रबर लिप सील विफल होने पर इसका उपयोग करें।

यू-टाइप बनाम वी-टाइप: यू-टाइप पिस्टन रॉड और वाल्व स्टेम के लिए रेडियल सीलिंग है। फ्लैंज और कवर के लिए वी-प्रकार अक्षीय सीलिंग है।

यदि आप चलती हुई छड़ को सील कर रहे हैं: यू-प्रकार चुनें।

यदि फ़्लैंज या कवर को सील किया जा रहा है: वी-प्रकार चुनें।

प्रश्न: यू-टाइप स्प्रिंग सील की लागत कितनी है?

उत्तर: लागत व्यास, जैकेट सामग्री, स्प्रिंग मिश्र धातु, स्प्रिंग प्रकार और मात्रा पर निर्भर करती है। मानक आकार लगभग X−X−Y से शुरू होते हैं। प्रति ड्राइंग कस्टम आकार उद्धृत।

स्प्रिंग मिश्र धातु प्रभाव लागत: 301/316 एसएस (मानक, न्यूनतम लागत) → एल्गिलॉय/हास्टेलॉय (अत्यधिक संक्षारण/उच्च तापमान, उच्च लागत)।

स्प्रिंग प्रकार लागत पर प्रभाव डालता है: हेलिकल (उच्च भार) बनाम ब्रैकट (गतिशील स्क्रैपिंग) बनाम वी-स्प्रिंग (कम घर्षण)।

प्रश्न: सीमाएं और सबसे आम स्थापना गलतियाँ क्या हैं?

ए: तापमान: -180°C से +200°C (ग्रेड पर निर्भर)।

दबाव: 40 एमपीए (गतिशील) / 60 एमपीए (स्थैतिक) तक।

रफ़्तार: 15 मीटर/सेकेंड तक (पारस्परिक), 1-3 मीटर/सेकंड (रोटरी) तक।

रासायनिक सीमाएँ:

पीटीएफई जैकेट: पिघली हुई क्षार धातुओं या मौलिक फ्लोरीन के लिए नहीं।

ग्लास-भरा: एचएफ या मजबूत क्षार के लिए नहीं।

कार्बन से भरा: मजबूत ऑक्सीडाइज़र के लिए नहीं।

तीन सामान्य गलतियाँ:

(1) स्थापना के दौरान होंठ को नुकसान पहुंचाना: स्थापना से पहले निरीक्षण करें।

(2) अधिक कसने या अनुचित ग्रूव डिजाइन: यू-प्रकार की सीलें मानक एएस568ए ओ-रिंग ग्रूव्स में फिट होती हैं। गलत आयाम सील को नुकसान पहुंचाते हैं।

(3) पीछे की ओर स्थापित करना: यू-प्रकार की सीलें दिशात्मक होती हैं। यू-ओपनिंग को दबाव पक्ष का सामना करना चाहिए (जहां दबाव "यू" में प्रवेश करता है)।
