वर्जिन पीटीएफई लगभग किसी भी रसायन को धारण करता है, लेकिन निरंतर संपीड़न के तहत यह ठंडा-प्रवाह करता है: बोल्ट लोड ढीला हो जाता है, गैसकेट पतला हो जाता है, और जोड़ रोने लगता है। ग्लास-लाइनेड, सिरेमिक और प्लास्टिक उपकरणों पर समस्या उलट जाती है - मानक पीटीएफई को सील रखने के लिए आवश्यक टॉर्क अक्सर निकला हुआ किनारा को तोड़ने के लिए पर्याप्त होता है।
यह शीट एक सामग्री परिवर्तन के साथ दोनों विफलता मोड को हल करती है। खोखले ग्लास माइक्रोस्फीयर को पीटीएफई मैट्रिक्स के माध्यम से फैलाया जाता है, जिससे इलास्टिक रिकवरी लगभग 21.8% से बढ़कर 55.8% हो जाती है। गैसकेट काफ़ी कम बोल्ट दबाव के साथ सीलिंग बल बनाए रखता है, और यह इतना नरम रहता है कि मशीनी सतह की मांग के बजाय गड्ढों और लहरों को बंद कर देता है।

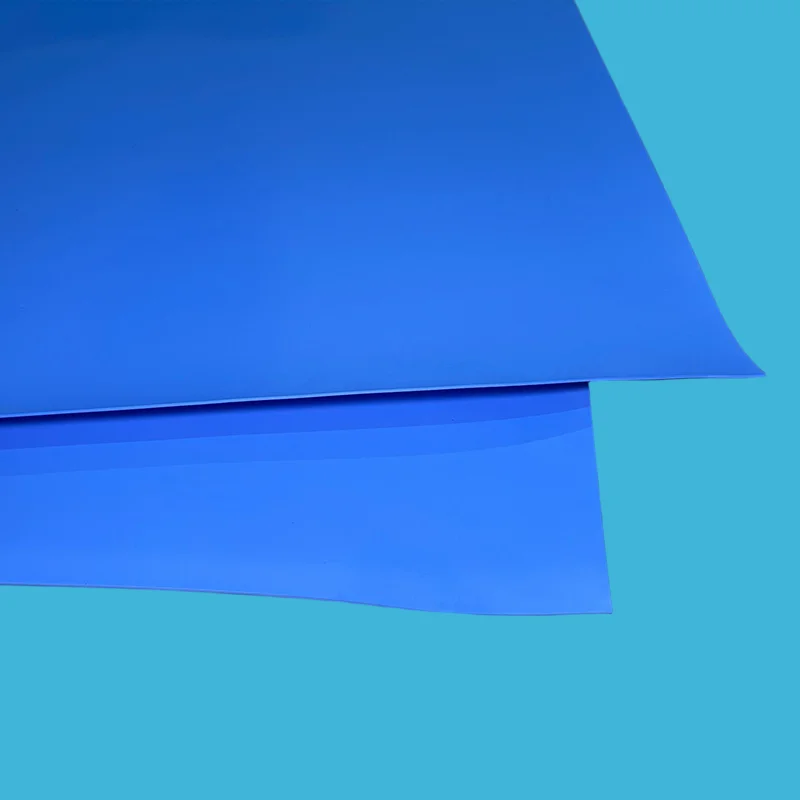

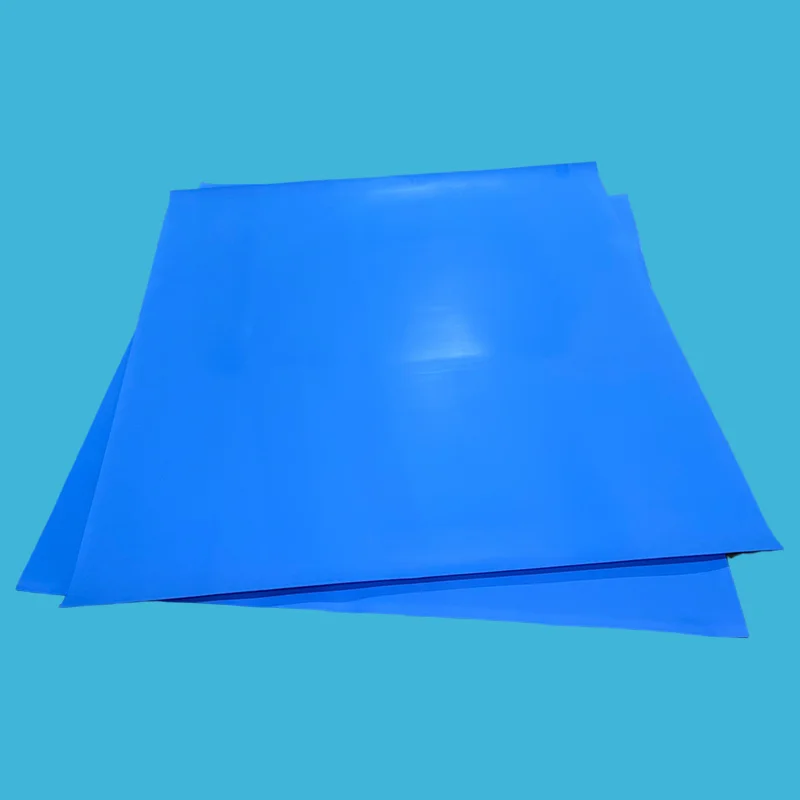

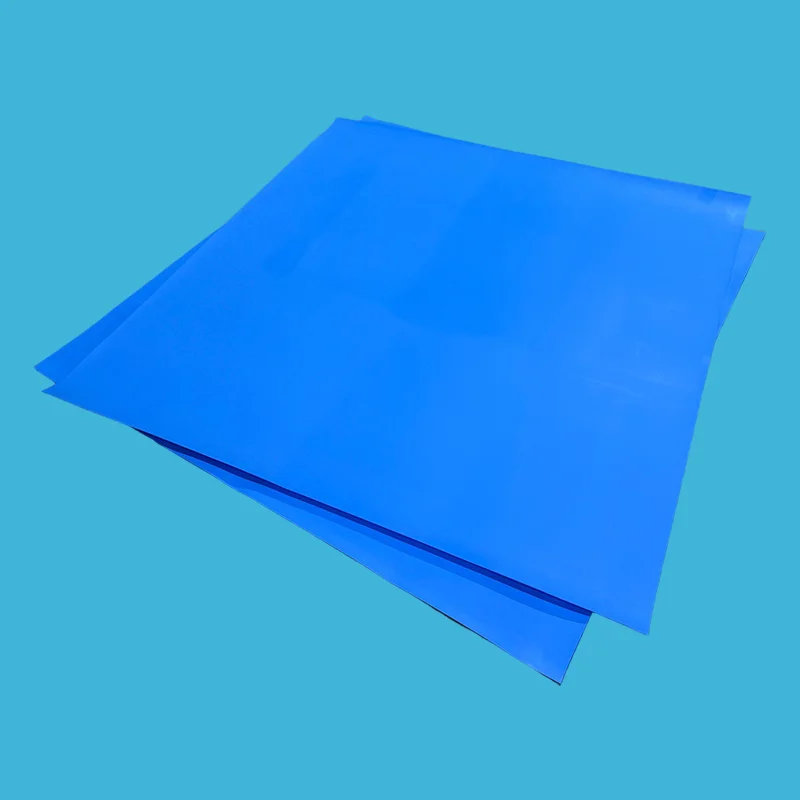

ग्लास-बीड से भरी पीटीएफई शीट एक इंजीनियर्ड कंपाउंड है, कोटिंग नहीं। शीट बनने से पहले हल्के खोखले कांच के गोले को वर्जिन पीटीएफई राल में समान रूप से मिश्रित किया जाता है, इसलिए सुदृढीकरण सतह पर बैठने के बजाय पूरी मोटाई में चलता है।
परिणामस्वरूप तीन चीजें बदल जाती हैं। सबसे पहले, गोले स्लिप विमानों को बाधित करते हैं जो पीटीएफई को लोड के तहत प्रवाहित करते हैं, इसलिए रेंगने के प्रतिरोध में सुधार होता है और बोल्ट टॉर्क लंबे समय तक बना रहता है। दूसरा, सामग्री को मापने योग्य स्प्रिंग-बैक प्राप्त होता है -वर्जिन पीटीएफई के लिए 21.8% के मुकाबले 55.8% रिकवरी- जिसका अर्थ है कि गैस्केट कुचले रहने के बजाय संपीड़न के बाद निकला हुआ किनारा के खिलाफ पीछे की ओर धकेलता है। तीसरा, क्योंकि यह कम संपीड़न पर सील करता है, इसका उपयोग उन फ्लैंग्स पर किया जा सकता है जो पारंपरिक पीटीएफई इंस्टॉलेशन टॉर्क से क्षतिग्रस्त हो जाएंगे।
रासायनिक प्रदर्शन बरकरार रहता है. परिसर अभी भी पूरी तरह से ढका हुआ हैपीएच 0-14रेंज और निरंतर सेवा-180°C से +200°C, इसलिए यांत्रिक उन्नयन मीडिया अनुकूलता की कीमत पर नहीं आता है। यदि आप पूरे परिवार में फिलर प्रकारों की तुलना कर रहे हैं, तोसंशोधित PTFE शीटअवलोकन से पता चलता है कि ग्लास मनका, ग्लास फाइबर, ग्रेफाइट और कांस्य ग्रेड कैसे भिन्न होते हैं।
रिकवरी वह गुण है जो यह तय करता है कि जोड़ अभी भी बारहवें महीने में टॉर्क बरकरार रखता है या नहीं। नीचे दी गई तालिका एक ही परीक्षण पद्धति के तहत दो सामग्रियों की तुलना करती है।
| सामग्री | पुनर्प्राप्ति दर | साइट पर इसका क्या मतलब है |
|---|---|---|
| वर्जिन पीटीएफई | ~21.8% | स्थायी रूप से संपीड़ित करता है; बोल्ट टॉर्क शिथिल हो जाता है और गैस्केट समय के साथ लीक हो जाता है |
| ग्लास माइक्रोस्फीयर पीटीएफई | ~32-55.8% | संपीड़न के बाद ठीक हो जाता है; बोल्ट टॉर्क को बनाए रखता है और सील जीवन को बढ़ाता है |
उच्च पुनर्प्राप्ति का अर्थ है लंबे समय तक सीलिंग बल, कम रिसाव और कम अनियोजित डाउनटाइम।
| फ़ील्ड समस्या | ग्लास माइक्रोस्फेयर PTFE इसे कैसे संबोधित करता है |
|---|---|
| शुद्ध PTFE लोड के तहत रेंगता और लीक होता है | ग्लास माइक्रोस्फीयर संरचना को मजबूत करते हैं और बोल्ट टॉर्क को लंबे समय तक बनाए रखते हैं |
| खुरदरे या गड्ढों वाले फ्लैंज का रिसाव | नरम, अनुरूप सामग्री बिना पीसने या मशीनिंग के अनियमितताओं को भर देती है |
| ग्लास-लाइन वाले फ्लैंज उच्च टॉर्क के तहत टूट जाते हैं | कम बोल्ट दबाव पर सील, नाजुक सतहों की रक्षा |
| गैस्केट समय के साथ सीलिंग बल खो देते हैं | 55.8% तक की रिकवरी संपीड़न के बाद सील को बनाए रखती है |
| एसिड, विलायक और कास्टिक सील पर हमला करते हैं | PTFE मैट्रिक्स pH 0-14 प्रतिरोध प्रदान करता है |
ये तीनों वैध विकल्प हैं, लेकिन ये विनिमेय नहीं हैं। नीचे दिया गया मैट्रिक्स विनिर्देश समीक्षा में लाने वाला है।
| विशेषता | ग्लास माइक्रोस्फीयर पीटीएफई | वर्जिन पीटीएफई | ग्लास फाइबर पीटीएफई |
|---|---|---|---|
| पुनर्प्राप्ति दर | ~32-55.8%, उत्कृष्ट | 21.8%, गरीब | मध्यम |
| रेंगना प्रतिरोध | उत्कृष्ट | गरीब | अच्छा |
| दबाव | नरम और अनुरूप | कठोर | मध्यम |
| निकला हुआ किनारा संरक्षण | नाजुक फ्लैंज पर सुरक्षित | मध्यम | सतहों को खरोंच सकता है |
| दबाव छत | 55 बार तक | 30 बार तक | उच्चतर, 100 बार तक |
| रासायनिक प्रतिरोध | पीएच 0-14, एचएफ को छोड़कर | पीएच 0-14 | पीएच 0-14, एचएफ और मजबूत क्षार को छोड़कर |
| के लिए सर्वोत्तम | नाजुक फ्लैंज, कम टॉर्क, थर्मल साइकलिंग | स्वच्छ रसायन, चिकने फ्लैंज, एफडीए सेवा | अपघर्षक मीडिया, उच्च दबाव |
यदि आपकी लाइन 55 बार से ऊपर चलती है या अपघर्षक घोल ले जाती है, तोग्लास-फाइबर से भरी पीटीएफई शीटमजबूत यांत्रिक विकल्प है. यदि यह मध्यम दबाव पर चलता है और निकला हुआ किनारा कमजोर कड़ी है, तो यह ग्रेड सही विनिर्देश है।
| यदि आपका आवेदन है... | निर्दिष्ट करें | क्यों |
|---|---|---|
| ग्लास-लाइनेड, सिरेमिक या प्लास्टिक फ्लैंज | ग्लास माइक्रोस्फीयर पीटीएफई | कम टोक़ और निकला हुआ किनारा-अनुकूल |
| खुरदरा, गड्ढेदार या विकृत निकला हुआ किनारा | ग्लास माइक्रोस्फीयर पीटीएफई | अनुरूप, अनियमितताओं को भरता है |
| एसिड और सॉल्वैंट्स के साथ रासायनिक प्रसंस्करण | ग्लास माइक्रोस्फीयर पीटीएफई | पीएच 0-14 सार्वभौमिक प्रतिरोध |
| खाद्य या दवा प्रसंस्करण | ग्लास माइक्रोस्फीयर पीटीएफई, एफडीए ग्रेड | एफडीए अनुरूप ग्रेड उपलब्ध हैं |
| थर्मल साइक्लिंग सेवा | ग्लास माइक्रोस्फीयर पीटीएफई | तापमान में उतार-चढ़ाव के माध्यम से सील बनाए रखता है |
| मानक सेवा में स्वच्छ, चिकने फ्लैंज | वर्जिन पीटीएफई | कम सामग्री लागत |
| उच्च दबाव पर अपघर्षक मीडिया | ग्लास फाइबर पीटीएफई | उच्च यांत्रिक शक्ति |
| उद्योग | विशिष्ट अनुप्रयोग | कारण |
|---|---|---|
| रासायनिक प्रसंस्करण | पाइप फ्लैंज, रिएक्टर कवर, हीट एक्सचेंजर्स | कम टॉर्क पर पीएच 0-14 प्रतिरोध |
| फार्मास्युटिकल | बाँझ उपकरण, बायोरिएक्टर | शुद्ध सामग्री, गैर-दूषित, एफडीए अनुपालन |
| खाद्य और पेय पदार्थ | स्वच्छता कनेक्शन, भरने के उपकरण | एफडीए-अनुपालक और साफ करने में आसान |
| कांच-युक्त उपकरण | ग्लास-लाइन वाले रिएक्टर और बर्तन | कम टॉर्क नाजुक सतहों की रक्षा करता है |
इस शीट से गैसकेट काटना अन्य नरम गैसकेट सामग्रियों के समान तर्क का पालन करता है - देखेंपीटीएफई गास्केटमानक प्रोफाइल के लिए रेंज, या पूरी तरह से कस्टम आकार के लिए एक ड्राइंग भेजें।
रिपोर्ट किए गए परिणाम विशिष्ट ग्राहक स्थापनाओं को दर्शाते हैं। वास्तविक परिणाम फ़्लैंज की स्थिति, मीडिया, टॉर्क प्रक्रिया और संचालन चक्र के साथ भिन्न होते हैं। अपनी सेवा शर्तें साझा करें और हम उनके लिए उपयुक्त ग्रेड और मोटाई की अनुशंसा करेंगे।
| पैरामीटर | कीमत | परिक्षण विधि |
|---|---|---|
| तापमान की रेंज | -180°C से +200°C | एएसटीएम |
| अधिकतम दबाव | 55 बार तक (800 पीएसआई) | — |
| घनत्व | 1.55-1.70 ग्राम/सेमी³ | एएसटीएम डी792 |
| दबाव | ≥16% | एएसटीएम F36 |
| वसूली | ≥32%, कुछ ग्रेड में 55.8% तक | एएसटीएम F36 |
| तन्यता ताकत | ≥10 एमपीए | एएसटीएम F152 |
| सामग्री | वर्जिन पीटीएफई प्लस खोखले ग्लास माइक्रोस्फीयर | — |
| एफडीए अनुपालन | उपलब्ध | एफडीए 21 सीएफआर 177.1550 |
| आकार (मिमी) | मोटाई सीमा (मिमी) |
|---|---|
| 1500×1500 | 1.0, 1.5, 2.0, 3.0 |
| 1500×4500 | 1.5, 2.0, 3.0 |
| रिवाज़ | ड्राइंग के अनुसार काटें या इन-हाउस गैसकेट कटिंग के लिए बड़े आकार की आपूर्ति करें |
उपरोक्त प्रत्येक संपत्ति आंतरिक पैमाने के बजाय नामित एएसटीएम विधि से जुड़ी हुई है, इसलिए आने वाले निरीक्षण में डेटा को स्वतंत्र रूप से जांचा जा सकता है। संपूर्ण अनुक्रम - कच्चे माल का सत्यापन, प्रक्रियाधीन जांच, अंतिम परीक्षण और बैच रिकॉर्ड - का वर्णन किया गया हैगुणवत्ता आश्वासन पृष्ठ.
शीट का आकार, मोटाई, मात्रा और सेवा मीडिया भेजें। एक मूल्य उद्धरण 24 घंटे के भीतर वापस कर दिया जाता है।
गुणवत्ता मूल्यांकन के लिए मानक आकार की शीट, ट्यूब, रॉड और गैस्केट के नमूने निःशुल्क प्रदान किए जाते हैं; खरीदार कूरियर लागत को कवर करता है। ड्राइंग पर कस्टम आकार उद्धृत किए गए हैं।
मानक आकारों पर छोटे परीक्षण आदेश स्वीकार किए जाते हैं। मात्रा बढ़ने पर वॉल्यूम मूल्य निर्धारण लागू होता है।
अनुरोध पर शिपमेंट के साथ सामग्री प्रमाणपत्र, निरीक्षण रिपोर्ट और अनुपालन घोषणाएं जारी की जाती हैं।
भुगतान की शर्तें शिपमेंट से पहले 70% शेष राशि के साथ 30% टी/टी जमा हैं। शिपमेंट आम तौर पर निंगबो बंदरगाह से होता है, जो कारखाने से लगभग एक घंटे की दूरी पर होता है, जिससे अंतर्देशीय रसद की कमी रहती है। पूर्ण वाणिज्यिक शर्तें यहां सूचीबद्ध हैंअक्सर पूछे जाने वाले प्रश्न पृष्ठ.
यह एक उच्च-प्रदर्शन गैसकेट सामग्री है जो खोखले ग्लास माइक्रोस्फियर के साथ प्रबलित वर्जिन पीटीएफई से बना है। मानक PTFE रेंगता है, या ठंडा-प्रवाह, निरंतर लोड के तहत और समय के साथ बोल्ट टॉर्क खो देता है। ग्लास माइक्रोस्फीयर पीटीएफई उस रेंगने का विरोध करता है और कहीं अधिक उच्च रिकवरी दर देता है, इसलिए यह सीलिंग बल को लंबे समय तक बनाए रखता है, कम री-टॉर्किंग की आवश्यकता होती है और मांग वाली सेवा में लंबे समय तक टिकता है।
हाँ - यह इसके प्राथमिक अनुप्रयोगों में से एक है। सामग्री को ग्लास-लाइनेड, सिरेमिक और प्लास्टिक फ्लैंज पर कम बोल्ट टॉर्क सीलिंग के लिए डिज़ाइन किया गया है। यह नरम और अत्यधिक अनुरूप है, उच्च संपीड़न बल के बिना खरोंच, गड्ढों और सतह की अनियमितताओं को भरता है। यह मायने रखता है क्योंकि ग्लास-लाइन वाले फ्लैंज को अधिक टॉर्क देने से अस्तर में दरार आ सकती है, और प्रत्येक मरम्मत दोनों हिस्सों और डाउनटाइम में महंगी होती है।
यह पूर्ण पीएच 0-14 रेंज को कवर करता है और अधिकांश एसिड, क्षार, सॉल्वैंट्स और हाइड्रोकार्बन के लिए उपयुक्त है। यह हैनहींहाइड्रोफ्लोरोइक एसिड के साथ संगत, क्योंकि ग्लास माइक्रोस्फीयर एचएफ सेवा में घुल जाता है और गैसकेट विफल हो जाता है; वहां वर्जिन पीटीएफई या कार्बन से भरे पीटीएफई का उपयोग करें। दबाव सीमा 55 बार (800 पीएसआई) है - इससे ऊपर, ग्लास-फाइबर से भरे पीटीएफई निर्दिष्ट करें।
