पीटीएफई स्किव्ड और मोल्डेड शीट

पीटीएफई स्किव्ड और मोल्डेड शीट उत्पादों का उपयोग रासायनिक, यांत्रिक और विद्युत उद्योगों में किया जाता है। यदि आप इन उत्पादों के पेशेवर निर्माता और आपूर्तिकर्ता की तलाश में हैं, तो टैफ़नो चुनें और हम एक-स्टेशन सेवाएं प्रदान कर सकते हैं।

पीटीएफई स्किव्ड शीट: सिंटरिंग के बाद मोल्डेड पीटीएफई बिलेट से रोटरी कटिंग (स्काइविंग) द्वारा निर्मित। पतली, सटीक, बड़ी चौड़ाई, उत्कृष्ट सतह फिनिश। इसे तब चुनें जब आपको सख्त मोटाई सहनशीलता (±0.02 मिमी), बड़ी चौड़ाई (2700 मिमी तक) और चिकनी सतह वाली पतली शीट (0.3-10 मिमी) की आवश्यकता हो। गास्केट, लाइनर, टेप और विद्युत इन्सुलेशन के लिए आदर्श।

पीटीएफई मोल्डेड शीट: पीटीएफई राल को एक सांचे में संपीड़न मोल्डिंग, फिर सिंटरिंग द्वारा उत्पादित किया जाता है। मोटा, मजबूत, उत्कृष्ट यांत्रिक गुण। जब आपको संरचनात्मक भागों, बियरिंग पैड, वाल्व सीटों और सामग्री अखंडता की आवश्यकता वाले घटकों में मशीनिंग के लिए मोटी शीट (4-200 मिमी) की आवश्यकता हो तो इसे चुनें।

विनिर्माण प्रक्रिया: क्या अंतर है?

स्किव्ड और मोल्डेड पीटीएफई शीट के बीच मूलभूत अंतर विनिर्माण प्रक्रिया में निहित है।

पीटीएफई स्किव्ड शीट

पीटीएफई राल को एक बेलनाकार बिलेट में जमाकर, सिंटरिंग करके, फिर बिलेट को पतली शीट में रोटरी कटिंग (स्काइविंग) द्वारा निर्मित किया जाता है।

उत्कृष्ट सतह फिनिश और सख्त मोटाई सहनशीलता के साथ पतली चादरें तैयार करता है

2700 मिमी तक बड़ी चौड़ाई में उपलब्ध है

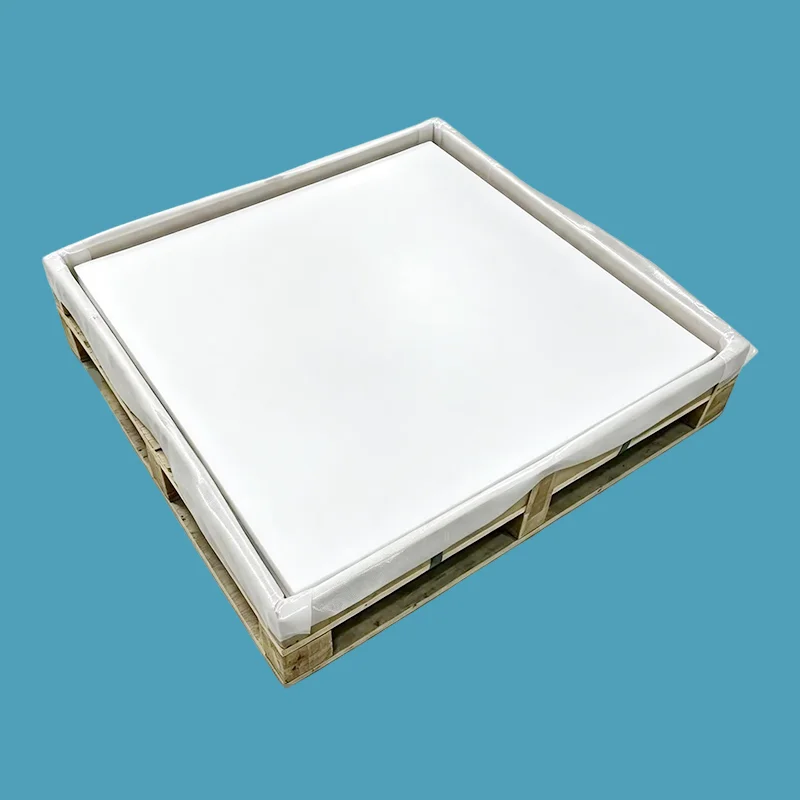

पीटीएफई मोल्डेड शीट

दबाव के तहत एक फ्लैट मोल्ड में पीटीएफई राल को संपीड़न मोल्डिंग द्वारा निर्मित, फिर सिंटरिंग

उच्च यांत्रिक अखंडता के साथ मोटी, घनी चादरें तैयार करता है

भरे हुए ग्रेड (ग्लास, कार्बन, ग्रेफाइट, MoS₂, कांस्य) मुख्य रूप से मोल्डेड शीट के रूप में उपलब्ध हैं

स्किव्ड शीट की मुख्य विशेषताएं

मुख्य लाभ:

परिशुद्धता मोटाई: सख्त मोटाई सहनशीलता की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श

बड़ी चौड़ाई: 2700 मिमी तक चौड़ी, बड़े निकला हुआ किनारा गैसकेट के लिए उपयुक्त

चिकनी सतह: उत्कृष्ट सतह फिनिश, उपयोग के लिए तैयार

लचीला: पतले गेज के लिए रोल में आपूर्ति की जा सकती है

मोल्डेड शीट की मुख्य विशेषताएं

मुख्य लाभ:

मोटा स्टॉक: कस्टम भागों में मशीनिंग के लिए आदर्श

घनी संरचना: उत्कृष्ट यांत्रिक शक्ति

संरचनात्मक अखंडता: लोड-असर अनुप्रयोगों के लिए उपयुक्त

भरे हुए ग्रेड उपलब्ध हैं: उन्नत गुणों के लिए ग्लास, कार्बन, ग्रेफाइट, MoS₂, कांस्य

तुलना और चयन गाइड

स्किव्ड शीट बनाम मोल्डेड शीट

त्वरित चयन मार्गदर्शिका

प्राथमिक अनुप्रयोग

तकनीकी निर्देश

पीटीएफई शीट गुण

स्किव्ड शीट के उपलब्ध आकार

मोल्डेड शीट के उपलब्ध आकार

गुणवत्ता आश्वासन

100% वर्जिन पीटीएफई रेज़िन - कोई रिग्राइंड नहीं, कोई पुनर्चक्रित सामग्री नहीं

पूर्ण पता लगाने की क्षमता—सामग्री प्रमाणपत्र अनुरोध पर उपलब्ध हैं

परिशुद्धता विनिर्माण - स्किव्ड शीट के लिए सख्त मोटाई सहनशीलता

एफडीए-अनुपालक ग्रेड उपलब्ध हैं—वर्जिन पीटीएफई एफडीए आवश्यकताओं को पूरा करता है

भरे हुए ग्रेड उपलब्ध हैं—ग्लास, कार्बन, ग्रेफाइट, MoS₂, कांस्य

बड़े आकार की क्षमताएं - 2700 मिमी चौड़ी स्किव्ड शीट तक, 2000×2000 मिमी मोल्डेड शीट तक

लीड समय—स्टॉक में मानक आकार (24-48 घंटे); कस्टम आकार 5-15 दिन

केस स्टडी

फ़ुज़ियान, चीन में एक पेट्रोकेमिकल कंपनी को 2.5 एमपीए दबाव और 180 डिग्री सेल्सियस तापमान की कठोर परिस्थितियों में काम करने वाले हीट एक्सचेंजर फ्लैंज सिस्टम में बार-बार सीलिंग समस्याओं का सामना करना पड़ा। रासायनिक मीडिया और ऊंचे तापमान के निरंतर संपर्क के कारण मूल रबर गैस्केट में तेजी से उम्र बढ़ने, सूजन और प्रदर्शन में गिरावट का अनुभव हुआ, जिसके परिणामस्वरूप बार-बार गैस्केट प्रतिस्थापन, रखरखाव लागत में वृद्धि और संभावित उत्पादन रुकावटें हुईं।

सीलिंग विश्वसनीयता में सुधार करने के लिए, कंपनी ने पारंपरिक रबर गैसकेट को मोल्डेड पीटीएफई शीट से निर्मित सटीक-कट गैसकेट से बदल दिया। पीटीएफई उत्कृष्ट रासायनिक प्रतिरोध, उत्कृष्ट तापमान स्थिरता, कम घर्षण गुण और दीर्घकालिक सीलिंग प्रदर्शन प्रदान करता है, जो इसे पेट्रोकेमिकल अनुप्रयोगों की मांग के लिए उपयुक्त बनाता है। ढाली गई पीटीएफई शीट लगातार सामग्री घनत्व, अच्छी आयामी स्थिरता और संक्षारक प्रक्रिया मीडिया के खिलाफ विश्वसनीय प्रतिरोध प्रदान करती है।

कार्यान्वयन के बाद, पीटीएफई मोल्डेड शीट कट गास्केट ने 2.5 एमपीए और 180 डिग्री सेल्सियस पर निरंतर संचालन के तहत स्थिर सीलिंग प्रदर्शन बनाए रखा। पिछले रबर गैसकेट समाधान की तुलना में, सेवा जीवन को लगभग 3 महीने से बढ़ाकर 2 साल से अधिक कर दिया गया, जिससे रखरखाव की आवृत्ति में काफी कमी आई और उपकरण संचालन विश्वसनीयता में सुधार हुआ।

आवेदन परिणाम:

● अनुप्रयोग उपकरण: पेट्रोकेमिकल हीट एक्सचेंजर निकला हुआ किनारा प्रणाली

● परिचालन शर्तें: 2.5 एमपीए दबाव/180 डिग्री सेल्सियस तापमान

● मूल समाधान: रबर गैसकेट

● प्रतिस्थापन समाधान: ढाला हुआ PTFE शीट कट गैसकेट

● सेवा जीवन में सुधार: इसे 3 महीने से बढ़ाकर 2 साल से अधिक कर दिया गया है

● लाभ: बेहतर रासायनिक प्रतिरोध, कम रखरखाव डाउनटाइम, कम प्रतिस्थापन लागत और बढ़ी हुई सीलिंग विश्वसनीयता

यह मामला उच्च तापमान, रासायनिक रूप से आक्रामक सीलिंग अनुप्रयोगों में पीटीएफई मोल्डेड शीट के फायदों को प्रदर्शित करता है, जो पेट्रोकेमिकल उद्योग में पारंपरिक रबर गैसकेट सामग्री के लिए एक टिकाऊ और विश्वसनीय विकल्प प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: पीटीएफई स्किव्ड और मोल्डेड शीट के लिए, क्या अंतर है, और मुझे प्रत्येक का उपयोग कब करना चाहिए?

उत्तर: स्किव्ड शीट एक मोल्डेड पीटीएफई बिलेट से रोटरी कट होती है। यह सघन मोटाई सहनशीलता (±0.02 मिमी), चिकनी सतह और बड़ी चौड़ाई (2700 मिमी तक) के साथ पतली शीट (0.3-10 मिमी) का उत्पादन करता है।

जब स्किव्ड का प्रयोग करें: आपको सटीक मोटाई की आवश्यकता वाले पतले गास्केट, लाइनर, विद्युत इन्सुलेशन टेप, या बड़े निकला हुआ किनारा गास्केट की आवश्यकता होती है।

मोल्डेड शीट सीधे संपीड़न मोल्डेड होती है। यह उच्च संरचनात्मक अखंडता और यांत्रिक शक्ति के साथ मोटी शीट (4-200 मिमी) का उत्पादन करता है।

जब ढाला प्रयोग करें: आपको बियरिंग पैड, वाल्व सीट, कस्टम मशीनीकृत हिस्से, या संरचनात्मक सीलिंग अनुप्रयोगों की आवश्यकता है।

त्वरित नियम:

पतली, सटीक, बड़ी चौड़ाई चाहिए? स्किव्ड।

मोटा, मजबूत, मशीनीय चाहिए? ढाला हुआ।

दोनों -180°C से +200°C और pH 0-14 रासायनिक प्रतिरोध को संभालते हैं।

प्रश्न: स्किव्ड और मोल्डेड शीट के लिए कौन सी मोटाई और आकार की श्रेणियां उपलब्ध हैं?

ए: तिरछी चादर: मोटाई 0.1-10 मिमी (30 मिमी तक मोटी उपलब्ध)। चौड़ाई 2700 मिमी तक। पतले गेज के लिए मोटाई सहनशीलता ±0.02 मिमी जितनी सख्त। बड़े गैस्केट अनुप्रयोगों के लिए उत्कृष्ट जहां चौड़ी चादरें सीम को कम करती हैं।

ढली हुई चादर: मोटाई 2-200 मिमी. आकार 2000×2000 मिमी तक। मोटाई सहनशीलता कम सटीक (±0.3-1.0 मिमी) लेकिन सामग्री अखंडता बेहतर है। भरे हुए ग्रेड (ग्लास, कार्बन, ग्रेफाइट, एमओएस₂, कांस्य) बेहतर यांत्रिक गुणों के लिए मुख्य रूप से मोल्डेड शीट के रूप में उपलब्ध हैं।

हम मानक और कस्टम आकारों में दोनों प्रकार की आपूर्ति करते हैं। एक विशिष्ट आकार की आवश्यकता है? कोटेशन के लिए अपना विवरण भेजें.

प्रश्न: सीमाएँ और सबसे आम गलतियाँ क्या हैं?

ए: तापमान: -180°C से +200°C निरंतर सेवा।

रासायनिक: पीएच 0-14 सार्वभौमिक प्रतिरोध, पिघली हुई क्षार धातुओं या मौलिक फ्लोरीन के साथ संगत नहीं।

सीमाएँ: पीटीएफई नरम है, निरंतर भार (ठंडा प्रवाह / रेंगना) के तहत विकृत हो जाता है। विनिर्माण प्रक्रिया के कारण स्किव्ड शीट मोल्डेड शीट की तुलना में नरम होती है। मोल्डेड शीट में बेहतर यांत्रिक शक्ति होती है।

दो सामान्य गलतियाँ:

(1) संरचनात्मक या मोटे अनुप्रयोगों के लिए स्किव्ड शीट का उपयोग करने से इसमें मोटाई और यांत्रिक शक्ति का अभाव होता है। संरचनात्मक भागों के लिए मोल्डेड शीट का उपयोग करें।

(2) पतली गास्केट के लिए मोल्डेड शीट का उपयोग करने से, जिसमें सख्त सहनशीलता की आवश्यकता होती है, मोटाई सहनशीलता कम होती है। सटीक पतले अनुप्रयोगों के लिए स्किव्ड शीट का उपयोग करें।
