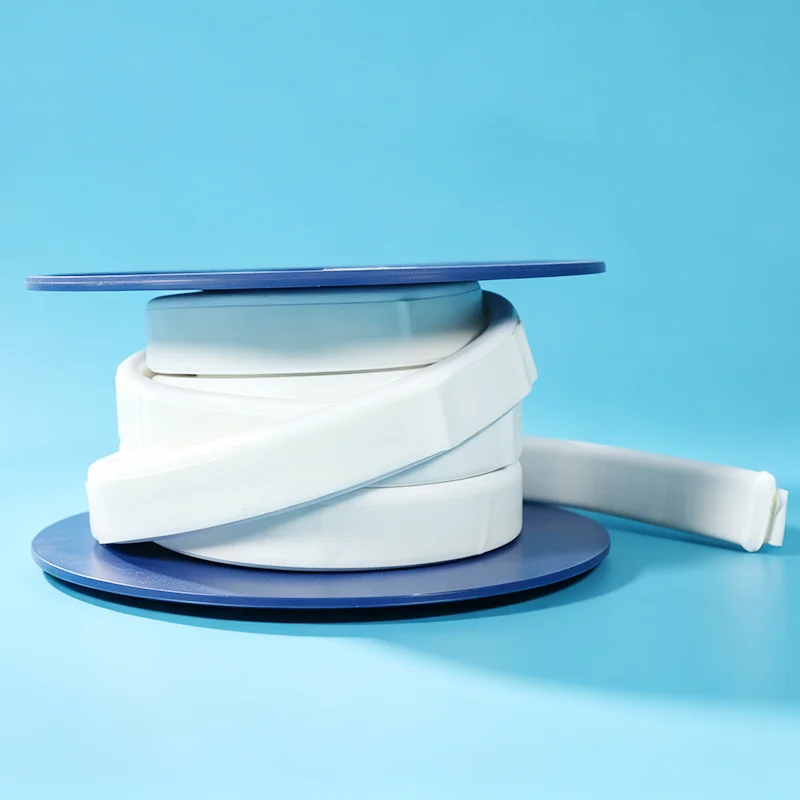

विस्तारित PTFE सीलिंग कॉर्ड

अनियमित फ्लैंज, क्षतिग्रस्त सीलिंग सतहों या कस्टम उपकरण के लिए प्री-कट गास्केट का मिलान करना अक्सर मुश्किल होता है। विस्तारित पीटीएफई सीलिंग कॉर्ड उपयोगकर्ताओं को साइट पर आवश्यक लंबाई में कटौती करने और सीलिंग क्षेत्र के अनुसार सीधे गैसकेट बनाने की अनुमति देकर एक लचीला विकल्प प्रदान करता है। इसकी नरम विस्तारित संरचना कम बोल्ट टॉर्क के साथ विश्वसनीय सीलिंग बनाए रखते हुए खुरदरी, गड्ढों वाली और असमान सतहों के अनुकूल होती है।

ईपीटीएफई से निर्मित, कॉर्ड पीएच 0-14 मीडिया में उत्कृष्ट रासायनिक प्रतिरोध प्रदान करता है, जिसका तापमान -196 डिग्री सेल्सियस से +200 डिग्री सेल्सियस और दबाव क्षमता 100 बार तक होती है। रखरखाव और गैर-मानक अनुप्रयोगों के लिए तेज़ सीलिंग समाधान प्राप्त करने के लिए आज ही टैफ़नो से संपर्क करें।

विस्तारित PTFE कॉर्ड कैसे लचीली सीलिंग प्रदान करता है?

विस्तारित PTFE सीलिंग कॉर्ड एक विस्तार प्रक्रिया के माध्यम से 100% शुद्ध PTFE राल से निर्मित एक सतत सीलिंग सामग्री है। इसकी नरम सूक्ष्म-छिद्रपूर्ण संरचना उत्कृष्ट संपीड़न क्षमता और लचीलापन प्रदान करती है, जिससे विश्वसनीय सीलिंग प्रदर्शन को बनाए रखते हुए कॉर्ड को अनियमित सीलिंग क्षेत्रों, अंतराल और जटिल निकला हुआ किनारा ज्यामिति के अनुकूल होने की अनुमति मिलती है।

आसान फ़ील्ड इंस्टॉलेशन के लिए डिज़ाइन किया गया, कॉर्ड को आवश्यक लंबाई में काटा जा सकता है, सीधे सीलिंग ग्रूव या निकला हुआ किनारा क्षेत्र में रखा जा सकता है, और एक टिकाऊ गैस्केट बनाने के लिए असेंबली के दौरान संपीड़ित किया जा सकता है।

स्वयं-चिपकने वाला विकल्प कॉर्ड को स्थिति में रखने में मदद करता है, विशेष रूप से ऊर्ध्वाधर सतहों या कठिन स्थापना स्थितियों के लिए।

प्रमुख लाभ

1. लचीला आकार अनुकूलन

संपीड़ित संरचना असमान सतहों और सीलिंग अंतरालों को भरती है जिन्हें मानक प्री-कट गास्केट के साथ कवर करना मुश्किल होता है।

2. 100% शुद्ध PTFE सामग्री

भराव और ग्रेफाइट से मुक्त, उत्कृष्ट रासायनिक प्रतिरोध प्रदान करता है और संदूषण जोखिमों को रोकता है।

3. व्यापक तापमान क्षमता

सीलिंग प्रदर्शन को बनाए रखते हुए -196 डिग्री सेल्सियस तक क्रायोजेनिक तापमान पर लचीला रहता है।

4. दीर्घकालिक स्थिरता

पारंपरिक पीटीएफई की तुलना में रेंगने और ठंडे प्रवाह का बेहतर प्रतिरोध करता है, विस्तारित सेवा के दौरान सीलिंग बल बनाए रखने में मदद करता है।

विस्तारित PTFE कॉर्ड क्यों चुनें?

तुलना एवं चयन मार्गदर्शिका

ईपीटीएफई कॉर्ड बनाम प्री-कट गास्केट बनाम पारंपरिक पीटीएफई

त्वरित चयन मार्गदर्शिका

आकार चयन मार्गदर्शिका

प्राथमिक अनुप्रयोग

आवेदन मामले

केस स्टडी 1: रासायनिक संयंत्र - समाप्त इन्वेंटरी लागत

चुनौती: एक रासायनिक संयंत्र ने 20+ फ्लैंज आकारों के लिए 100+ गैसकेट आकारों का भंडारण किया। इन्वेंटरी महंगी और जगह लेने वाली थी। गैर-मानक फ़्लैंज के कारण कस्टम गास्केट के लिए कई दिनों तक प्रतीक्षा करनी पड़ी।

समाधान: सभी कटे गैस्केट को विस्तारित पीटीएफई कॉर्ड से बदल दिया गया। इसके बजाय 4 कॉर्ड साइज़ स्टॉक किए गए।

परिणाम: इन्वेंटरी लागत 80% कम हो गई। डाउनटाइम दिनों से घटकर घंटों में आ गया। एक कॉर्ड कई फ्लैंज आकारों को कवर करता है।

केस स्टडी 2: ग्लास-लाइन्ड रिएक्टर - फ़्लैंज क्षति को समाप्त किया गया

चुनौती: कठोर पीटीएफई गैसकेट को सील करने के लिए आवश्यक उच्च टॉर्क के कारण एक फार्मास्युटिकल संयंत्र ग्लास-लाइन वाले रिएक्टर कवर को तोड़ रहा था।

समाधान: स्वयं-चिपकने वाली बैकिंग के साथ विस्तारित पीटीएफई सीलिंग कॉर्ड पर स्विच किया गया। कम बोल्ट दबाव की आवश्यकता है.

परिणाम: शून्य ग्लास अस्तर क्षति। कम टॉर्क के साथ परफेक्ट सील। 18 महीने और गिनती - कोई प्रतिस्थापन नहीं।

नोट: वास्तविक मामले के परिणाम आवेदन की शर्तों के अनुसार भिन्न होते हैं। एप्लिकेशन-विशिष्ट अनुशंसाओं के लिए हमसे संपर्क करें।

तकनीकी निर्देश

ePTFE सीलिंग कॉर्ड गुण

उपलब्ध आकार

गुणवत्ता आश्वासन

100% वर्जिन पीटीएफई रेज़िन - कोई रिग्राइंड नहीं, कोई पुनर्चक्रित सामग्री नहीं। लगातार गुणवत्ता.

पूर्ण पता लगाने की क्षमता - प्रत्येक बैच का पता लगाया जा सकता है। अनुरोध पर सामग्री प्रमाण पत्र।

एफडीए-अनुपालक ग्रेड उपलब्ध - एफडीए 21 सीएफआर 177.1550 और बीएफआर आवश्यकताओं को पूरा करता है।

परिशुद्धता विनिर्माण—निरंतर प्रक्रिया लगातार घनत्व और संपीड्यता सुनिश्चित करती है।

लंबी शैल्फ जीवन—असीमित शैल्फ जीवन—समय के साथ कोई गिरावट नहीं।

गुणवत्ता परीक्षण - प्रति बैच तन्य शक्ति, घनत्व और संपीड़न क्षमता का परीक्षण किया गया।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: विस्तारित पीटीएफई सीलिंग कॉर्ड का उपयोग कब किया जाना चाहिए?

ए:इसका उपयोग कब करना है: अनियमित सतहें, क्षतिग्रस्त फ्लैंज, अमानक आकार, बड़े-व्यास वाले फ्लैंज, कम टॉर्क की आवश्यकता वाले ग्लास-लाइन वाले/प्लास्टिक फ्लैंज।

इसका उपयोग कब नहीं करना चाहिए: उच्च दबाव गतिशील सीलिंग (चलती हिस्से), केवल स्थिर सील।

प्रश्न: ईपीटीएफई सीलिंग कॉर्ड की लागत कितनी है, लीड टाइम क्या है?

उत्तर: लागत व्यास/क्रॉस-सेक्शन, प्रति रोल लंबाई और मात्रा पर निर्भर करती है। एक एकल रोल की लागत आमतौर पर 10 अलग-अलग गैसकेट आकारों को स्टॉक करने से कम होती है।

कुल लागत दृश्य: मानक गैस्केट शीट की तुलना में कॉर्ड की लागत प्रति मीटर अधिक है। लेकिन आप बिल्कुल वही काटते हैं जिसकी आपको आवश्यकता है, शून्य अपशिष्ट, शून्य प्रतीक्षा, शून्य कस्टम टूलींग। एक वर्ष में, इन्वेंट्री, डाउनटाइम और अपशिष्ट बचत सामग्री लागत से अधिक हो जाती है।

समय सीमा:

स्टॉक में: 24-48 घंटों के भीतर भेजा जाएगा।

शिपिंग: हवा 5-10 दिन, समुद्र 15-30 दिन।

प्रश्न: सीमाएँ और सबसे आम गलतियाँ क्या हैं?

ए: तापमान: -196°C से +200°C (अल्पकालिक +315°C)।

दबाव: 100 बार (तरल), 16 बार (गैस) तक।

रासायनिक:पीएच 0-14, सार्वभौमिक प्रतिरोध, पिघली हुई क्षार धातुओं और फ्लोरीन को छोड़कर।

तीन सामान्य गलतियाँ:

(1) गलत आकार: कॉर्ड गैसकेट संपर्क क्षेत्र का 1/3 से 1/2 होना चाहिए।

(2) अधिक कसना: कम टॉर्क के साथ ईपीटीएफई सील; अधिक कसने से नाल क्षतिग्रस्त हो जाती है।

(3) अनुचित अंत जुड़ाव: सिरों को बोल्ट छेद वाले स्थान पर क्रॉस करना चाहिए। क्षतिग्रस्त सतहों के लिए, स्कोर किए गए क्षेत्र पर ओवरलैप करें या डबल-अप करें।
