असमान फ्लैंज, नाजुक सीलिंग सतहों, अत्यधिक तापमान या आक्रामक रसायनों से जुड़े अनुप्रयोगों के लिए, विस्तारित पीटीएफई शीट एक बहुमुखी सीलिंग समाधान प्रदान करती है जो एक ही सामग्री में अनुकूलनशीलता, स्थायित्व और रासायनिक प्रतिरोध को जोड़ती है।
कठोर पीटीएफई सामग्रियों के विपरीत, विस्तारित संरचना उत्कृष्ट लचीलापन और संपीड़ितता प्रदान करती है, जिससे शीट खुरदरी, खरोंच वाली, गड्ढों वाली और असमान निकला हुआ किनारा सतहों के अनुकूल हो जाती है।
यदि आप ePTFE उत्पाद निर्माता और आपूर्तिकर्ता की तलाश में हैं, तो Taifno एक अच्छा विकल्प है, हम 24 घंटों के भीतर आपकी पूछताछ का उत्तर देंगे।

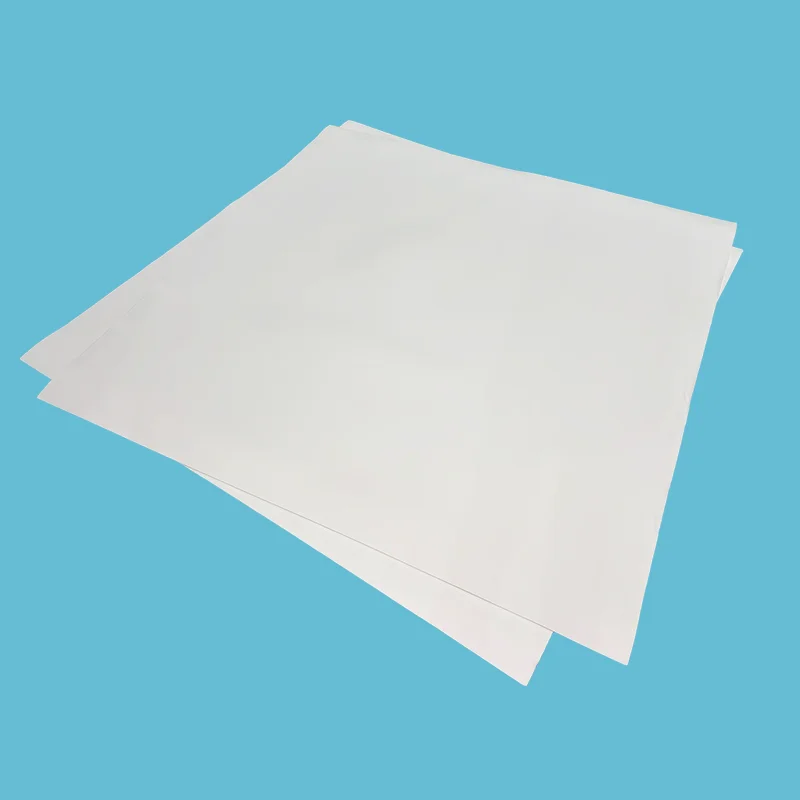

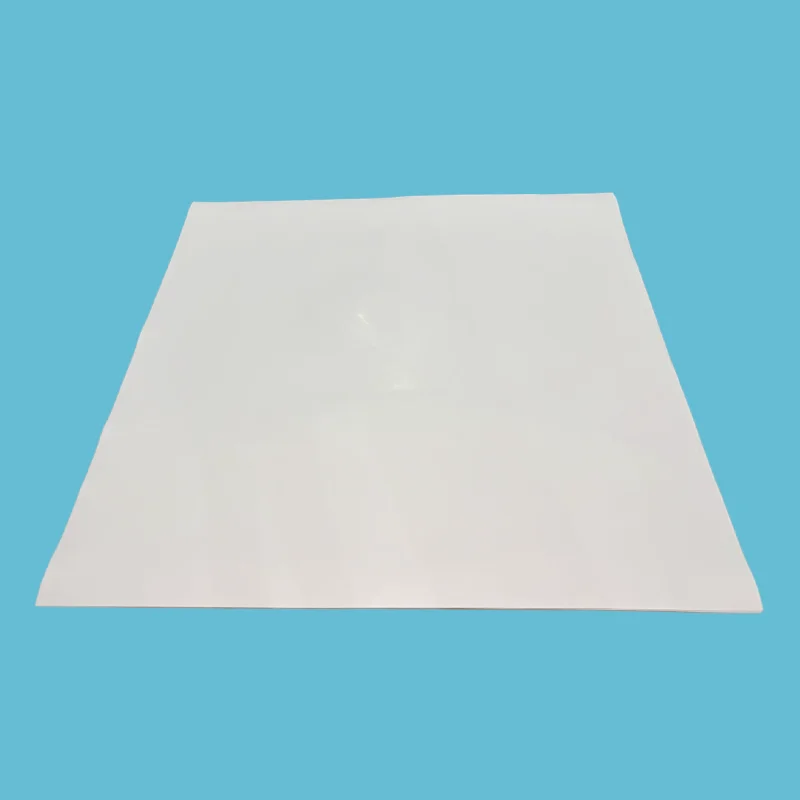

विस्तारित पीटीएफई शीट एक विशेष विस्तार प्रक्रिया के माध्यम से 100% वर्जिन पीटीएफई राल से निर्मित होती है जो घने पीटीएफई संरचना को एक लचीले माइक्रो-फाइब्रिल नेटवर्क में बदल देती है। यह अद्वितीय बहुदिशात्मक फाइबर संरचना पीटीएफई की रासायनिक स्थिरता और स्थायित्व के साथ कोमलता और संपीड़न क्षमता को जोड़ती है।
विस्तारित फाइबर नेटवर्क सामग्री को फ़्लैंज सतह की खामियों के लिए स्वाभाविक रूप से अनुकूलित करने की अनुमति देता है। कम बोल्ट दबाव के तहत, नरम संरचना एक विश्वसनीय सीलिंग बाधा बनाने के लिए खरोंच, गड्ढे और असमान क्षेत्रों को भरती है।
संपीड़न के बाद, सामग्री उत्कृष्ट पुनर्प्राप्ति प्रदर्शन बनाए रखती है, जिससे दबाव परिवर्तन, तापमान चक्रण और दीर्घकालिक सेवा स्थितियों के कारण होने वाले रिसाव को रोकने में मदद मिलती है।
1. शुद्ध PTFE संरचना:फिलर्स या बाइंडरों के बिना 100% वर्जिन पीटीएफई से बना, उत्कृष्ट रासायनिक अनुकूलता सुनिश्चित करता है और संदूषण जोखिमों को रोकता है।
2. बेहतर सतह अनुकूलनशीलता:नरम और लचीली संरचना अनियमित निकला हुआ किनारा सतहों के अनुरूप होती है, जो इसे नाजुक उपकरण और कम-टोक़ सीलिंग अनुप्रयोगों के लिए उपयुक्त बनाती है।
3. विश्वसनीय दीर्घकालिक सीलिंग:विस्तारित संरचना रेंगना और ठंडे प्रवाह को कम करती है, जिससे विस्तारित संचालन के दौरान सीलिंग प्रदर्शन को बनाए रखने में मदद मिलती है।
4. आसान स्थापना:स्थापना के दौरान स्थिति स्थिरता में सुधार के लिए स्वयं-चिपकने वाला बैकिंग विकल्प उपलब्ध हैं, विशेष रूप से ऊर्ध्वाधर या ओवरहेड निकला हुआ किनारा सतहों पर।
|
संकट |
ePTFE शीट्स इसे कैसे हल करती हैं |
|
मानक PTFE रेंगता है और लीक होता है |
सूक्ष्म-छिद्रपूर्ण संरचना ठंडे प्रवाह का प्रतिरोध करती है - समय के साथ सील बनाए रखती है |
|
खुरदरे, गड्ढों वाले फ्लैंज लीक हो रहे हैं |
नरम सामग्री अनियमितताओं को भरती है - उच्च टोक़ के बिना सील |
|
ग्लास-लाइन वाले फ्लैंज उच्च टॉर्क के तहत टूट जाते हैं |
कम बोल्ट दबाव वाली सील - नाजुक सतहों की रक्षा करती है |
|
पारंपरिक गास्केट के लिए कई आकारों की आवश्यकता होती है |
एक शीट - साइट पर किसी भी आकार, किसी भी आकार में काटा गया |
|
मानक गैसकेट सामग्री रसायनों में विफल हो जाती है |
100% शुद्ध PTFE - pH 0-14 सार्वभौमिक प्रतिरोध |
|
स्थापना के लिए कुशल श्रम की आवश्यकता होती है |
काटने में आसान, स्थापित करने में आसान, स्वयं-चिपकने वाला उपलब्ध - सरल और तेज़ |
|
विशेषता |
ईपीटीएफई शीट |
पारंपरिक पीटीएफई शीट |
यह क्यों मायने रखती है |
|
अनुरूपता |
★★★★★ खरोंचों और गड्ढों को भरता है |
★☆☆☆☆ कठोर |
पीसने या मशीनिंग के बिना क्षतिग्रस्त फ्लैंजों पर सील लगाना |
|
रेंगना प्रतिरोध |
✅ कोई ठंडा प्रवाह नहीं |
❌ भार के नीचे रेंगना |
कोई बोल्ट री-टॉर्किंग नहीं। समय के साथ कोई रिसाव नहीं |
|
रफ फ्लैंज पर सीलिंग |
✅ बहुत बढ़िया |
❌ ख़राब - उत्तम फ्लैंज की आवश्यकता होती है |
फ्लैंज पर काम करता है जो मानक पीटीएफई के साथ लीक हो जाएगा |
|
कुल लागत (3-वर्ष) |
न्यूनतम—एक शीट कई आकारों की जगह ले लेती है |
मध्यम |
कम इन्वेंट्री, कम बर्बादी, कम डाउनटाइम |
|
यदि आपका आवेदन है... |
चुनना... |
|
क्षतिग्रस्त, खरोंच, या विकृत फ्लैंज |
ईपीटीएफई शीट—अनियमितताओं, कम टॉर्क को भरता है |
|
ग्लास-लाइनेड, सिरेमिक, या प्लास्टिक फ्लैंज |
ईपीटीएफई शीट—कम बोल्ट दबाव, अनुकूल, सुरक्षित |
|
बड़े-व्यास वाले फ़्लैंज या विषम आकार |
ईपीटीएफई शीट—साइट पर किसी भी आकार में फिट होने के लिए काटा गया |
|
उच्च तापमान पर साइकिल चलाना (+200°C से +315°C) |
ईपीटीएफई शीट— सील बनाए रखती है, कोई रेंगना नहीं |
|
रसायन, फार्मास्युटिकल, या खाद्य प्रसंस्करण |
ईपीटीएफई शीट—शुद्ध पीटीएफई, एफडीए-अनुपालक |
|
स्वच्छ, चिकने फ्लैंज, मानक आकार, कम लागत |
पारंपरिक पीटीएफई शीट |
|
उद्योग |
आवेदन |
मुख्य आवश्यकता |
|
रासायनिक प्रसंस्करण |
पाइप फ्लैंज, रिएक्टर कवर, हीट एक्सचेंजर्स - एसिड, सॉल्वैंट्स |
सार्वभौमिक रासायनिक प्रतिरोध, कम टॉर्क, रफ फ्लैंज |
|
फार्मास्युटिकल |
बाँझ उपकरण, बायोरिएक्टर - एफडीए अनुपालन |
शुद्ध पीटीएफई, गैर-दूषित, एफडीए 21 सीएफआर 177.1550 |
|
खाद्य और पेय |
स्वच्छता कनेक्शन, भरने के उपकरण - एफडीए अनुपालन |
शुद्ध ईपीटीएफई, आसान सफाई, कोई संदूषण नहीं |
|
पल्प पेपर |
बड़े व्यास वाले फ्लैंज, डाइजेस्टर - थर्मल साइक्लिंग |
अनुरूपता, तापमान चक्रण |
|
विद्युत उत्पादन |
स्टीम सिस्टम, कंडेनसर फ्लैंज - उच्च तापमान |
विस्तृत तापमान रेंज, रेंगना प्रतिरोध |
|
कांच-युक्त उपकरण |
ग्लास-लाइन वाले रिएक्टर, जहाज - नाजुक सतहें |
कम बोल्ट दबाव, अनुरूपता, कोई कांच क्षति नहीं |
|
क्रायोजेनिक सेवा |
एलएनजी, तरल ऑक्सीजन - अत्यधिक ठंड |
क्रायोजेनिक तापमान पर गैर-भंगुर |
ग्राहक: एसिड और सॉल्वैंट्स संभालने वाला एक रासायनिक संयंत्र (फॉर्च्यून 500 रासायनिक कंपनी)
चुनौती: रेंगने की विकृति और रिसाव के कारण हीट एक्सचेंजर फ्लैंज पर पारंपरिक पीटीएफई गास्केट को हर 6 महीने में बदल दिया जाता था। उच्च तापमान और दबाव साइक्लिंग के कारण ठंडा प्रवाह, बोल्ट टॉर्क हानि और रिसाव हुआ। रखरखाव लागत: $5,000 प्रति फ़्लैंज प्रति वर्ष।
समाधान: विस्तारित पीटीएफई शीट से बदला गया, गैस्केट आकार में कस्टम कट। नरम, अनुरूप सामग्री ने निकला हुआ किनारा अनियमितताओं को भर दिया। कम बोल्ट टॉर्क की आवश्यकता है।
परिणाम: 18 महीनों तक शून्य रिसाव। बोल्ट री-टॉर्किंग की आवश्यकता नहीं है। रेंगना समाप्त हो गया. अनुमानित लागत बचत: $7,500/वर्ष प्रति फ़्लैंज।
ग्राहक: अनेक ग्लास-लाइन वाले रिएक्टरों वाला एक फार्मास्युटिकल निर्माता
चुनौती: कठोर पीटीएफई गास्केट को सील करने के लिए आवश्यक उच्च टॉर्क के कारण ग्लास-लाइन वाले रिएक्टर कवर टूट रहे थे। प्रत्येक ग्लास की मरम्मत में $8,000 से अधिक उत्पादन डाउनटाइम की लागत आई।
समाधान: स्वयं-चिपकने वाली बैकिंग के साथ विस्तारित पीटीएफई शीट स्थापित की गई। रिएक्टर मैनवे फ्लैंज को फिट करने के लिए काटें। कम बोल्ट दबाव की आवश्यकता, कांच की परत पर तनाव समाप्त।
परिणाम: शून्य ग्लास क्षति। कम टॉर्क के साथ परफेक्ट सील। स्थापना का समय 80% कम हो गया। 18 महीनों में कोई प्रतिस्थापन नहीं। कांच की मरम्मत की लागत में $16,000 की बचत हुई।
नोट: वास्तविक मामले के परिणाम आवेदन की शर्तों के अनुसार भिन्न होते हैं। एप्लिकेशन-विशिष्ट अनुशंसाओं के लिए हमसे संपर्क करें।
|
पैरामीटर |
कीमत |
|
तापमान रेंज - निरंतर |
-196°C से +200°C |
|
तापमान रेंज - अल्पकालिक |
+315°C तक |
|
दबाव - अधिकतम |
20 एमपीए |
|
पीएच रेंज |
0-14 - सार्वभौमिक रासायनिक प्रतिरोध |
|
घनत्व |
0.7-1.0 ग्राम/सेमी³ |
|
दबाव |
45% ± 5% (एएसटीएम एफ36) |
|
वसूली |
≥10% (एएसटीएम एफ36) |
|
तन्यता ताकत |
≥10 एमपीए |
|
सामग्री |
100% वर्जिन पीटीएफई (विस्तारित) |
|
एफडीए अनुरूप |
हाँ - एफडीए 21 सीएफआर 177.1550 से मिलता है |
|
रंग |
सफ़ेद/ऑफ़-व्हाइट |
|
आकार (मिमी) |
मोटाई सीमा (मिमी) |
|
1500×1500 |
0.5-6 |
|
1500×4500 |
0.5-6 |
|
1800×5400 |
0.5-6 |
|
2000×2000 |
0.5-6 |
|
अनुरोध पर कस्टम आकार उपलब्ध हैं |
|
100% वर्जिन पीटीएफई रेज़िन - कोई रिग्राइंड नहीं, कोई पुनर्चक्रित सामग्री नहीं। लगातार गुणवत्ता, बैच दर बैच।
पूर्ण पता लगाने की क्षमता - कच्चे माल से लेकर तैयार शीट तक प्रत्येक बैच का पता लगाया जा सकता है। अनुरोध पर सामग्री प्रमाण पत्र।
एफडीए-अनुपालक ग्रेड—खाद्य और फार्मास्युटिकल अनुप्रयोगों के लिए एफडीए 21 सीएफआर 177.1550 को पूरा करता है।
अंतर्राष्ट्रीय मानकों पर परीक्षण किया गया - एएसटीएम एफ36 (संपीड़न/पुनर्प्राप्ति), एएसटीएम एफ152 (तन्य शक्ति), एएसटीएम डी792 (घनत्व)।
लंबी शैल्फ जीवन—असीमित शैल्फ जीवन—समय के साथ कोई गिरावट नहीं।
स्वयं-चिपकने वाला विकल्प - आसान ऊर्ध्वाधर स्थापना के लिए दबाव-संवेदनशील चिपकने वाला समर्थन के साथ उपलब्ध है।
उत्तर: ईपीटीएफई शीट 100% विस्तारित पीटीएफई से बनी एक नरम, अनुरूप सीलिंग शीट है। साइट पर आकार में कटौती करें और फ़्लैंज फेस पर दबाएं। कम बोल्ट टॉर्क के साथ खुरदरे, गड्ढों वाले या विकृत फ्लैंग्स पर सील, जहां पारंपरिक पीटीएफई लीक होता है। एक शीट कई गैस्केट सामग्रियों को प्रतिस्थापित कर देती है।
इसका उपयोग कब करना है: क्षतिग्रस्त फ्लैंज, ग्लास-लाइन वाले फ्लैंज, बड़े व्यास वाले फ्लैंज, कम टॉर्क अनुप्रयोग, थर्मल साइक्लिंग और रासायनिक सेवा।
इसका उपयोग कब नहीं करना चाहिए: उच्च दबाव गतिशील सीलिंग (चलती हिस्से), केवल स्थिर सील।
उत्तर: लागत मोटाई, आकार, मात्रा और स्वयं-चिपकने वाली बैकिंग की आवश्यकता है या नहीं, इस पर निर्भर करती है।
तुलना: एक ईपीटीएफई शीट की लागत आम तौर पर 8-10 अलग-अलग कट गैस्केट आकारों के स्टॉक के बराबर होती है। लेकिन एक शीट आपके फ़्लैंज आकार के 80%+ को कवर करती है, आप जो चाहते हैं उसे काटते हैं, शून्य अपशिष्ट, शून्य प्रतीक्षा। एक वर्ष में, ग्राहक आम तौर पर कुल गैसकेट लागत बनाम कई आकारों को स्टॉक करने पर 40-60% बचाते हैं।
समय सीमा:
स्टॉक में: 24-48 घंटों के भीतर भेजा जाएगा।
शिपिंग: हवा 5-10 दिन, समुद्र 15-30 दिन।
हमें अपना आकार और आवेदन भेजें, हम 24 घंटे के भीतर उद्धरण देंगे।
ए: तापमान: -196°C से +200°C (अल्पकालिक)।
दबाव: 20 एमपीए तक।
रासायनिक: पीएच 0-14, सार्वभौमिक प्रतिरोध, पिघली हुई क्षार धातुओं और मौलिक फ्लोरीन को छोड़कर।
तीन सामान्य गलतियाँ:
(1) गलत मोटाई का उपयोग करना: खुरदरी सतहों के लिए, मोटी शीट या डबल-अप का उपयोग करें; चिकने फ्लैंज के लिए, मानक मोटाई काम करती है।
(2) अति-कसना: कम टॉर्क के साथ ईपीटीएफई सील; अधिक कसने से शीट क्षतिग्रस्त हो सकती है और रिसाव हो सकता है।
(3) स्थापना के दौरान शीट को सहारा न देना: स्वयं-चिपकने वाला समर्थन इसे स्थिति में रखता है; इसके बिना, शीट खिसक सकती है।
स्वयं-चिपकने वाली टिप: ऊर्ध्वाधर या ओवरहेड फ्लैंज के लिए, स्वयं-चिपकने वाली समर्थित शीट का उपयोग करें, बैकिंग फिल्म को छीलें, फ्लैंज की सतह पर मजबूती से दबाएं, और यह असेंबली के दौरान स्थिति में रहता है।
